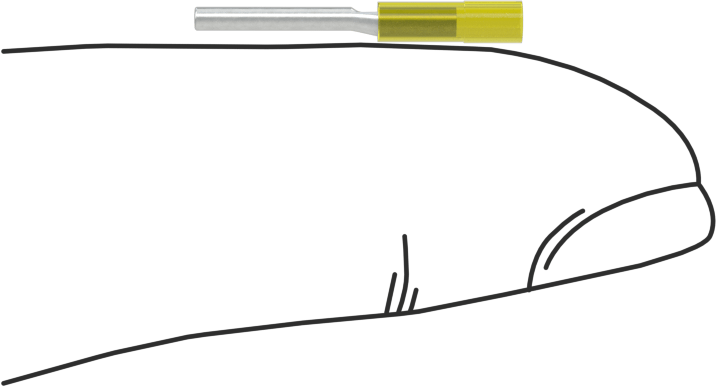

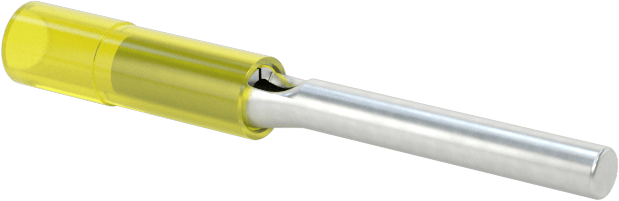

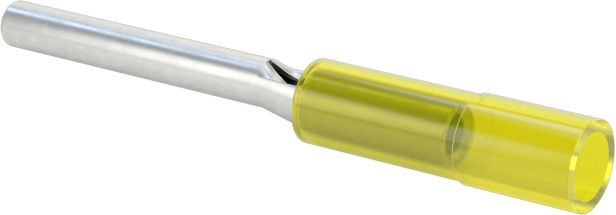

Pim Terminalleri, Naylon Yalıtım
26-22 tel kalınlığı için
| Yalıtım Malzemesi | Naylon |
| Tel Kalınlığı (Ga.) İçin | 26 ila 22 |
| Pim Çapı | 0.05"0.13 cm |
| Yalıtım Rengi | Sarı |
| Terminal Malzemesi | Kalay Kaplı Bakır |
| Maksimum Sıcaklık | 41°C |
| Maksimum Gerilim | 600V AC 600V DC |
| Sertifikasyon | CE İşareti, UL Onaylı Bileşen |
| Namlu Tipi | Kapalı |
| Sıkma Tipi | Tekli |
| Yalıtım | Namlu Yalıtımlı |
| Şekil | Düz |
| Sinyal Türü | Güç |
| Terminal Türü | Pim |
| UL Dosya Numarası | E96029 |
| Tel Bağlantı Yöntemi | Sıkma |
| Menşe Ülke | Çin |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853690.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu terminalleri terminal bloklarındaki ve diğer bağlantı noktalarındaki küçük deliklere takın. Bunlar, telin yıpranmasına ve kısa devreye yol açabilecek teli doğrudan deliğe geçirme veya sokma işlemlerine alternatif oluşturur. Pim terminalleri tel halkalarına benzer, ancak baskılı devre kartlarındaki ve diğer ince yüzeylerdeki deliklere lehimleyebileceğiniz yuvarlak, düzgün bir profile sahiptir. Hasarlı bir gövde ve gevşek bağlantıdan kaçınmak için telinizi bir sıkma aleti ile takın.
Naylon Yalıtım — Kısa devreleri önlemenin yanı sıra, bu aşınmaya dayanıklı yalıtım, kabloyu titreşimden ve yakındaki kenarlara sürtünmeden korur.
Tek Sıkma — Çoğu iş için yeterince sağlam bir tutuş sağlar.
Yalıtımlı Gövde — Tel, plastikle kaplıdır; böylece tornavida, çivi veya başka bir elektrikli kabloyla temas ettiğinde kısa devre yapmaz.
