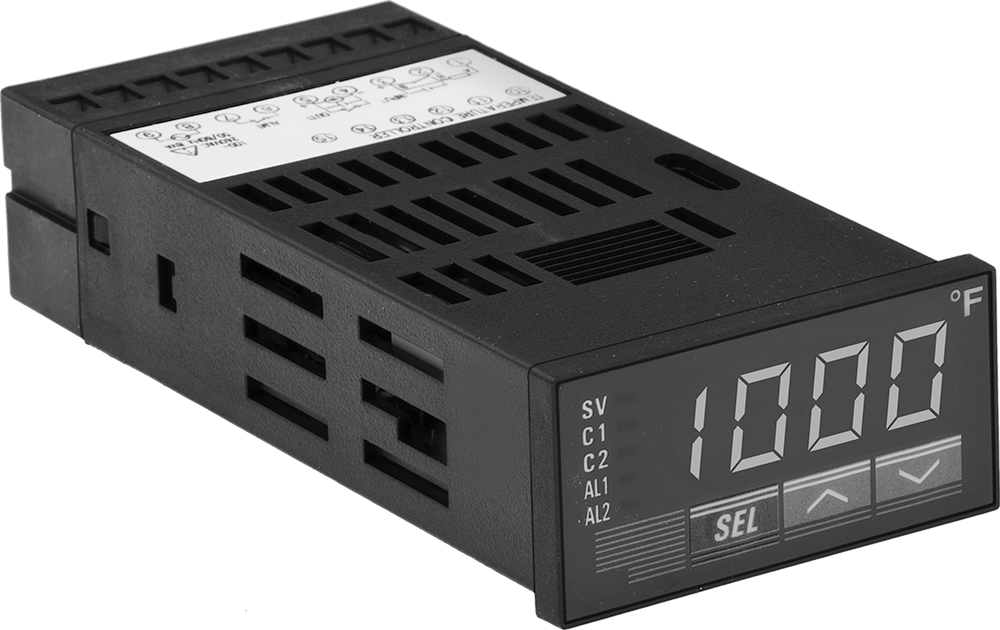

Yıkanabilir Otomatik Ayarlı Sıcaklık Kontrol Cihazı, Mekanik Röle Isıtma Çıkışlı
1/32 DIN
| DIN Panel Kesim Boyutu için | 1/32 |
| Panel Açıklığı İçin | |
| Yükseklik | 7/8"2.22 cm |
| Genişlik | 1 3/4"4.44 cm |
| Toplam Çıkış Sayısı | 1 |
| Çıkış Türü | Isıtma—1 Mekanik Röle |
| Mekanik Röle | |
| Anahtar Tanımı | Isıtma—SPST-NO |
| Gerilimde Maksimum Anahtarlama Akımı | Isıtma — 3 amp @ 220V AC |
| Çıkış Gerilimi | 220V AC |
| Anahtar Başlangıç Konumu | 1 Kapalı |
| Prob tipi için | Termokupl |
| Sıfırlama Türü | Otomatik |
| Giriş Gerilimi Aralığı | 100V AC ila 240V AC |
| Muhafaza Derecesi | IP20, IP66, NEMA 4X |
| Çalıştırma Noktası Ayarlanabilirliği | Ayarlanabilir |
| Ayarlama Yöntemi | Tuş Takımı |
| Sertifikasyon | C-UL Onaylı Bileşen, CE İşareti, CSA Certified, UL Onaylı Bileşen |
| İletkenlik Toleransı | Derecelendirilmemiştir |
| Kontrol Türü | Orantılı-İntegral-Türev |
| Derinlik | 3 7/8"9.84 cm |
| Rakam Yüksekliği | 7/16"1.11 cm |
| Ekran Türü | LED |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Elektrik Fazı | Tekli |
| Çevre | Aşındırıcı, Tozlu, Dış Mekan, Yıkama, Islak |
| Yığın Yönü için | B, E, J, K, N, PL-II, R, S, T |
| Frekans | 60 Hz |
| Yükseklik | 1"2.54 cm |
| Gövde Malzemesi | Plastik |
| Maksimum Çalışma Sıcaklığı | 50°C |
| Ölçü Birimi | Fahrenheit |
| Montaj Konumu | Panel |
| Çalıştırma Noktası Sayısı | 8 |
| Çözünürlük | 0.1 |
| Sıcaklık Hassasiyeti | |
| J Tipi Prob | ±7° F |
| K Tipi Prob | ±11° F |
| T Tipi Prob | ±4° F |
| Sıcaklık Aralığı | |
| J Tipi Prob | 30° F ila 1,470° F |
| K Tipi Prob | 30° F ila 2,190° F |
| T Tipi Prob | -235° F ila 750° F |
| Termokupl Prob Bağlantısı | Tel Uçları |
| Genişlik | 2"5.08 cm |

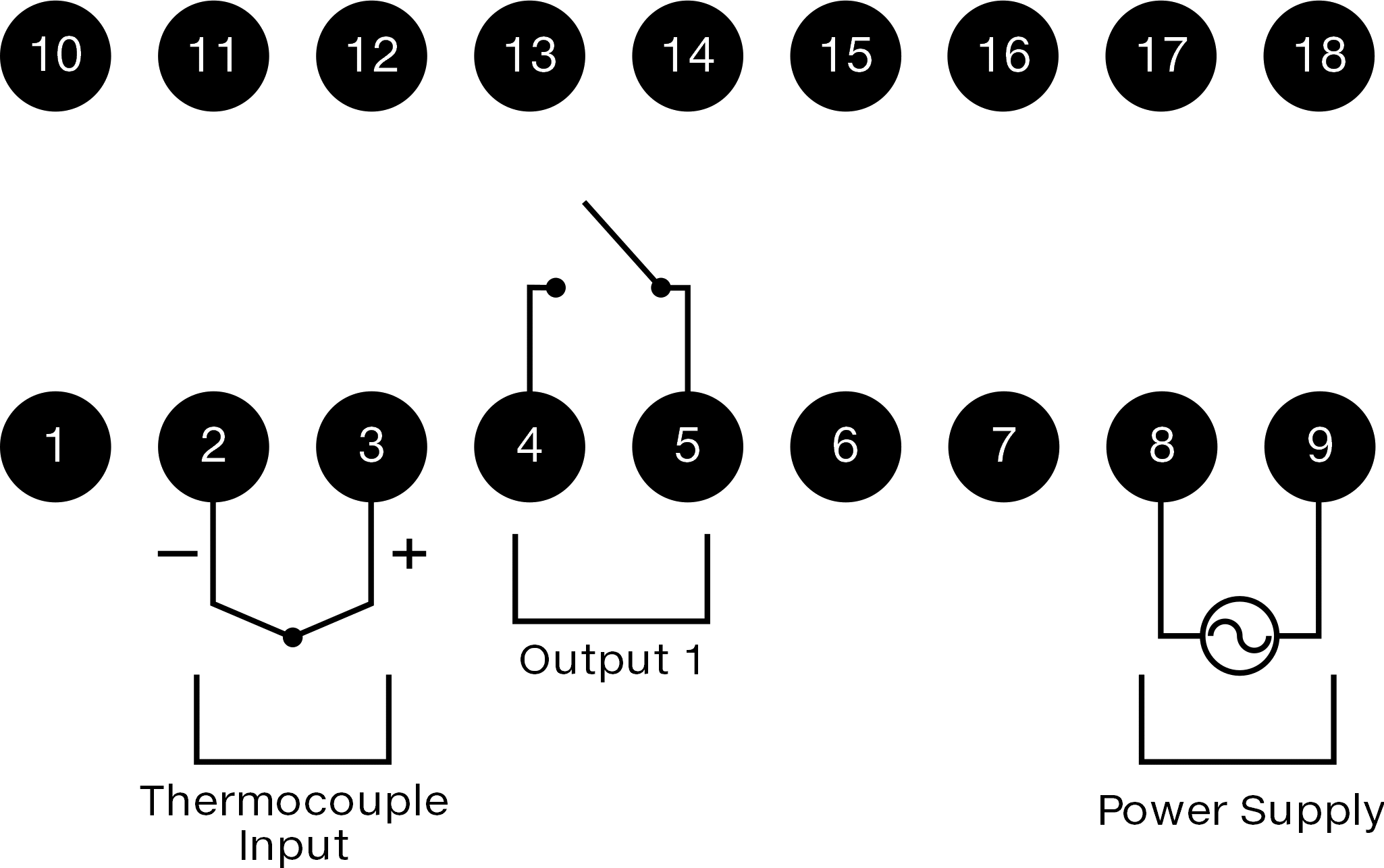

| Tel Bağlantısı | Vida Terminali |
| Menşe Ülke | Tayland |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 903289.6040 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu kontrol cihazlarının ön plakası, su sıçraması, aşındırıcı sıvı ve toz bulunan yıkama ortamlarında koruma sağlamak üzere NEMA 4X ve IP66 standartlarına uygun olarak sızdırmaz hale getirilmiştir. Arka kasa IP20 standardına uygundur; bu, parmak büyüklüğündeki nesnelerin elektrik akımı bulunan devreye temas etmesini önler.
Orantılı-integral-türev (PID) yazılımına sahip oldukları için, bu kontrolörler hızlı, öngörülemez ve karmaşık sıcaklık değişikliklerinin yaşandığı sistemlerde ısıtma ekipmanlarını açıp kapatmak için idealdir. Sistem davranışını öğrenen ve değişiklikleri otomatik olarak telafi eden bulanık mantık ile hassas ve istikrarlı bir sıcaklık kontrolü elde etmenize yardımcı olurlar. En hassas kontrolü elde etmek için otomatik ayarlama işlevini kullanarak sisteminiz için ideal PID değişkenlerini belirleyin. Bu kontrolörler, kritik proses uygulamalarında son derece hassas bir termokupl probu (ayrı satılır) ile sıcaklığı okur. Hepsi DIN kesimli gösterge panellerine sığar. Tuş takımını kullanarak çalıştırma noktasını, sıfırlama noktasını ve diğer ayarları yapın.
Mekanik Röle Isıtma Çıkışlı Kontrolörler — Mekanik röle çıkışları devreleri doğrudan çalıştırır.
Isıtma — SPST-NO — Tek kutuplu, tek atımlı (SPST) röleler, bir devreyi kapalı durumdan açık duruma (normalde açık) geçirir.
Otomatik Sıfırlama—Otomatik sıfırlama özelliğine sahip kontrolörler, sıcaklık dalgalanmalarına göre otomatik olarak kapanır ve tekrar açılır.
