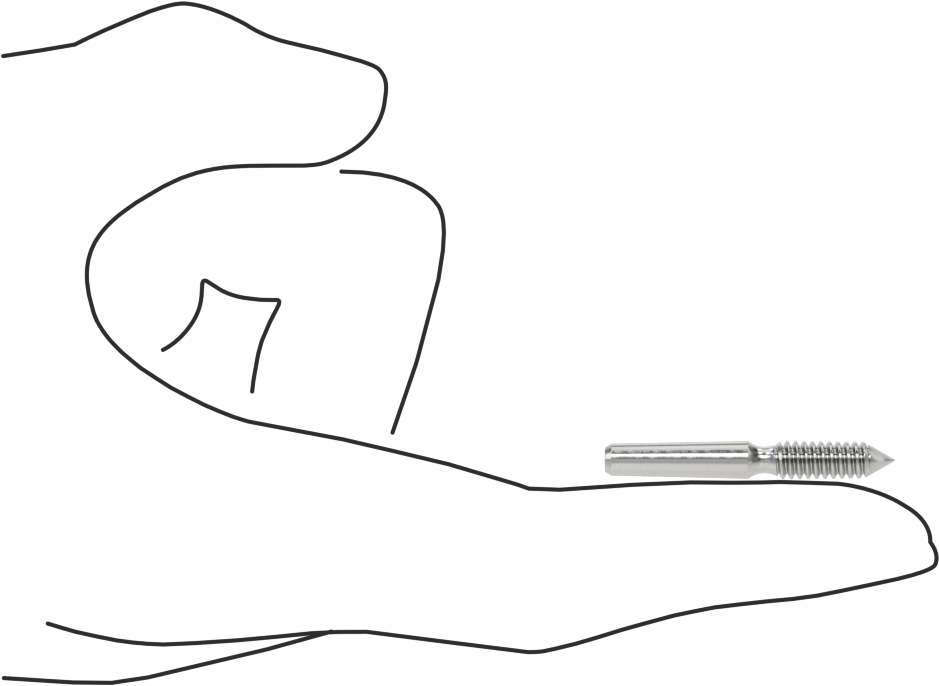

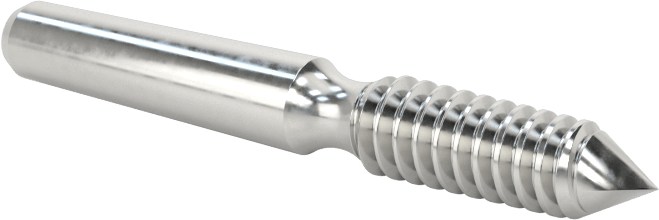

Dişli Tıkaç Göstergesi, NIST Sertifikalı, Geçer Mastarı
10-24 Diş Boyutu
| Boyut Kontrol Ölçer Sınıfı | X |
| Ölçü Ölçüm Türü | Go |
| Sertifika Türü | NIST'e İzlenebilir Doğruluk Sertifikası |
| Diş Boyutu | 10-24 |
| Diş Tipi | UNC |
| Adım Çapı Toleransı | 0" ila 0.0003"0.00 cm / 0.00 cm |
| Sertlik | Rockwell C70 |
| Malzeme | Krom Kaplı Takım Çeliği |
| Kare Tırnak Boyutu için | Birleşik Standart Sınıf 2B, Birleşik Standart Sınıf 3B |
| Diş Yönü | Sağ El |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 903180.8080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
İç dişlerin tolerans aralığı içinde olup olmadığını test edin. Bu tapalar, dişlerin uyumu doğrulamak için genellikle somunlarda ve diş açılmış deliklerde kullanılır. Hassasiyet ve doğruluk için sıkı toleranslara göre üretilirler.
Go kalıbını geçirmek kolay, ancak no-go kalıbını iki turdan fazla geçirmek zorsa, dişler tolerans sınırları içindedir.
Geçer Mastarı — Geçer Mastarı ölçüm aletleri, minimum delik çapını kontrol eder.
NIST'e izlenebilirlik özelliğine sahip doğruluk sertifikası — NIST'e izlenebilirlik özelliğine sahip doğruluk sertifikası bulunan ölçü aletleri, diş boyutlarının tolerans aralığı içinde olduğunu gösteren üretici onayını içerir. Bu sertifika, uygunluk sertifikası veya kısa form sertifikası olarak da bilinir.
Sınıf 2B Birleşik Standart Dişli Uyumu için — İnç dişli sistemlerinde, sınıf numarası ne kadar yüksekse, uyum o kadar sıkıdır. Birleşik Standart Sınıf 2B standarttır ve çoğu uygulama için uygundur.
Diş Uyumu için — Diş uyumu, eşleşen dişlerin sıkılığını veya gevşekliğini belirtir.
