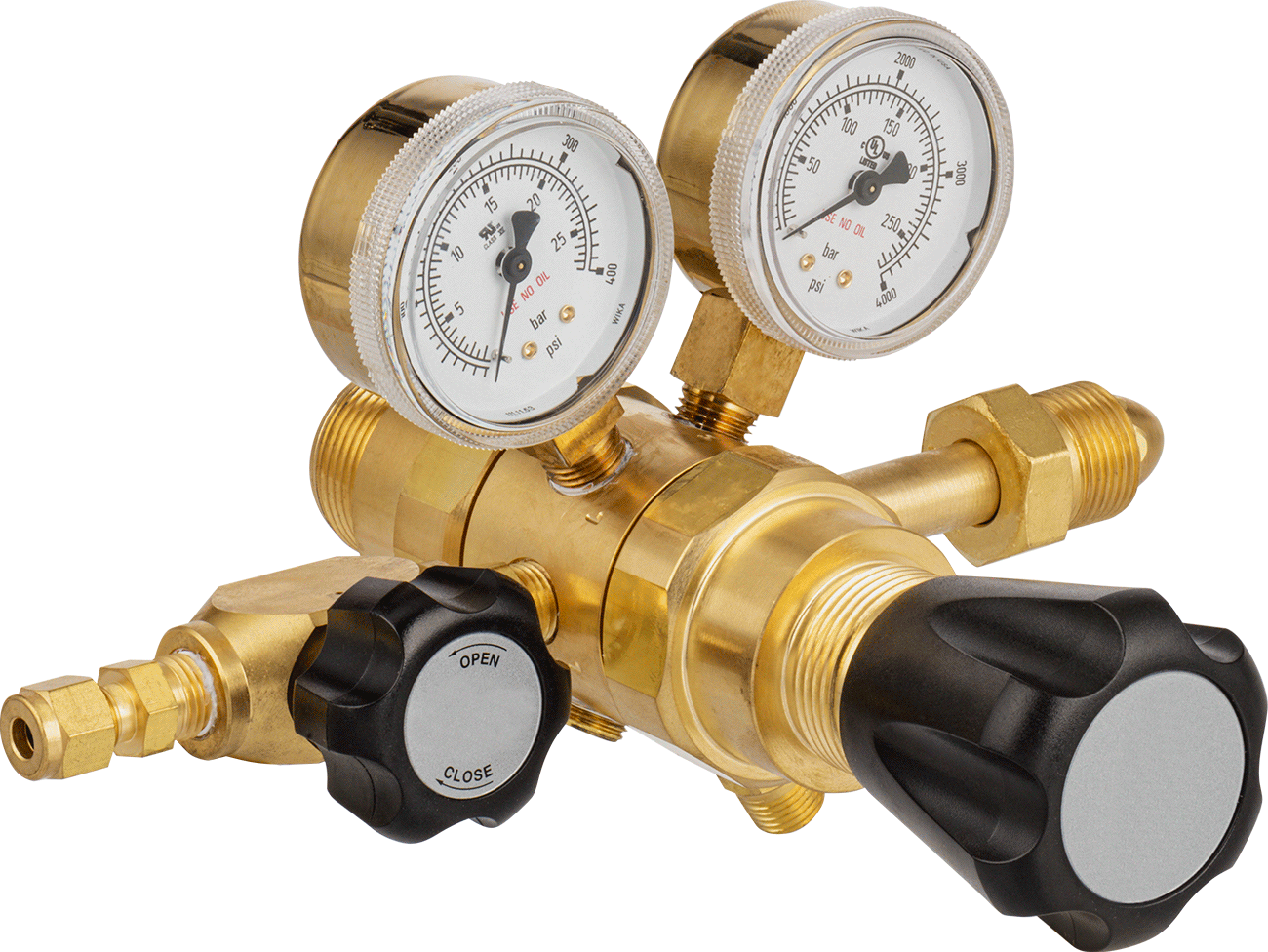

Yüksek Saflıkta Tank Montajlı Basınç Düzenleme Vanası, Pirinç Gövde, CGA 580 Erkek Giriş
2 Stage, 0-250 PSI
| Kare Tırnak Boyutu için | Argon için, Helyum, ve Azot |
| Giriş | |
| Diş Boyutu | 0.965"-142.45 cm |
| Konum | Yan |
| Bağlantı Portu | Hortum |
| Bağlantı | Dişli |
| CGA Numarası | 580 |
| Diş Tipi | NGO |
| Cins | Erkek |
| Diş Yönü | Sağ El |
| Maksimum Basınç | 3,000 psi207 bar |
| Basınç Göstergesi Dahil | Evet |
| Basınç Göstergesi Okuma Aralığı | 0 psi ila 4,000 psi |
| Çıkış | |
| Kare Boru İç Genişliği için | 1/4"0.64 cm |
| Konum | Yan |
| Bağlantı Portu | Boru |
| Bağlantı | Swagelok® |
| Cins | Dişi |
| Basınç Aralığı | 0 psi ila 250 psi |
| Basınç Ayarlama Yöntemi | Düğme |
| Basınç Göstergesi Dahil | Evet |
| Basınç Göstergesi Ölçüm Aralığı | 0 psi ila 400 psi |
| Malzeme | |
| Gövde | Pirinç |
| Conta | PTFE |
| Diyafram | 316 Paslanmaz Çelik |
| Aşama Sayısı | İki |
| Sıcaklık Aralığı | -20° F ila 120° F |
| Hassasiyet | ±2,5% |
| Çalıştırma | Basınç |
| Akış Katsayısı (Cv) | 0.06 |
| Kare Boru İç Genişliği için | 1/4"0.64 cm |
| Ölçü Bağlantı Noktası | |
| Bağlantı Noktalarının Sayısı | 2 |
| Konum | Üst |
| Montaj Konumu | Tank |
| Performans | Yüksek Saflık |
| Şekil | Düz |
| Valf | |
| Tip | Basınç Regülatörü |
| İşlev | Basınç Düzenleme |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 848110.0090 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |

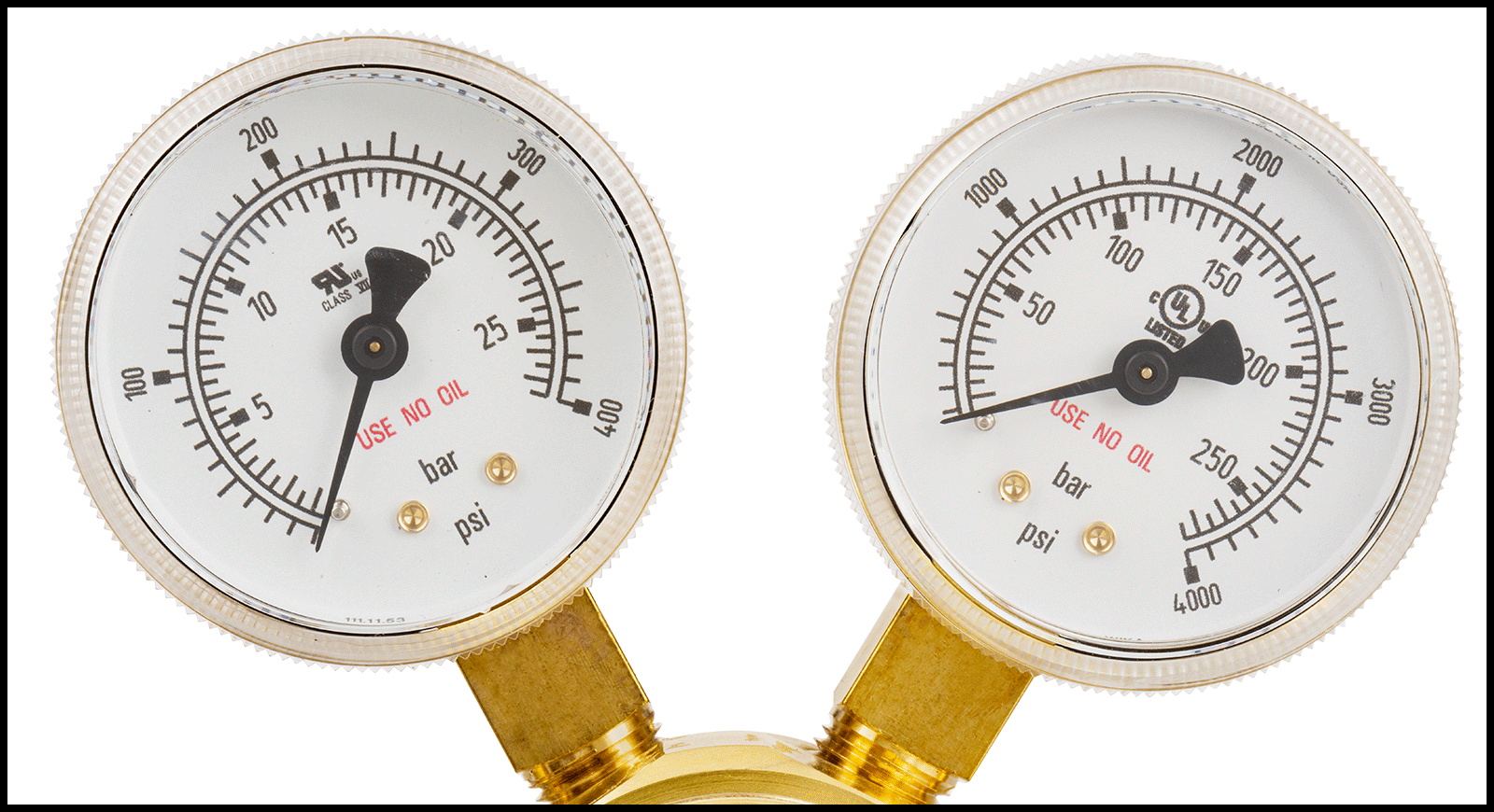

Argon, helyum, azot veya karbondioksit kullanılan araştırma numune sistemleri, emisyon izleme sistemleri, kromatografi ve diğer yüksek saflık gerektiren uygulamalarda kirletici maddeleri azaltır. Bu vanalar, toz birikimini azaltmak için pürüzsüz bir yüzeye sahip 316 paslanmaz çelik ve pirinç gövdeye ve contayı ve diyaframı kirlenmeden korumak için tasarlanmış iç bileşenlere sahiptir. Sıkıştırılmış gaz tanklarından gelen yüksek giriş basıncını otomatik olarak daha düşük ve sabit bir çıkış basıncına düşürürler. Hepsinde, sıkıştırılmış gaz tanklarına güvenli bağlantı için Sıkıştırılmış Gaz Birliği (CGA) numaralı giriş bağlantı parçaları bulunur. Tankınız ve diğer sistem bileşenlerinizle aynı CGA numarasına sahip bir vana seçin. Çıkış bağlantı parçaları, yüksek basınçlı hatlardaki sert metal boruların etrafında sızıntı yapmayan bir sızdırmazlık sağlamak için Swagelok® markalıdır. Enstrümantasyon bağlantı parçaları olarak da bilinen Swagelok® bağlantı parçaları, Parker A-Lok, Gyrolok, Bilok ve Tylok bağlantı parçalarıyla uyumludur. Vanalar, çıkış basıncını izlemek için bir manometreye ve tanktan gelen giriş basıncını izlemek için bir manometreye sahiptir.
Uygulamanızın normal çalışma basıncının yaklaşık iki katı olan maksimum çıkış basıncına sahip bir vana seçin. Çalışma basıncınız, vananın maksimum çıkış basıncının %75'ini asla aşmamalıdır.
İki Aşamalı—İki aşamalı valfler, her zaman daha tutarlı çıkış basıncı sağlamak için basıncı iki adımda kademeli olarak düşürür. Genellikle tank seviyesinden bağımsız olarak sabit çıkış basıncı gerektiren uygulamalarda kullanılırlar.
