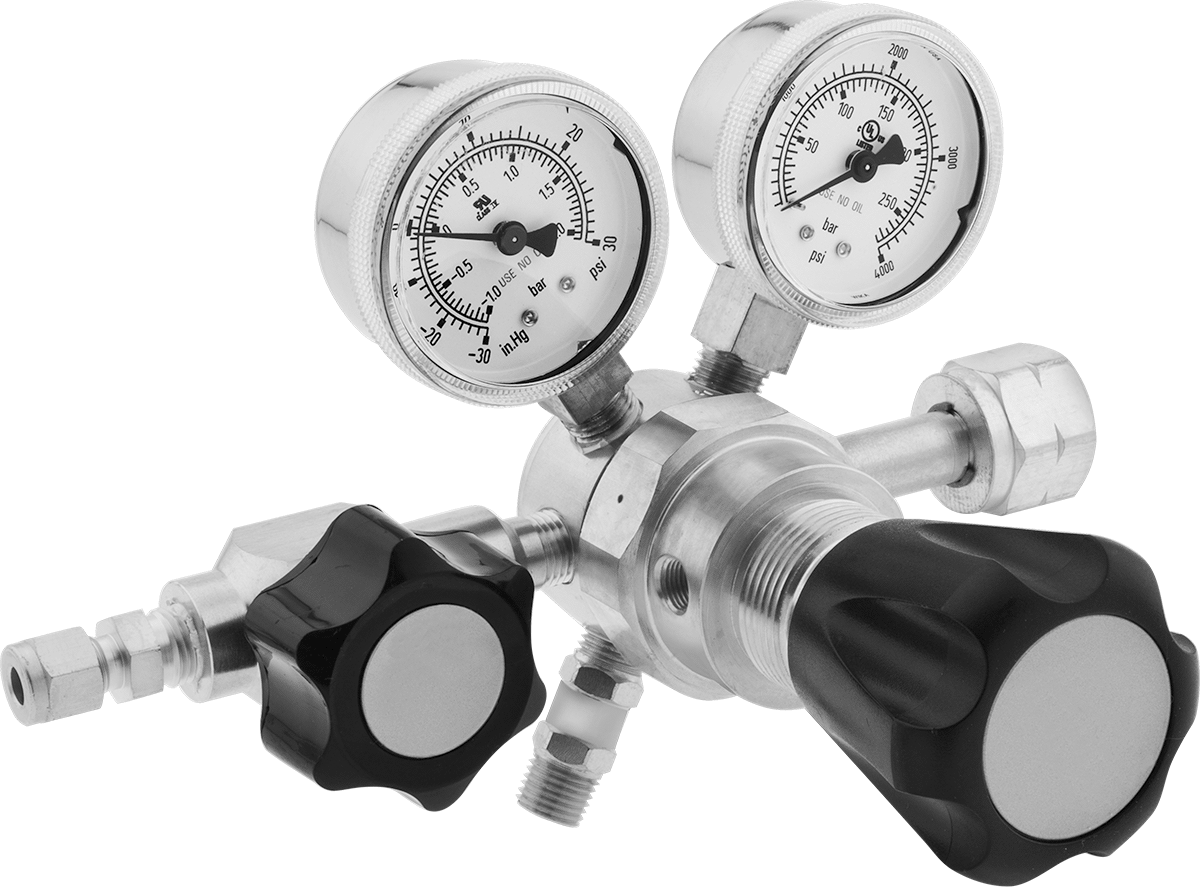

Yüksek Saflıkta Tank Montajlı Basınç Düzenleme Vanası, CGA 350 Ngo Dişi Giriş
1 Stage, 0-15 PSI Outlet
| Giriş | |
| Diş Boyutu | 0.825"-142.10 cm |
| Konum | Yan |
| Bağlantı Portu | Hortum |
| Bağlantı | Dişli |
| CGA Numarası | 350 |
| Diş Tipi | NGO |
| Cins | Dişi |
| Diş Yönü | Sol El |
| Maksimum Basınç | 3,000 psi207 bar |
| Basınç Göstergesi Dahil | Evet |
| Basınç Göstergesi Okuma Aralığı | 0 psi ila 4,000 psi |
| Çıkış | |
| Kare Boru İç Genişliği için | 1/4"0.64 cm |
| Konum | Yan |
| Bağlantı Portu | Boru |
| Bağlantı | Swagelok® |
| Cins | Dişi |
| Basınç Aralığı | 0 psi ila 15 psi |
| Basınç Ayarlama Yöntemi | Düğme |
| Basınç Göstergesi Dahil | Evet |
| Basınç Göstergesi Ölçüm Aralığı | 30 in. Hg ila 30 psi |
| Malzeme | |
| Gövde | Pirinç/Paslanmaz Çelik |
| Conta | PTFE |
| Diyafram | 316 Paslanmaz Çelik |
| Özellikler | Basınç Tahliye Vanası |
| Aşama Sayısı | Tekli |
| Kare Tırnak Boyutu için | Hidrojen, Metan |
| Sıcaklık Aralığı | -20° F ila 120° F |
| Hassasiyet | ±2,5% |
| Çalıştırma | Basınç |
| Akış Katsayısı (Cv) | 0.08 |
| Ölçü Bağlantı Noktası | |
| Bağlantı Noktalarının Sayısı | 2 |
| Konum | Üst |
| Montaj Konumu | Tank |
| Performans | Yüksek Saflık |
| Şekil | Düz |
| Valf | |
| Tip | Basınç Regülatörü |
| İşlev | Basınç Düzenleme |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 848110.0090 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Hidrojen ve metan gazı kullanılan yüksek saflık gerektiren uygulamalarda kirletici maddeleri azaltmak üzere tasarlanan bu vanalar, toz birikimini önlemek için pürüzsüz yüzeyli paslanmaz çelik ve pirinç gövdeye sahiptir; ayrıca sızdırmazlık elemanını ve diyaframı kirlenmeden korumak üzere tasarlanmış iç bileşenlere sahiptir. Bu vanalar genellikle araştırma numune sistemlerinde, emisyon izleme sistemlerinde ve kromatografide kullanılır. Vanalar, sıkıştırılmış gaz tanklarından gelen yüksek giriş basıncını otomatik olarak daha düşük ve sabit bir çıkış basıncına düşürür. Tüm vanalar, sıkıştırılmış gaz tanklarına güvenli bağlantı sağlamak için Sıkıştırılmış Gaz Birliği (CGA) numaralı giriş bağlantı parçalarına sahiptir. Tankınız ve diğer sistem bileşenlerinizle aynı CGA numarasına sahip bir vana seçin. Çıkış bağlantı parçaları, yüksek basınçlı hatlardaki sert metal boruların etrafında sızıntı yapmayan bir sızdırmazlık sağlamak için Swagelok® markalıdır. Enstrümantasyon bağlantı parçaları olarak da bilinen Swagelok® bağlantı parçaları, Parker A-Lok, Gyrolok, Bilok ve Tylok bağlantı parçalarıyla uyumludur. Vanalar, çıkış basıncını izlemek için bir manometre ve tanktan gelen giriş basıncını izlemek için bir manometre ile birlikte gelir.
Uygulamanızın normal çalışma basıncının yaklaşık iki katı olan maksimum çıkış basıncına sahip bir vana seçin. Çalışma basıncınız, vananın maksimum çıkış basıncının %75'ini asla aşmamalıdır.
Tek Kademeli — Tek kademeli vanalar basıncı tek adımda düşürür; bu da tankı boşaltırken çıkış basıncının hafifçe dalgalanmasına neden olur. Sabit bir çıkış basıncının kritik öneme sahip olmadığı uygulamalar için idealdir.
