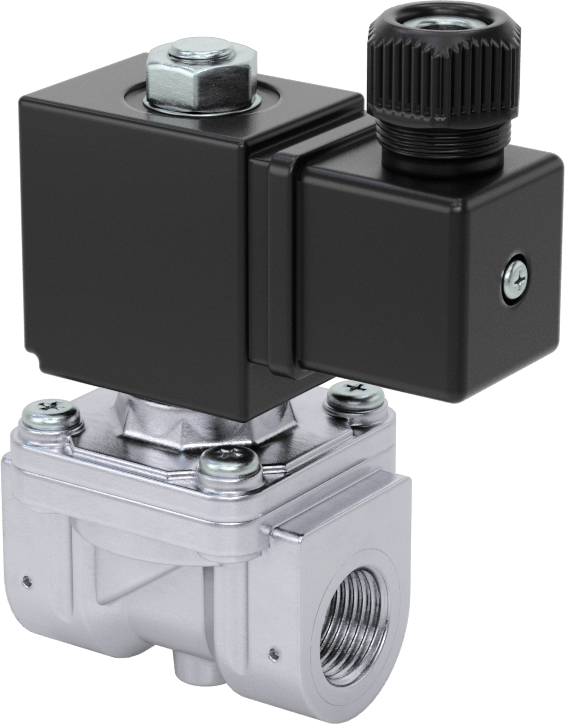

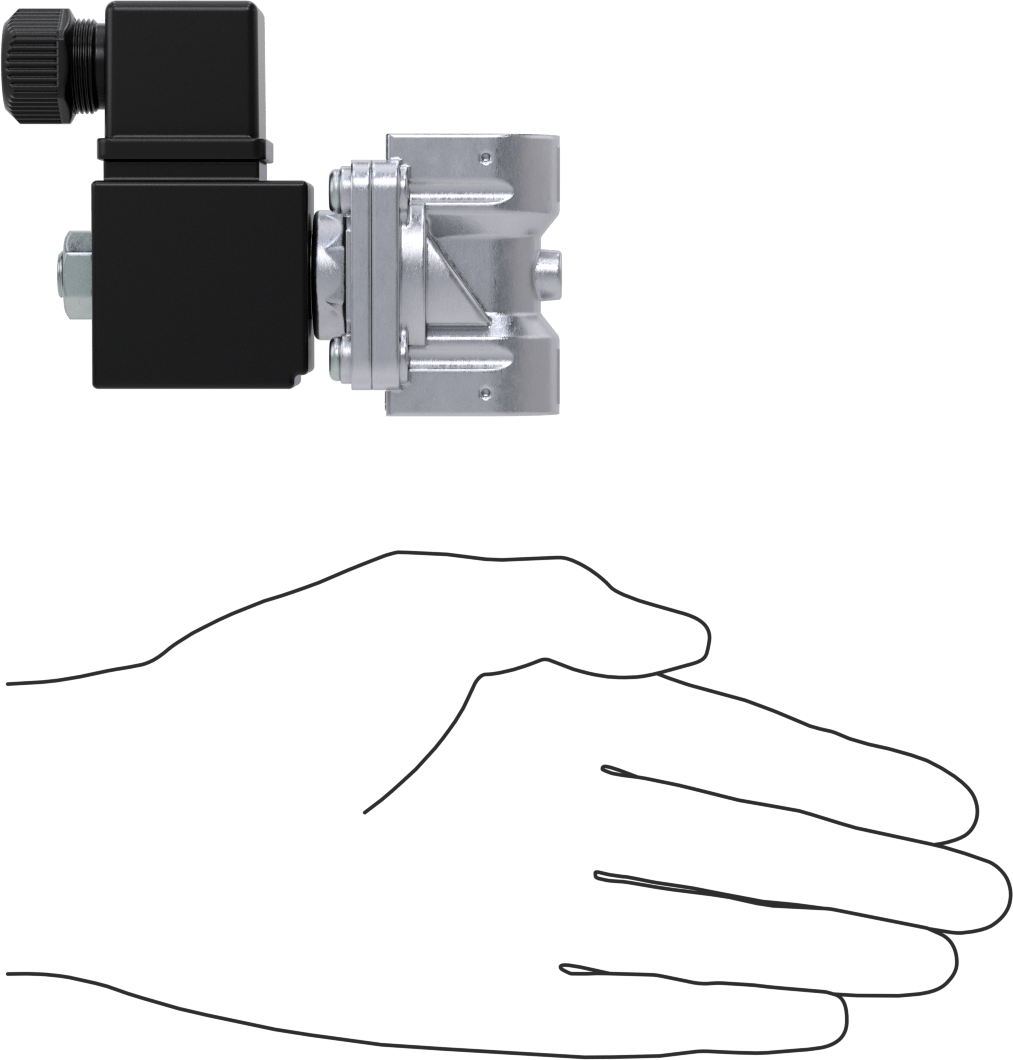

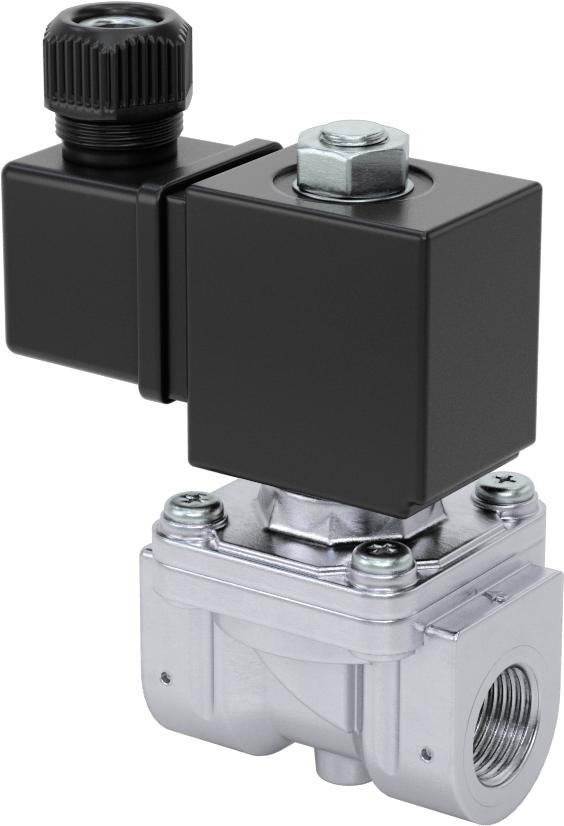

Floroelastomer Contalı Pirinç Solenoid Valf, Nikel Kaplama, Normalde Kapalı
24V DC, 3/8 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Solenoid |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Elektrikli (Solenoid) |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Birlikte Kullanım | Etilen Glikol |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 3/80.95 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 1.8 |
| Maksimum Basınç | 150 psi @ 70° F |
| Basınç Düşüşü | Basınç Düşüşü Destekli |
| Gerekli Minimum Basınç Düşüşü | 2 psi0.14 bar |
| Manuel Geçiş | Hayır |
| Sıcaklık Aralığı | 15° ila 280° F |
| Aktüatör Sıcaklık Aralığı | -20° F ila 355° F |
| Gerilim | 24V DC |
| Maksimum Akım Çekişi | 0.33 A |
| Çalışma Döngüsü | Sürekli |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Nikel Kaplı Pirinç |
| Diyafram Malzemesi | Floroelastomer Kauçuk |
| Conta Malzemesi | Floroelastomer Kauçuk |
| Koltuk Malzemesi | Floroelastomer Kauçuk |
| Aktüatör Muhafaza Malzemesi | Plastik |
| Valf Uzunluğu | 2"5.08 cm |
| Vana Genişliği | 1 5/8"4.13 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 1 5/8"4.13 cm |
| Aktüatör Genişliği | 1 1/8"2.86 cm |
| Toplam Uzunluk | 2 15/16"7.46 cm |
| Toplam Yükseklik | 3 1/2"8.89 cm |
| Toplam Genişlik | 1 5/8"4.13 cm |
| Montaj Yönü | Herhangi Bir Konum, Yatay, Dikey |
| Dış Mekan Kullanımı için | Evet |
| Tel Bağlantı Tipi | DIN |
| DIN Türü | A |
| Çevre Derecelendirmesi | IP65, NEMA 4 |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, İçecek, Bütan, Dizel Yakıt, Etanol, Etilen Glikol, Gıda, Akaryakıt, Benzin, Helyum, İzopropil Alkol, Gazyağı, Kripton, Mineral Solvent, Doğal Gaz, Neon, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Propan, Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Su, Xenon, Ksilen |
| Orta | Amonyak, Karbondioksit, Klor, Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Karbondioksit, Sabun Çözeltileri |
| Yetersiz | Aseton, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Hidroklorik Asit (%100 Konsantrasyon), Metanol, Metil Etil Keton, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon) |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | İtalya |
| Schedule B | 848180.9005 |
| ECCN | EAR99 |
| İlgili Ürünler | Yedek Bakır Solenoid Bobinleri |
| Akış Kontrol Vanaları için Onarım Kitleri |
Bu vanalar, akımı otomatik olarak başlatmak ve durdurmak için elektrikle çalışır. Hareketi en aza indirgemek ve aşınmayı azaltmak için aktüatör, vana gövdesine doğrudan monte edilmiştir.
Normalde kapalı valfler, çalıştırılmadıkça kapalıdır.
Nikel kaplı pirinç vanalar, sade pirinç vanalara göre korozyona karşı daha dayanıklıdır. Basınç düşüşü destekli vanaların çalışması için giriş ve çıkış arasında minimum bir basınç düşüşü gerekir; giriş tarafındaki basınç, çıkış tarafındaki basınçtan daha yüksek olmalıdır.
Çevresel sınıflandırmalar yalnızca vananın muhafazası için geçerlidir. IP65 ve/veya NEMA 4 sınıfına sahip vanalar, yıkamaya, su sıçramasına ve toza dayanıklıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
