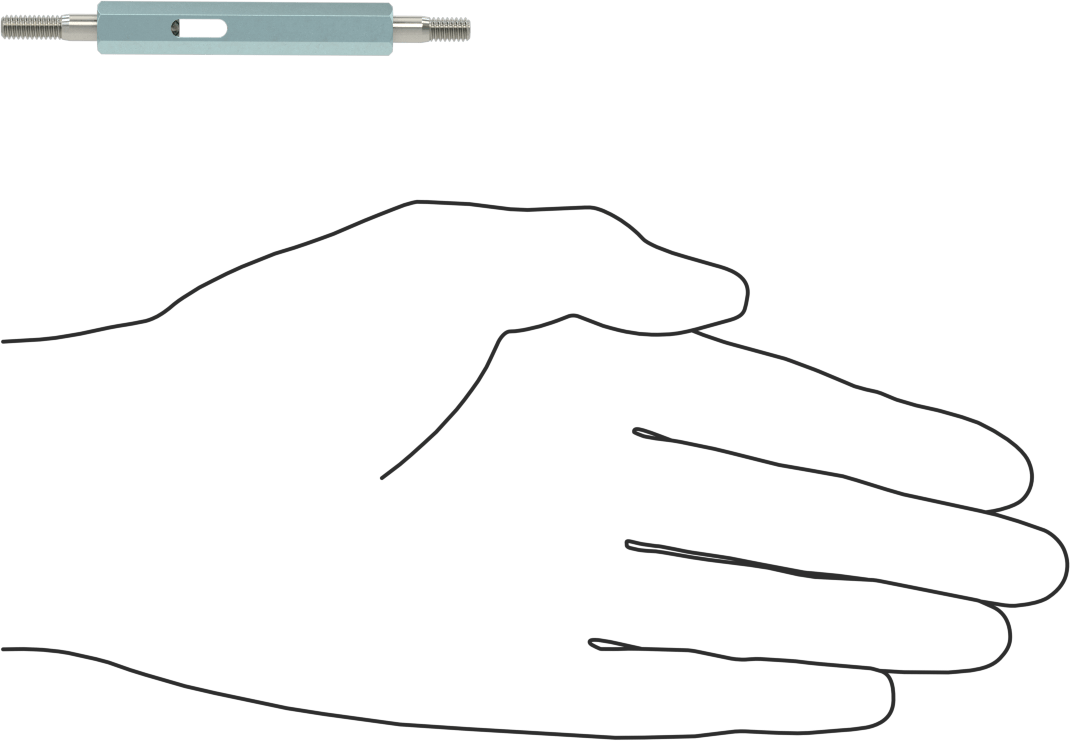

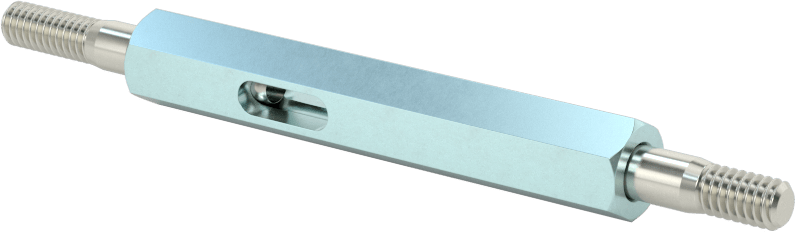

Go/No Go Helisel Ek Parçalı Dişli Tıkaç Ölçer, Kulp ve Doğruluk Sertifikası ile
8-32 Diş Boyutu
| Boyut Kontrol Ölçer Sınıfı | X |
| Sertifika Türü | NIST'e İzlenebilir Doğruluk Sertifikası |
| Diş Boyutu | 8-32 |
| Diş Tipi | UNC |
| Adım Çapı Toleransı | -0.0003" ila 0.0003"0.00 cm / 0.00 cm |
| Sertlik | Rockwell C70 |
| Malzeme | Krom Kaplı Takım Çeliği |
| Özellikler | Çift Uçlu Taperlock Tutamak |
| Kare Tırnak Boyutu için | Birleşik Standart Sınıf 2B |
| Ölçü Ölçüm Türü | Go, Giriş Yasaktır |
| Diş Yönü | Sağ El |
| Dişli Ek Parça Tipi | Helisel |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 903180.8080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Helisel dişler için açılmış deliklerin tolerans sınırları içinde olup olmadığını kontrol edin. Bu dişlere bazen Vida Dişli Ek Parçası (STI) dişleri olarak da rastlayabilirsiniz. Testleri hızlandırmak için, bu ölçü aletlerinin bir ucunda geçme ölçü aleti, diğer ucunda ise geçmeme ölçü aleti bulunur. Çift uçlu konik kilitli sap, dişlerin hızlı bir şekilde takılıp çıkarılmasını sağlar. Ayrıca, aşınmış olanların yerine yeni tıkaç ölçü aletleri (dahil değildir) takmanıza da olanak tanır.
Go kalıbı minimum iç diş boyutunu kontrol ederken, no-go kalıbı maksimum boyutu kontrol eder. Bir parça, go kalıbını geçirmek kolay, ancak no-go kalıbını iki turdan fazla geçirmek zorsa, tolerans aralığı içindedir.
NIST'e izlenebilirlik özelliğine sahip doğruluk sertifikalı dişi ölçü aletleri — NIST'e izlenebilirlik özelliğine sahip doğruluk sertifikalı ölçü aletleri, diş boyutlarının tolerans sınırları içinde olduğunu gösteren üretici onayını içerir. Bu sertifika, uygunluk sertifikası veya kısaltılmış sertifika olarak da bilinir.
