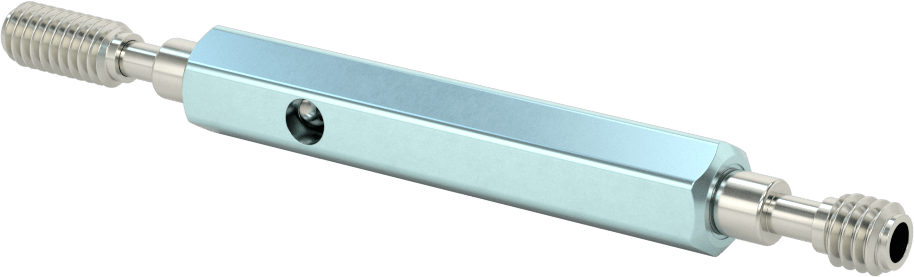

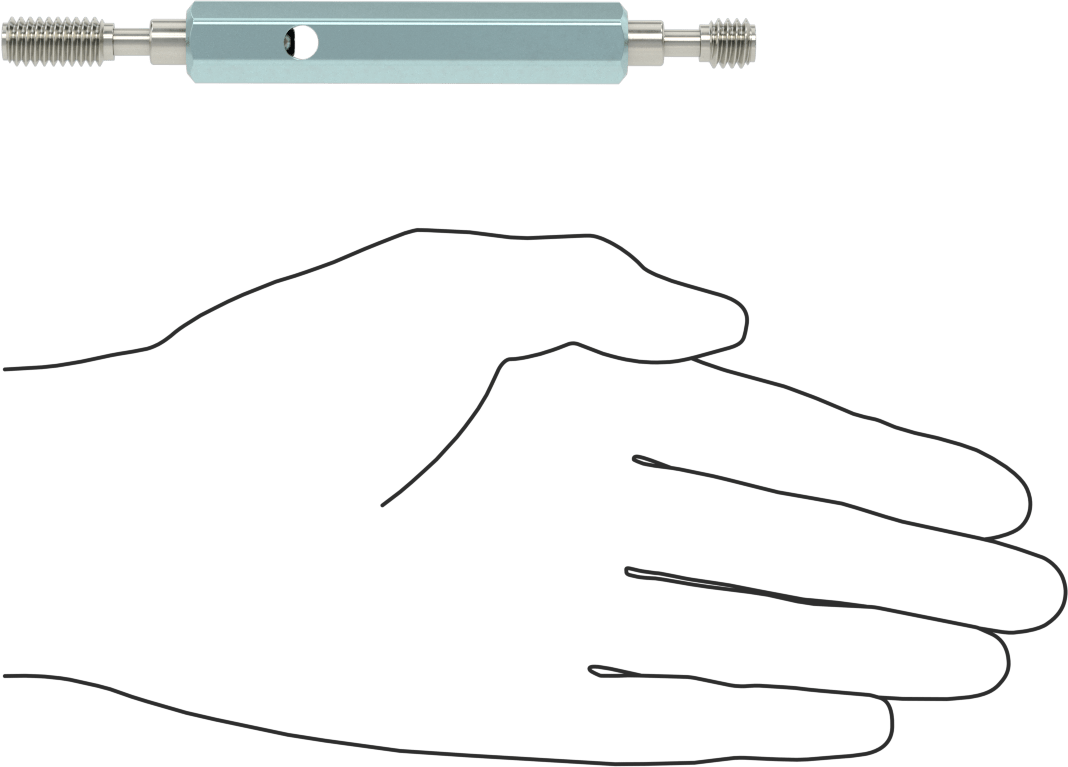

Saplı Go/No-Go Sol Dişli Tıpa Ölçer
3/8" (0.95 cm)-16 UNC, Sınıf 2B Dişli Uyumu, Kalibrasyon Sertifikası ile
| Boyut Kontrol Ölçer Sınıfı | X |
| Sertifika Türü | NIST'e İzlenebilir Kalibrasyon Sertifikası |
| Diş Boyutu | 3/8"-160.95 cm |
| Diş Tipi | UNC |
| Adım Çapı Toleransı | -0.0003" ila 0.0003"0.00 cm / 0.00 cm |
| Sertlik | Rockwell C70 |
| Malzeme | Krom Kaplı Takım Çeliği |
| Özellikler | Çift Uçlu Taperlock Tutamak |
| Kare Tırnak Boyutu için | Birleşik Standart Sınıf 2B |
| Ölçü Ölçüm Türü | Go, Giriş Yasaktır |
| Diş Yönü | Sol El |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 903180.8080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Hem “go” hem de “no-go” işlevini bir arada barındıran bu ölçü aletleri, sol dişlerin tolerans sınırları içinde olup olmadığını kontrol eder. Somunlar, diş açılmış delikler ve diğer parçalar için diş uyumunu doğrulamak amacıyla kullanın. Taperlock sapı, testleri hızlandırır ve her bir ölçü ucunu vidalamak ve sökmek için sağlam bir tutuş sağlar. Ayrıca, her iki uçtaki aşınmış ölçü aletlerini yenileriyle (dahil değildir) değiştirmenize de olanak tanır.
Go kalıbı minimum iç diş boyutunu kontrol ederken, no-go kalıbı maksimum boyutu kontrol eder. Bir parça, go kalıbını geçirmek kolay, ancak no-go kalıbını iki turdan fazla geçirmek zorsa, tolerans aralığı içindedir.
NIST'e göre kalibre edilmiş kalibrasyon sertifikalı fiş ölçerler — NIST'e göre kalibre edilmiş kalibrasyon sertifikalı ölçerler laboratuvarda kalibre edilmiştir. Bazen test raporu veya uzun form sertifikası olarak da adlandırılan sertifika, test edilen ölçümleri ayrıntılı olarak belirtir.
Sınıf 2B Birleşik Standart Dişli Uyumu için — İnç dişli sistemlerinde, sınıf numarası ne kadar yüksekse, uyum o kadar sıkıdır. Birleşik Standart Sınıf 2B standarttır ve çoğu uygulama için uygundur.
Diş Uyumu için — Diş uyumu, eşleşen dişlerin sıkılığını veya gevşekliğini belirtir.
