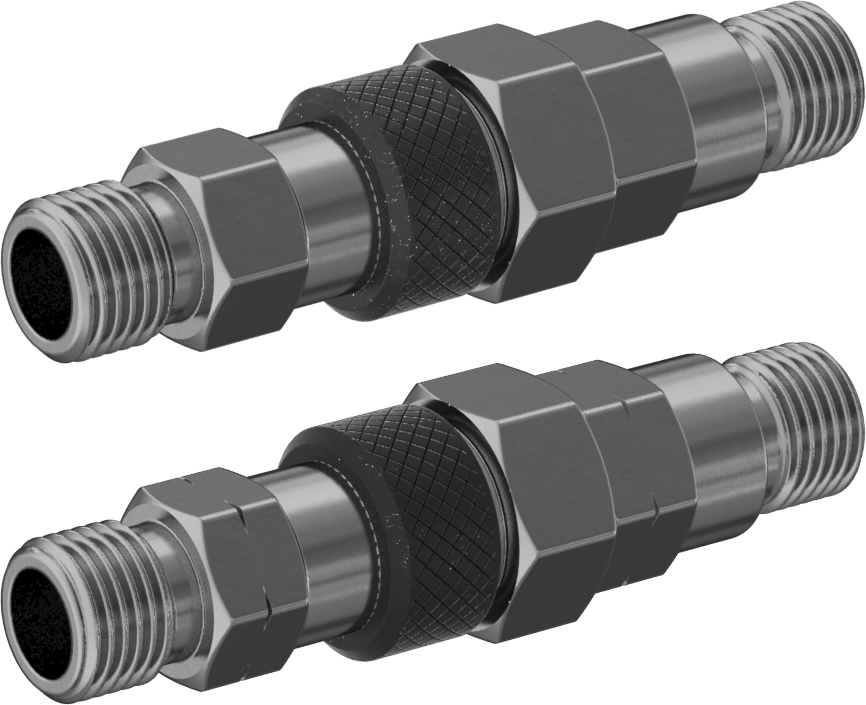

Kompresörler için Hızlı Ayrılabilir Hortum Bağlantı Seti
CGA-022 ve -023, Erkek Hortum Tapaları x Erkek Hortum Soketleri
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Kesme Bileşeni | Fiş ve Priz Seti |
| İçerir | One CGA 022 Coupling Adapter (Male Hose Plug × Male Hose Socket) One CGA 023 Coupling Adapter (Male Hose Plug × Male Hose Socket) |
| Yuva Kilitleme Tipi | Bükme |
| Akış Kontrolü | Kapatma Özelliği ile |
| Valf Tipi | Kontrol |
| Valf İşlevi | Geri Akış Önleme |
| Gaz Bağlantı Parçası Boyutu | B |
| Diş Boyutu | 9/16"-181.43 cm |
| Diş Tipi | UN/UNF (CGA) |
| Diş Yönü | Sağ El (CGA 022), Sol Taraf (CGA 023) |
| Fişler | |
| Bağlantı Stili | Dişli Erkek Hortum × Hızlı Bağlantı Kesme Erkek |
| Hızlı Bağlantı Kesme Şekli | Sıkıştırılmış Gaz |
| Fiş Ucu Çapı | 19/64"0.75 cm |
| Fiş Ucu Uzunluğu | 7/16"1.11 cm |
| Tıkaç Uzunluğu | 2 29/64"6.23 cm |
| Lokmalar | |
| Bağlantı Stili | Hızlı Ayırma Dişi × Dişli Erkek Hortum |
| Hızlı Bağlantı Kesme Şekli | Sıkıştırılmış Gaz |
| Dikey Kalıp Ucu Çapı için | 19/64"0.75 cm |
| Fiş Ucu Uzunluğu için | 7/16"1.11 cm |
| Yuva Uzunluğu | 2 27/64"6.15 cm |
| Fiş Malzemesi | Pirinç |
| Yuva Malzemesi | Pirinç |
| Manşon Malzemesi | Pirinç |
| Maksimum Basınç | 200 psi @ 72° F |
| Minimum Sıcaklık | Derecelendirilmemiştir |
| Maksimum Sıcaklık | 49°C |
| Karşılanan Teknik Özellikler | OSHA Uyumlu 29 CFR 1915.55, OSHA Uyumlu 29 CFR 1917.152, OSHA Uyumlu 29 CFR 1926.350, UL Listed |
| Birlikte Kullanım | Asetilen, Bütan, Yakıt Gazları, LP Gaz, Doğal Gaz, Oksijen, Propan |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 741220.0000 |
| ECCN | EAR99 |
Bu bağlantı elemanlarını kaynak hortumlarını, torçları ve basınç regülatörlerini hızlı bir şekilde takıp çıkarmak için kullanın. Bu ürünler, iki adetlik bir set halinde satılan bir erkek ve bir dişi bağlantı parçasından oluşur; set içinde oksijen için bir adet sağ bağlantı parçası ve yakıt gazı için bir adet sol bağlantı parçası bulunur. Bağlantılar birbirinin yerine kullanılamaz ve renk kodludur, böylece hatları karıştırmanız mümkün değildir. Erkek dişli uçlar dişli kaynak hortumuna, dişi dişli uçlar ise torcha veya basınç regülatörüne takılır. Kaplinleri bağlamak için fişi sokete itin; soket üzerindeki manşon, gaz sızdırmaz bağlantılar için yaylı bir kilide sahiptir. Bağlantıyı kesmek için, soket manşonunu geri çekin ve fişi serbest bırakmak için çevirin. Soketlerde, bağlantı parçası ayrıldığında akışı durduran bir kapatma vanası bulunur, böylece hattan gaz sızıntısı olmaz. Soketlerde ayrıca gazın geri akışını önlemek için dahili bir çek valf bulunur. Bağlantı parçaları, CGA (Sıkıştırılmış Gaz Birliği) bağlantı parçaları olarak da bilinir. Korozyon direncinin iyi olması için pirinçten yapılmıştır.
Sol dişli kaplinler, somun üzerindeki bir çentikle ayırt edilir.
Not: Bağlantı parçaları, belirli bir gaz türüne karşılık gelen bir CGA numarasına sahiptir. Bağlantı parçasının CGA numarasının, tankınızın ve diğer sistem bileşenlerinin CGA numarasıyla eşleştiğinden emin olun.
