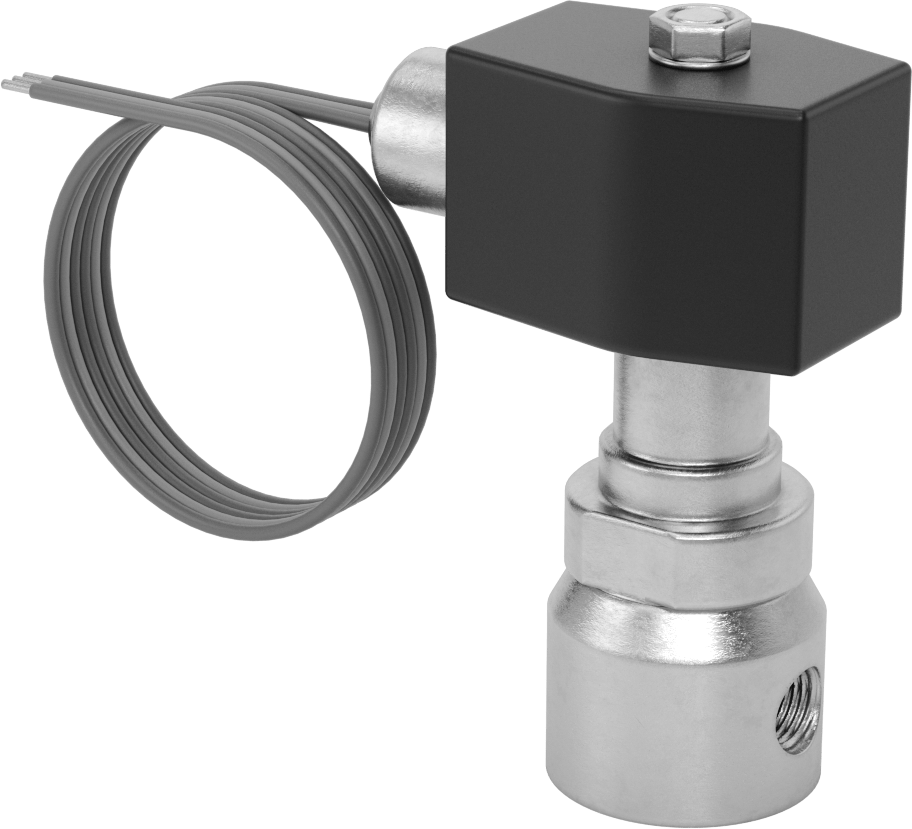

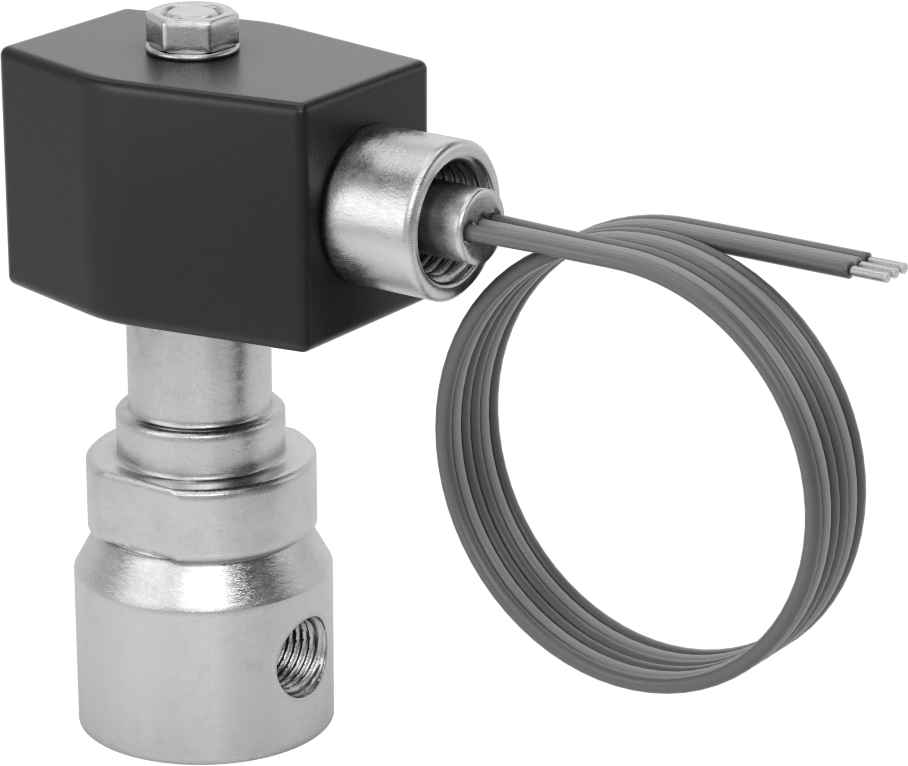

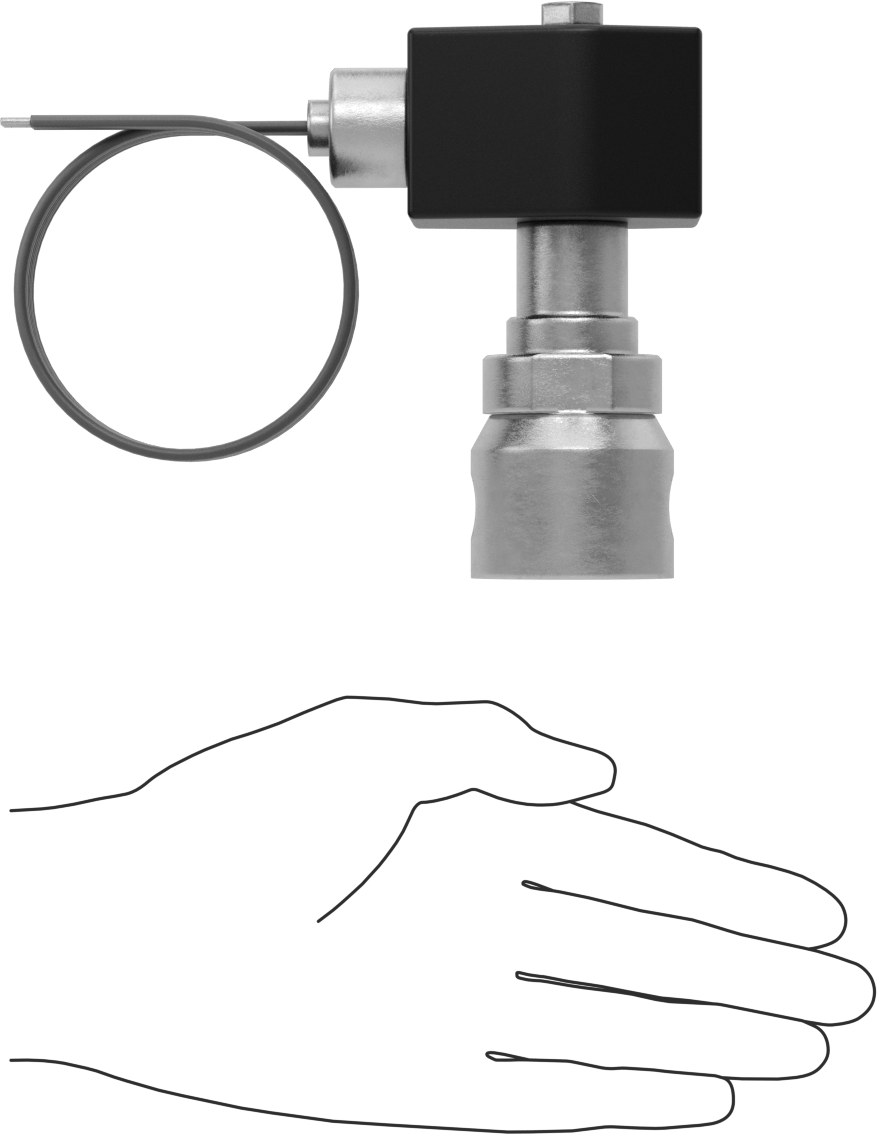

304 Paslanmaz Çelik Gövdeli Solenoid Açma/Kapama Vanası
Kriyojenik Sıvılar için, 1/4 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Solenoid |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Elektrikli (Solenoid) |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Birlikte Kullanım | Sıvı Azot, Sıvı Oksijen |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/40.64 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 0.9 |
| Maksimum Basınç | 225 psi @ 120° F |
| Basınç Düşüşü | Basınç Düşüşü Destekli |
| Gerekli Minimum Basınç Düşüşü | 5 psi0.34 bar |
| Manuel Geçiş | Hayır |
| Sıcaklık Aralığı | -320° ila 120° F |
| Aktüatör Sıcaklık Aralığı | Derecelendirilmemiştir |
| Gerilim | 120V AC |
| Maksimum Akım Çekişi | 0.23 A |
| Frekans | 60Hz |
| Çalışma Döngüsü | Sürekli |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Piston Malzemesi | 304 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | 304 Paslanmaz Çelik |
| Valf Çapı | 1 11/16"4.29 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 3 3/8"8.57 cm |
| Aktüatör Genişliği | 2 1/4"5.71 cm |
| Toplam Uzunluk | 3 3/8"8.57 cm |
| Toplam Yükseklik | 4 13/16"12.22 cm |
| Toplam Genişlik | 2 1/4"5.71 cm |
| Montaj Yönü | Herhangi Bir Konum, Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Dış Mekan Kullanımı için | Evet |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Ucu Uzunluğu | 18"45.72 cm |
| Çevre Derecelendirmesi | IP65, NEMA 4 |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Amonyak, Argon, Bütan, Klor, Helyum, İzopropil Alkol, Kripton, Sıvı Azot, Sıvı Oksijen, Doğal Gaz, Neon, Nitrik Asit (%25 Konsantrasyon), Azot, Oksijen, Propan, Sabun Çözeltileri, Buhar, Sülfürik Asit, Su, Xenon |
| Orta | Sitrik Asit (%25 Konsantrasyon), Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Gazyağı, Sıvı Argon, Sıvı Karbondioksit, Metanol, Metil Etil Keton, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Yağ, Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Tuzlu Su, Sodyum Hidroksit (%100), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Toluen |
| Yetersiz | Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon) |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Arjantin |
| Schedule B | 848180.9005 |
| ECCN | EAR99 |
Sıvı azot ve sıvı oksijenin aşırı soğuğuna dayanacak şekilde tasarlanan bu vanalar, yüksek saflık gerektiren uygulamalar için temizlenip poşetlenmiştir. Elektrikle çalışarak akışı otomatik olarak başlatır ve durdurur.
Tüm valfler, çalıştırılmadıkça normalde kapalıdır. Aktüatör, hareketi en aza indirgemek ve aşınmayı azaltmak için doğrudan valf gövdesine monte edilmiştir.
304 paslanmaz çelik vanalar, pirinç ve bronz vanalara göre korozyona karşı daha dayanıklıdır. Basınç düşüşü destekli vanaların çalışması için giriş ve çıkış arasında minimum bir basınç düşüşü gerekir; giriş tarafındaki basınç, çıkış tarafındaki basınçtan daha yüksek olmalıdır. NEMA 4 ve IP65 sınıfı vanalar toza, su sıçramasına ve yıkamaya dayanıklıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
