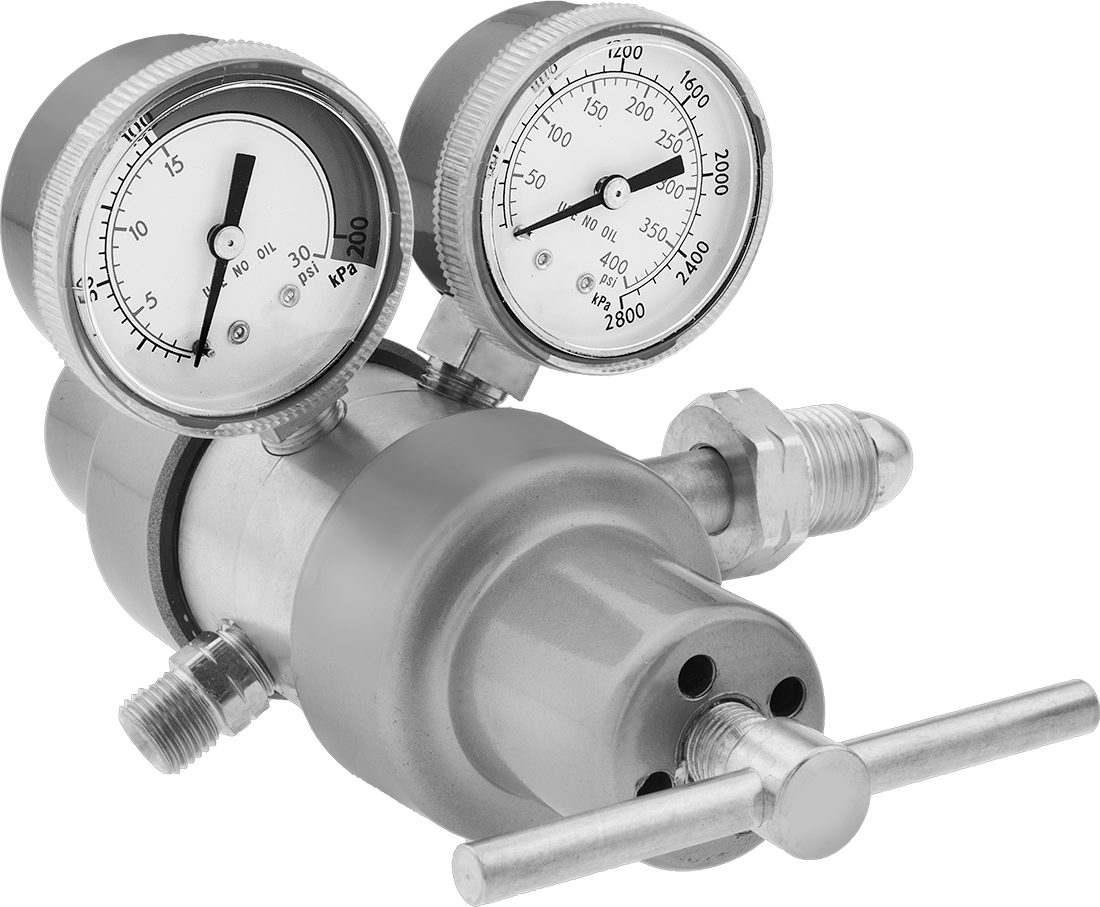

Tank Üzerine Monte Edilen Basınç Düzenleme Valfi, CGA 510 Ngo Erkek x UNF Erkek
2 Stage, Pirinç Gövde
| Aşama Sayısı | İki |
| Kare Tırnak Boyutu için | Asetilen için |
| Çıkış | |
| Diş Boyutu | 9/16"-181.43 cm |
| Konum | Yan |
| Bağlantı Portu | Boru |
| Bağlantı | Dişli |
| Diş Tipi | UNF |
| Cins | Erkek |
| Diş Yönü | Sol El |
| Basınç Aralığı | 0 psi ila 15 psi |
| Basınç Ayarlama Yöntemi | T-Kolu |
| Basınç Göstergesi Dahil | Evet |
| Basınç Göstergesi Ölçüm Aralığı | 0 psi ila 30 psi |
| Giriş | |
| Diş Boyutu | 0.825"-142.10 cm |
| Konum | Yan |
| Bağlantı Portu | Hortum |
| Bağlantı | Dişli |
| CGA Numarası | 510 |
| Diş Tipi | NGO |
| Cins | Erkek |
| Diş Yönü | Sol El |
| Maksimum Basınç | 500 psi34 bar |
| Basınç Göstergesi Dahil | Evet |
| Basınç Göstergesi Okuma Aralığı | 0 psi ila 400 psi |
| Malzeme | |
| Gövde | Pirinç |
| Conta | PTFE |
| Diyafram | Paslanmaz Çelik |
| Sıcaklık Aralığı | -20° F ila 120° F |
| Hassasiyet | ±2,5% |
| Çalıştırma | Basınç |
| Akış Katsayısı (Cv) | 0.15 |
| Ölçü Bağlantı Noktası | |
| Bağlantı Noktalarının Sayısı | 2 |
| Konum | Üst |
| Montaj Konumu | Tank |
| Şekil | 30° Dirsek |
| Valf | |
| Tip | Basınç Regülatörü |
| İşlev | Basınç Düzenleme |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 848110.0090 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Yüksek giriş basıncını daha düşük ve sabit bir çıkış basıncına düşürmek için bu vanaları asetilen, hidrojen, metan, propan veya propilen tanklarına takın. Sıkıştırılmış gaz tanklarına güvenli bağlantı sağlamak için Sıkıştırılmış Gaz Birliği (CGA) numaralı giriş bağlantı parçalarına sahiptirler. Tankınız ve diğer sistem bileşenlerinizle aynı CGA numarasına sahip bir vana seçin. Vanalar, çıkış basıncını izlemek için bir manometre ve tanktan gelen giriş basıncını izlemek için bir manometre ile birlikte gelir.
Uygulamanızın normal çalışma basıncının yaklaşık iki katı olan maksimum çıkış basıncına sahip bir vana seçin. Çalışma basıncınız, vananın maksimum çıkış basıncının %75'ini asla aşmamalıdır.
İki Aşamalı—İki aşamalı valfler, her zaman daha tutarlı çıkış basıncı sağlamak için basıncı iki adımda kademeli olarak düşürür. Genellikle tank seviyesinden bağımsız olarak sabit çıkış basıncı gerektiren uygulamalarda kullanılırlar.
Pirinç Gövde — Pirinç gövdeli vanalar, pirinç ve çelik gövdeli vanalara göre daha uzun hizmet ömrüne sahiptir.
Paslanmaz Çelik Diyafram — Paslanmaz çelik diyaframlı vanalar zorlu ortamlara dayanabilir.
