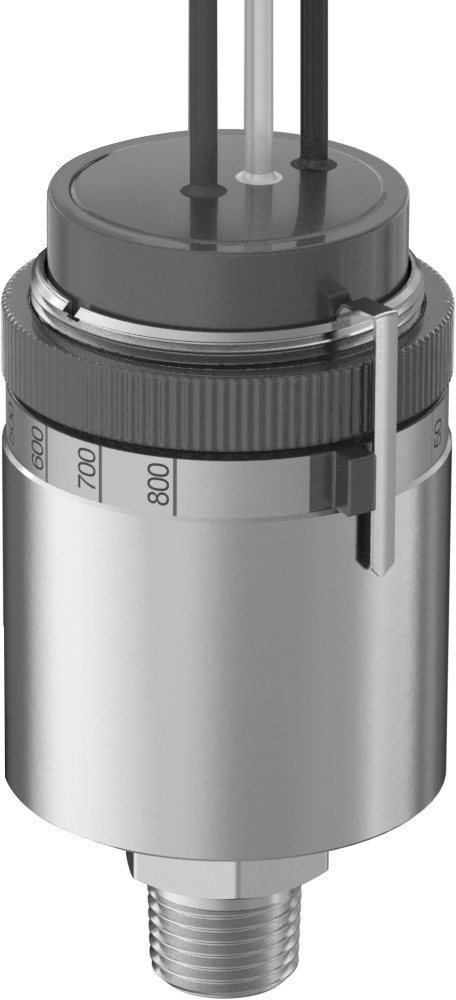

Kompakt Basınç Şalteri, Tel Uçları
1/8 NPT, 100-800 PSI Ayar Noktası
| Tel Bağlantısı | Tel Uçları |
| Boru Bağlantısı | 1/8 Dişli NPT Erkek Boru |
| Ayarlama Mekanizmasının Konumu | Dış |
| Basınç Ayar Noktası Aralığı | 100 psi ila 800 psi |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | 60 psi4.1 bar |
| Maksimum Sürekli Basınç | 5,000 psi345 bar |
| Maksimum Kısa Süreli Basınç | 6,000 psi414 bar |
| Hassasiyet | ±5% |
| Gerilimde Maksimum Anahtarlama Akımı | 3 amp @ 28V DC 5 amp @ 250V AC |
| İşlem Sıcaklığı Aralığı | -65° F ila 255° F |
| Bağlantı Malzemesi | 316 Paslanmaz Çelik |
| Birlikte Kullanım | Hava, Argon, Temizlik Çözeltileri, Dizel Yakıt, Benzin, Hidrolik Sıvı, Doğal Gaz, Yağ, Su |
| Muhafaza Derecesi | NEMA 1 |
| Sertifikasyon | C-UL Onaylı Bileşen, CE İşareti, UL Onaylı Bileşen |
| Çevre | Aşındırıcı |
| Özellikler | Artımlı İşaretlemeler, Gösterge İğnesi, Ayar Noktası Kilitleme Halkası |
| Çevre Sıcaklığı | -65° F ila 225° F |
| Yükseklik | 1 13/16"4.60 cm |
| Gövde Malzemesi | 303 Paslanmaz Çelik |
| Ölçü Birimi | İnç Kare Başına Pound |
| Kontrol Edilen Devre Sayısı | 1 |
| Şu platformlarda çalışır | Basınç |
| Çalışma Türü | Mekanik |
| Conta Malzemesi | Akrilik Plastik |
| Ayar Noktası Ayarlanabilirliği | Ayarlanabilir |
| Anahtar Tanımı | SPDT |
| Anahtar Başlangıç Konumu | 1 Kapalı, 1 Açık |
| Genişlik | 1 1/8"2.86 cm |
| Tel Uçları | |
| Adet | 3 |
| Uzunluk | 12"30.48 cm |
| Kalınlık | 2050.80 cm |
| Yalıtım Malzemesi | PVC |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (02/04/2026, 253 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853650.9065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Geleneksel basınç şalterlerinden en az üçte bir oranında daha ince olan yuvarlak gövdeleri sayesinde, bu şalterler dar ve sıkışık alanlara sığar. Genellikle, ekipmanı açıp kapatmak, otomatik kontrolleri etkinleştirmek veya belirlenen basınca ulaştıklarında alarm sinyali vermek amacıyla, sınırlı alana sahip pompalara ve hidrolik sistemlere entegre edilirler. Bu anahtarlar tek kutuplu, çift atımlıdır (SPDT) ve bir cihazı kapalıdan açık konuma (normalde açık) veya açık konumdan kapalı konuma (normalde kapalı) getirebilir. Ayrıca en az bir Amerikan, Kanada veya Avrupa güvenlik standardına uygundurlar.
Harici Ayar — Harici ayar noktasına sahip anahtarlar, harici bir halkaya sahiptir, böylece basıncı elle hızlı bir şekilde ayarlayabilirsiniz.
NEMA 1 Muhafaza Sınıfı—NEMA 1 sınıfı anahtarlar korozyona karşı koruma sağlar.
