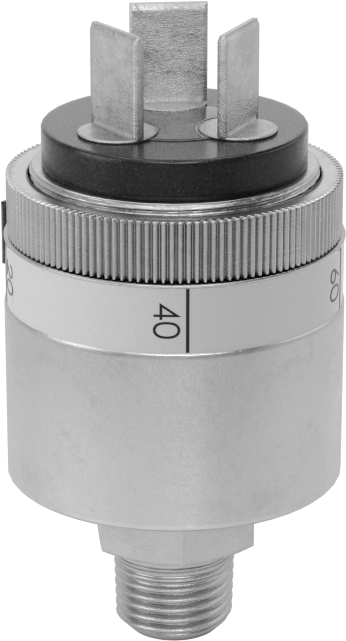

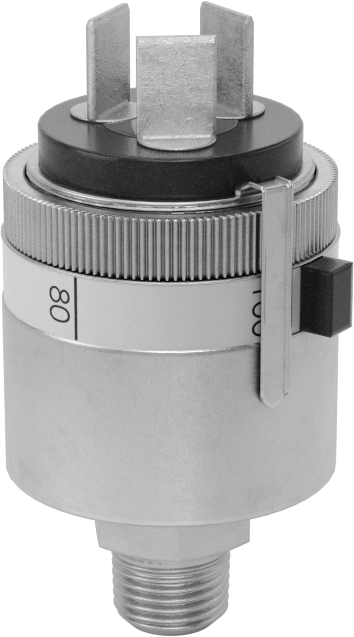

Kompakt Basınç Şalteri, Hızlı Ayırma
1/8 NPT, 3-48 PSI Ayar Noktası
| Tel Bağlantısı | Hızlı Bağlantı Kesme Terminali |
| Boru Bağlantısı | 1/8 Dişli NPT Erkek Boru |
| Ayarlama Mekanizmasının Konumu | Dış |
| Basınç Ayar Noktası Aralığı | 3 psi ila 48 psi |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | 1.5 psi0.10 bar |
| Maksimum Sürekli Basınç | 50 psi3.4 bar |
| Maksimum Kısa Süreli Basınç | 75 psi5.2 bar |
| Hassasiyet | ±%2 |
| Gerilimde Maksimum Anahtarlama Akımı | 3 amp @ 28V DC 5 amp @ 250V AC |
| İşlem Sıcaklığı Aralığı | -65° F ila 225° F |
| Bağlantı Malzemesi | 303 Paslanmaz Çelik |
| Birlikte Kullanım | Hava, Argon, Temizlik Çözeltileri, Dizel Yakıt, Benzin, Hidrolik Sıvı, Doğal Gaz, Yağ, Su |
| Muhafaza Derecesi | NEMA 1 |
| Sertifikasyon | C-UL Onaylı Bileşen, CE İşareti, UL Onaylı Bileşen |
| Çevre | Aşındırıcı |
| Özellikler | Artımlı İşaretlemeler, Gösterge İğnesi, Ayar Noktası Kilitleme Halkası |
| Çevre Sıcaklığı | -65° F ila 225° F |
| Yükseklik | 1 3/16"3.02 cm |
| Gövde Malzemesi | 303 Paslanmaz Çelik |
| Ölçü Birimi | İnç Kare Başına Pound |
| Kontrol Edilen Devre Sayısı | 1 |
| Terminal Sayısı | 3 |
| Şu platformlarda çalışır | Basınç |
| Çalışma Türü | Mekanik |
| Hızlı Bağlantı Kesme Dilimi Genişliği | 0.25"0.64 cm |
| Conta Malzemesi | Akrilik Plastik |
| Ayar Noktası Ayarlanabilirliği | Ayarlanabilir |
| Anahtar Tanımı | SPDT |
| Anahtar Başlangıç Konumu | 1 Kapalı, 1 Açık |
| Genişlik | 1 3/32"2.78 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (02/04/2026, 253 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853650.9065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |

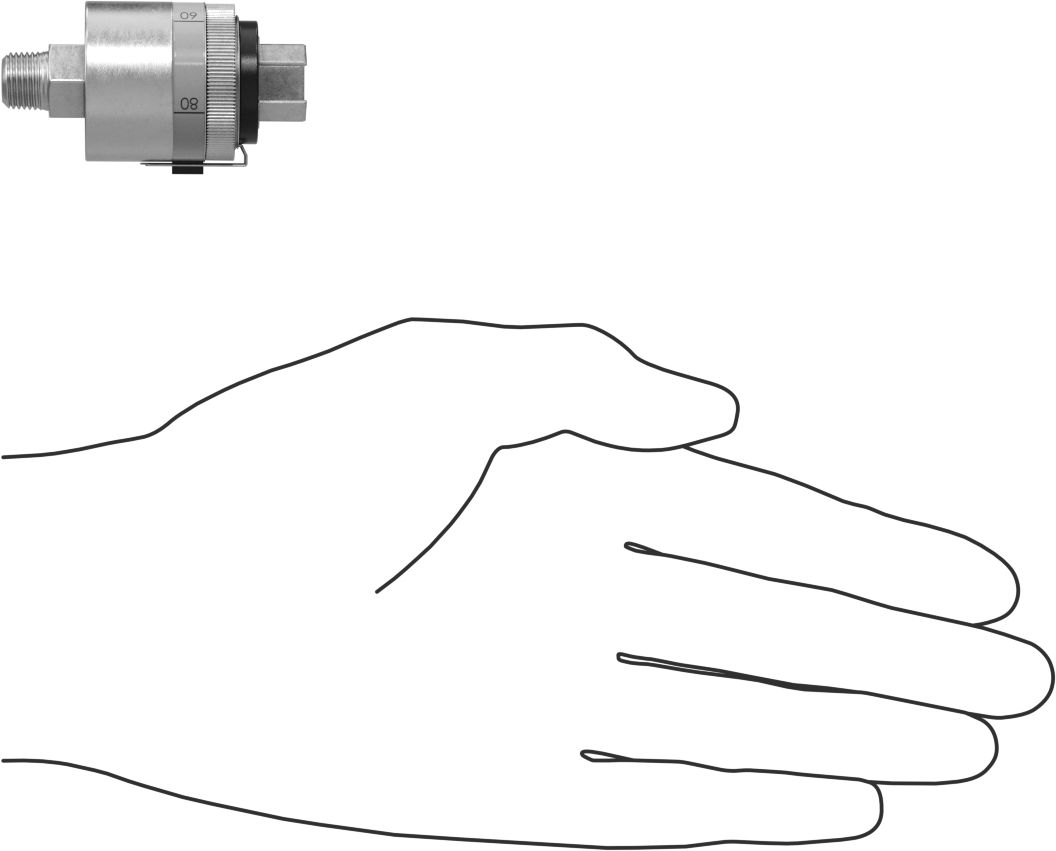

Geleneksel basınç şalterlerinden en az üçte bir oranında daha ince olan yuvarlak gövdeleri sayesinde, bu şalterler dar ve sıkışık alanlara sığar. Genellikle, ekipmanı açıp kapatmak, otomatik kontrolleri etkinleştirmek veya belirlenen basınca ulaştıklarında alarm sinyali vermek amacıyla, sınırlı alana sahip pompalara ve hidrolik sistemlere entegre edilirler. Bu anahtarlar tek kutuplu, çift atımlıdır (SPDT) ve bir cihazı kapalıdan açık konuma (normalde açık) veya açık konumdan kapalı konuma (normalde kapalı) getirebilir. Ayrıca en az bir Amerikan, Kanada veya Avrupa güvenlik standardına uygundurlar.
Harici Ayar — Harici ayar noktasına sahip anahtarlar, harici bir halkaya sahiptir, böylece basıncı elle hızlı bir şekilde ayarlayabilirsiniz.
NEMA 1 Muhafaza Sınıfı—NEMA 1 sınıfı anahtarlar korozyona karşı koruma sağlar.
