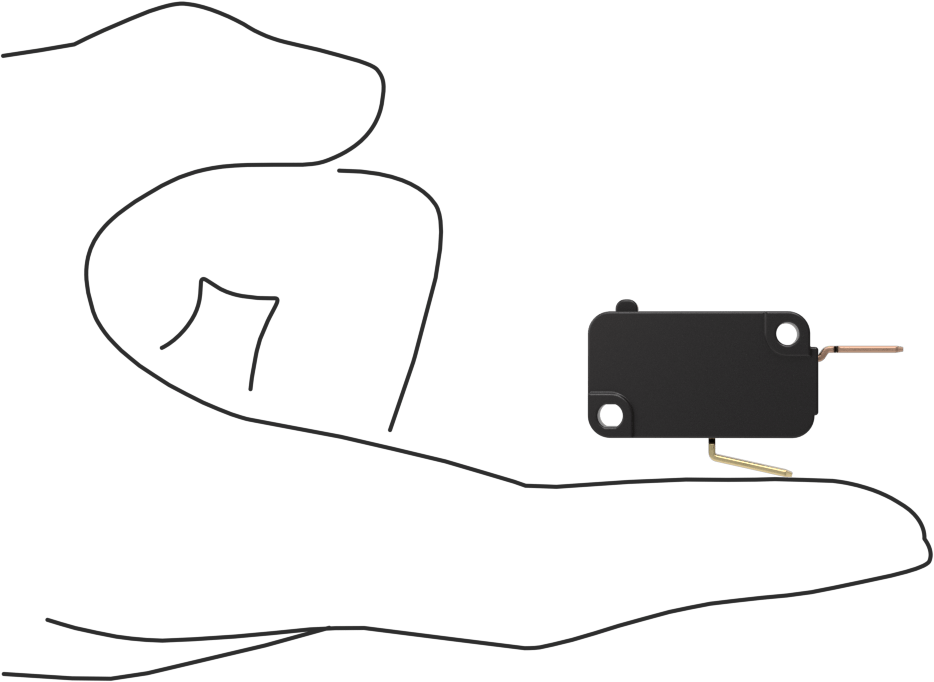

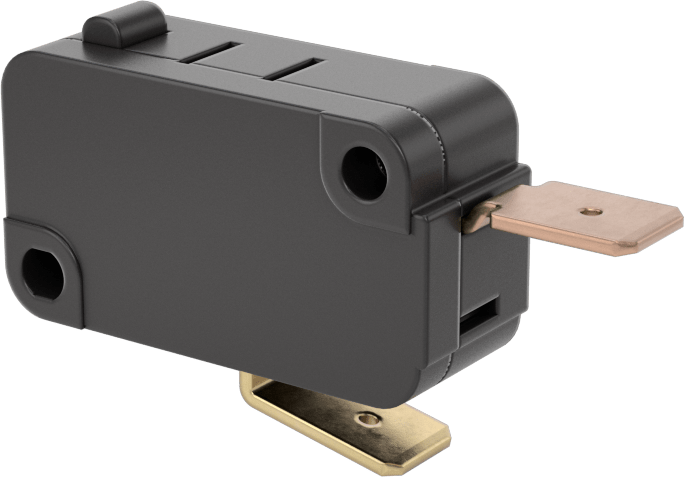

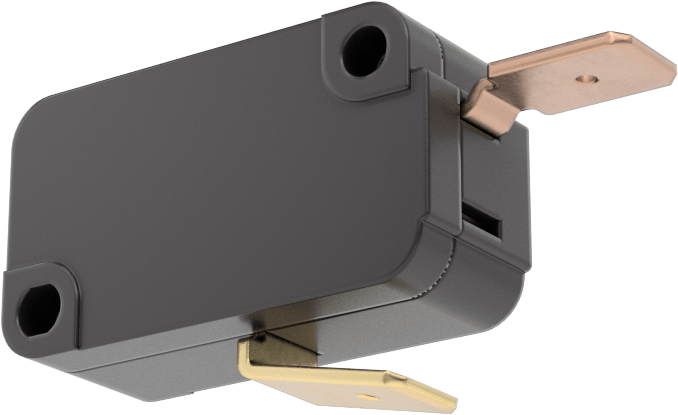

Minyatür Anında Çalışan Anahtar, Pistonlu Aktüatör, Hızlı Bağlantı Kesme Terminalleri, SPST-NC

277VAC Maksimum

Teknik Çizim

Aktüatör Modeli	Piston
Tel Bağlantısı	Hızlı Bağlantı Kesme Terminali
Kontrol Edilen Devre Sayısı	1
Anahtar Başlangıç Konumu	1 Açık
Anahtar hareketi	Anlık
Anahtar Tanımı	SPST-NC
Gerilimde Anahtarlama Akımı	25 amp @ 277V AC
Maksimum Gerilim	277V AC
Anahtarlama Geriliminde Beygir Gücü	2 hp @ 250V AC
Çalışma Sıcaklığı Aralığı	-40° F ila 180° F
Aktüatör Yüksekliği	0.11"0.28 cm
Terminal Sayısı	2
Gövde
Uzunluk	1.1"2.79 cm
Yükseklik	0.63"1.60 cm
Derinlik	0.4"1.02 cm
Malzeme	Plastik
Sertifikasyon	UL Listed, C-UL Listeli, CSA Certified
Çalıştırma Kuvveti	7.9 ozf
CSA Dosya Numarası	041370_0_000
Montaj
Dahil Edilen Bağlantı Elemanları	Hayır
Delik Sayısı	2
Delik Çapı	0.11"0.28 cm
Montaj Konumu	Yüzey
Hızlı Bağlantı Kesme Dilimi Genişliği	0.25"0.64 cm
Anahtar Tipi	Sınır
UL Dosya Numarası	E12252
Menşe Ülke	Meksika
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	Uygun Değil
RoHS Uyumluluğu	Uygun Değil
Schedule B Numarası	853650.9040
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır

Standart ani hareketli anahtarlardan daha küçük olan bu anahtarlar, dar alanlarda eylemleri tetikler. Bilgisayar fareleri ve motor yeniden başlatma anahtarları gibi küçük bileşenlerde kullanılırlar. Devreleri diğer anahtarlardan daha hızlı açar ve kapatır, kontakların birbirine yakın kalma süresini azaltarak yapışmalarını önler. Bu anahtarlar ayrıca ark oluşma olasılığını en aza indirir, böylece elektrik kontaklar arasında atlamaz.

Pistonlu Aktüatör Tipi — Pistonlu aktüatörlü anahtarlar, aktüatör doğrudan aşağı doğru itildiğinde bir sinyal gönderir. Bu anahtarlar, burada bulunan aktüatörler arasında en küçük aktüatöre sahiptir, bu da yanlışlıkla anahtarın devreye girme riskini azaltır.
