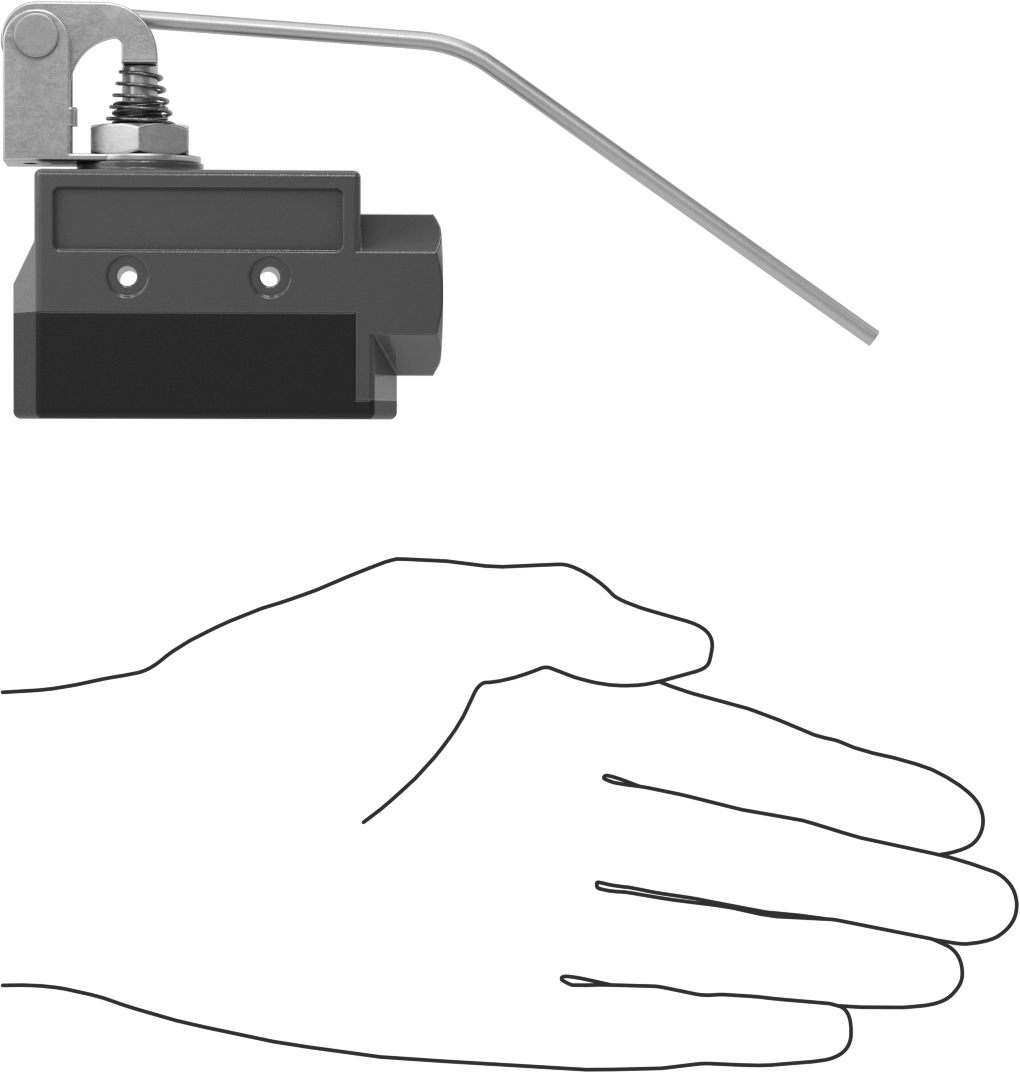

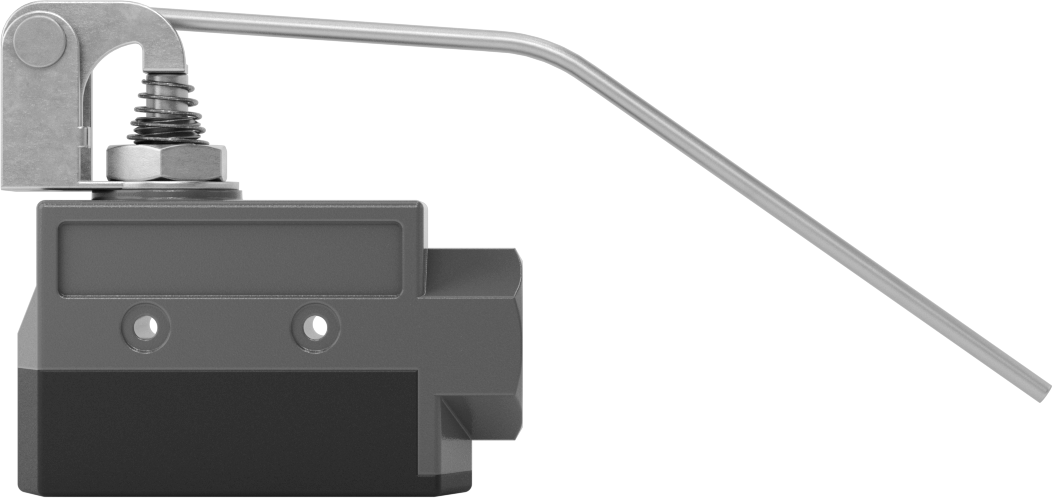

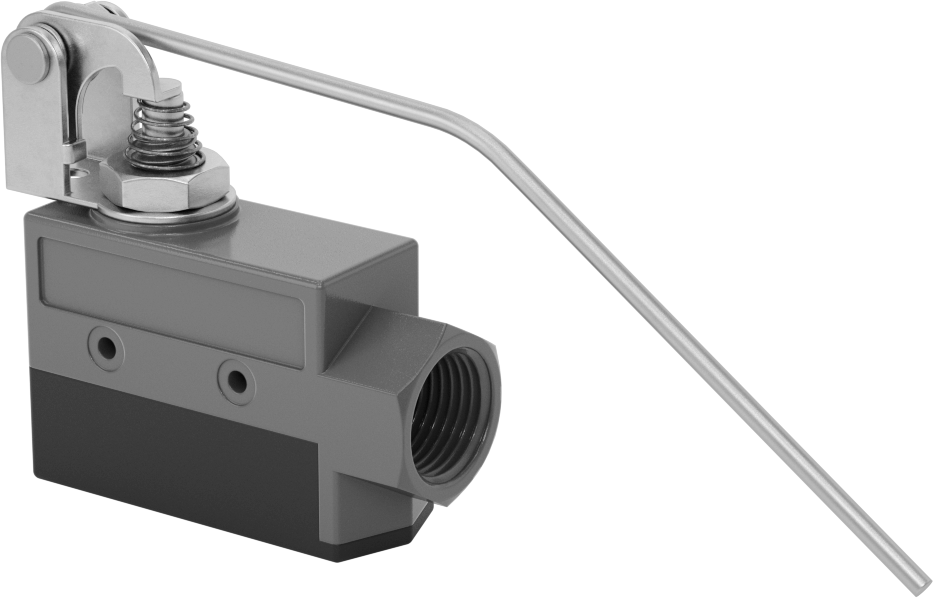

Kapalı Anlık Anahtar

Yan Montaj, Kol Aktüatörü

Teknik Çizim

Montaj Konumu	Yan
Aktüatör Modeli	Kol
Stil	C
Kontrol Edilen Devre Sayısı	1
Anahtar Başlangıç Konumu	1 Kapalı veya 1 Açık
Anahtar hareketi	Anlık
Anahtar Tanımı	SPDT
Gerilimde Anahtarlama Akımı	15 amp @ 250V AC 0.5 amp @ 125V DC
Maksimum Gerilim	600V AC 250V DC
Anahtarlama Geriliminde Beygir Gücü	1/4 hp @ 250V AC
Çalışma Sıcaklığı Aralığı	-25° F ila 160° F
Aktüatör Yüksekliği	1.7"4.32 cm
Tel Bağlantısı	Vida Terminali
Terminal Sayısı	3
Gövde
Uzunluk	3.04"7.72 cm
Yükseklik	1.75"4.44 cm
Derinlik	1"2.54 cm
Malzeme	Çinko Alaşımı
Kablo Kanalı Standart Boyutu	1/2
Kol Uzunluğu	6"15.24 cm
Çalıştırma Kuvveti	2 ozf
Sertifikasyon	UL Onaylı Bileşen, CSA Certified
Kablo Kanalı Bağlantı Tipi	Dişi
Kablo Kanalı Diş Tipi	NPT
Montaj
Dahil Edilen Bağlantı Elemanları	Evet
Delik Sayısı	2
Delik Çapı	0.14"0.36 cm
Anahtar Tipi	Sınır
Menşe Ülke	Meksika
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	Uygun Değil
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu
RoHS Muafiyetleri	6(a)-I, 8(b)
Schedule B Numarası	853650.9040
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Evet

Muhafazalar, bu ani hareketli anahtarları ortamdan korur. Ark oluşumunu en aza indirmek ve kontakların yapışmasını önlemek için devreleri hızlı bir şekilde açar ve kapatır. Genellikle cihazlarda ve muhafazalarda kapı açık göstergesi olarak veya limit, basınç ve sıcaklık anahtarlarında dahili bileşen olarak kullanılırlar.

Silindir pimli, çapraz silindir pimli veya silindir kollu aktüatörlü anahtarlar, parçaların standart pimlere veya kollara göre daha az sürtünmeyle çalıştırma yüzeyi üzerinde kaymasını sağlar. Bu, zamanla aşınma ve yıpranmayı önler.

Kol Aktüatörlü Tip—Kol aktüatörlü anahtarlar, çalıştırma yüzeyinin boyutunu artıran bir kola sahiptir.
