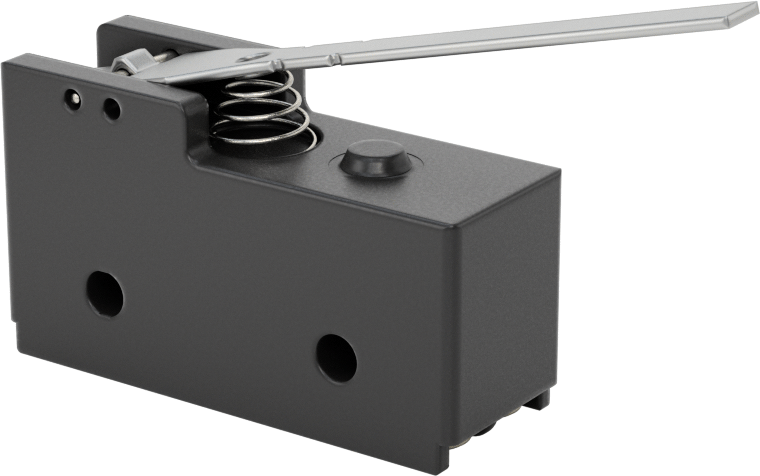

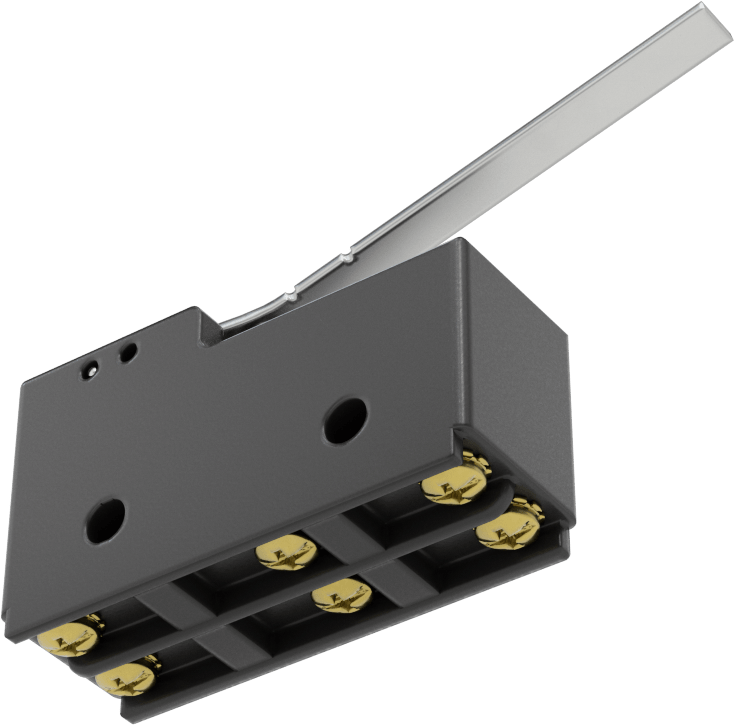

Anlık Anahtar

0,29" (0.74 cm) Yüksek Kolu Aktüatör, 2 Devre Kontrollü

Teknik Çizim

Aktüatör Modeli	Kol
Tel Bağlantısı	Vida Terminali
Stil	F
Kontrol Edilen Devre Sayısı	2
Anahtar Başlangıç Konumu	2 Kapalı veya 2 Açık
Anahtar hareketi	Anlık
Anahtar Tanımı	DPDT
Gerilimde Anahtarlama Akımı	10 amp @ 250V AC 10 amp @ 8V DC
Maksimum Gerilim	480V AC 250V DC
Anahtarlama Geriliminde Beygir Gücü	1/4 hp @ 250V AC
Çalışma Sıcaklığı Aralığı	-13° F ila 176° F
Aktüatör Yüksekliği	0.29"0.74 cm
Terminal Sayısı	6
Gövde
Uzunluk	1.94"4.93 cm
Yükseklik	0.95"2.41 cm
Derinlik	0.69"1.75 cm
Malzeme	Plastik
Kol Uzunluğu	2.5"6.35 cm
Çalıştırma Kuvveti	6 ozf
Sertifikasyon	UL Onaylı Bileşen, CSA Certified
CSA Dosya Numarası	021642_0_000
Montaj Konumu	Yüzey
Yüzey Montajı
Dahil Edilen Bağlantı Elemanları	Hayır
Delik Sayısı	2
Delik Çapı	0.17"0.43 cm
Anahtar Tipi	Sınır
UL Dosya Numarası	E41515
Menşe Ülke	Japonya
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	Uygun Değil
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	853650.9040
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır
İlgili Ürün	Plastik Kapaklar

Devreleri anında açıp kapatın. Bu anahtarlar, ark oluşumunu en aza indirmek ve kontakların yapışmasını önlemek için hızlı bir şekilde çalışır. Genellikle bir cihazın veya muhafaza kapağının açık olduğunu belirtmek için kullanılırlar. Bunları limit, basınç ve sıcaklık anahtarlarının içinde de kullanabilirsiniz.

Kol Aktüatörlü Tip—Kol aktüatörlü anahtarlar, pistonlu aktüatörlü anahtarlara göre daha geniş bir çalıştırma alanı sağlamak üzere uzayan bir kola sahiptir.

Plastik Kapaklar—Plastik kapaklar (ayrı satılır), vidalı terminallere sahip anahtarlarla uyumludur. Canlı terminallerle teması önlemek için anahtarın altına takılırlar.
