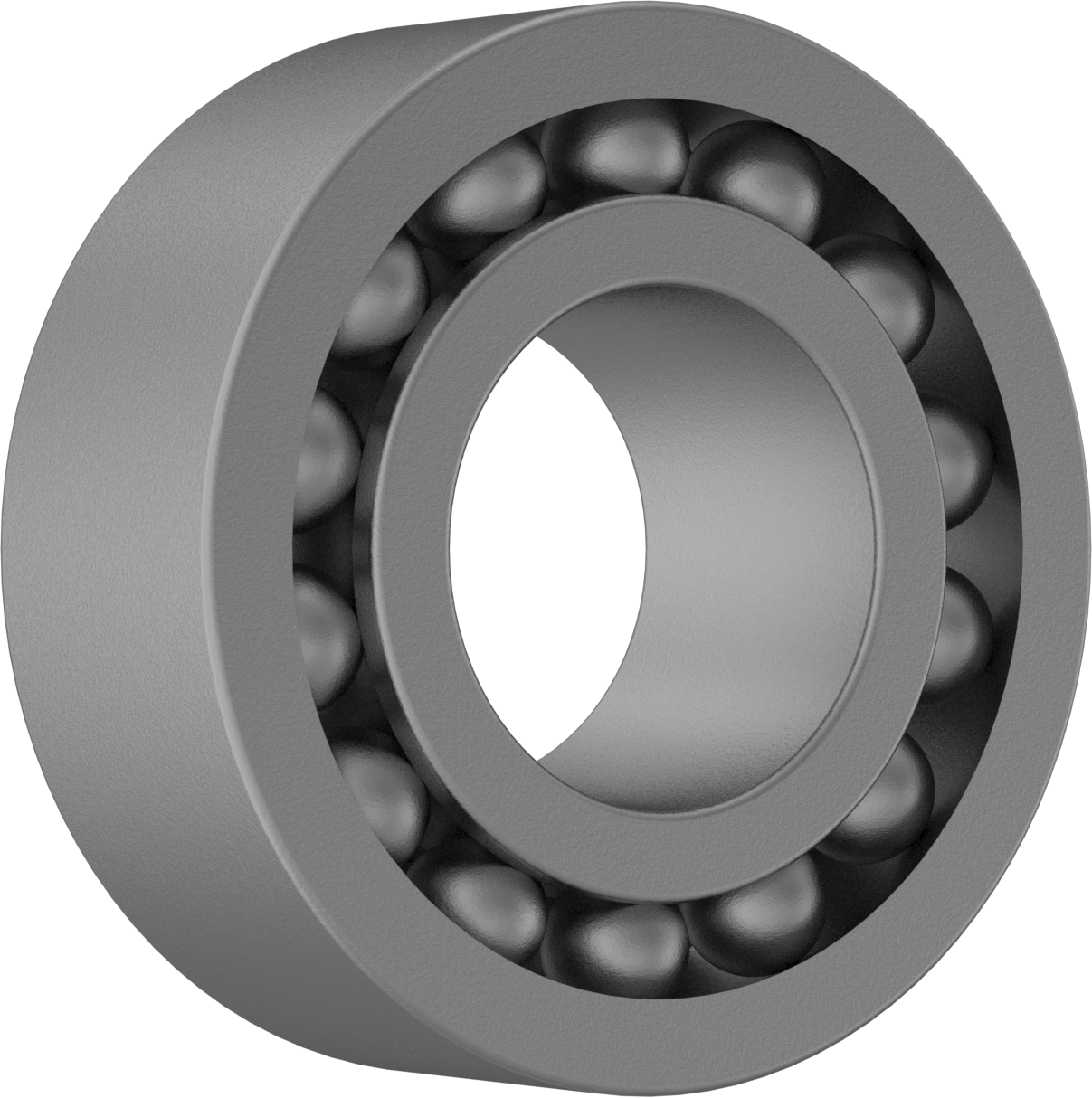

Konik Delikli Bilyalı Rulman
Açık Conta, Anma Numarası 2309K
| Mil Tipi için | Konik |
| Yatak Conta Tipi | Açık |
| Malzeme | Çelik |
| Mil Çapı İçin | 45 mm |
| Gövde İç Çapı İçin | 100 mm |
| Genişlik | 36 mm |
| Genişlik Toleransı | -0.12 mm ila 0 mm |
| ABEC Sınıfı | 1 |
| Dinamik Radyal Yük Kapasitesi | 12,350 lb. |
| Maksimum Dönüş Hızı | 5,600 rpm |
| Hizalama Hatası Dayanımı | 4° |
| Koniklik Oranı | 1:12 |
| Sıcaklık Aralığı | |
| Minimum | Derecelendirilmemiştir |
| Maks. | 116°C |
| İç Halka Tipi | Standart |
| Yatak Anma Numarası | 2309K |
| Bilyalı Rulman Profili | Standart |
| Bilye Malzemesi | Çelik |
| Yatak Yapısı | Çift Sıra |
| Rulman Tipi | Bilye |
| Kafes Malzemesi | Çelik |
| Yük Yönü için | Radyal |
| ID | 45 mm |
| ID Toleransı | 0 mm ila 0.025 mm |
| Yağlama | Gerekli |
| Dış Çap | 100 mm |
| Dış Çap Toleransı | -0.011 mm ila 0 mm |
| Performans | Kendinden Hizalamalı |
| Radyal Boşluk | 0.014 mm ila 0.031 mm |
| Radyal Boşluk Kataloğundaki Numara | C0 |
| Mil Montaj Tipi | Presle Takma |
| Statik Radyal Yük Kapasitesi | 3,750 lb. |
| Ölçü Birimleri | Metrik |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | 1C999 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (05.11.2025, 251 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848210.5052 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Adaptör Manşonları |
Bu rulmanları konik şaftlara monte edin. Veya, presle takmaya gerek kalmadan yuvarlak şaftlara monte etmek için bir adaptör manşonuyla birlikte kullanın. İki sıra bilye, iç halkada ayrı yuvarlanma yollarına ve dış halkada ortak bir yuvarlanma yoluna sahiptir, böylece bilyeler, hizasızlığı telafi etmek için ileri geri sallanır. Bu yapı ayrıca gürültüyü ve titreşimi azaltır.
Açık Tip — Hava akışını engelleyen lastik conta bulunmadığından, bu rulmanlar ısıyı hızla dağıtır, böylece yağlayıcının ömrünü uzatır ve zamanla sürtünmeyi azaltır.
Çelik—Güçlü ve aşınmaya dayanıklıdır. Ancak nem paslanmaya neden olacağından, bu rulmanlar kuru ortamlar için en uygunudur.
ABEC Derecesi—ABEC derecesine sahip rulmanlar, Annular Bearing Engineers Committee (ABEC) tarafından belirlenen endüstri tolerans standartlarını karşılar. 1 ila 9 arasında bir ölçekte derecelendirilirler. Derece ne kadar yüksekse, tolerans o kadar sıkıdır. ABEC 1 veya 3 dereceli rulmanlar, çoğu uygulama için yeterince hassastır. Uygulamanız sürekli olarak yüksek hızlarda çalışıyorsa veya yüksek hassasiyet gerektiriyorsa, daha az sürtünme ve ısı ürettikleri için ABEC 5 veya daha yüksek derecelendirmeli rulmanları tercih edin.
