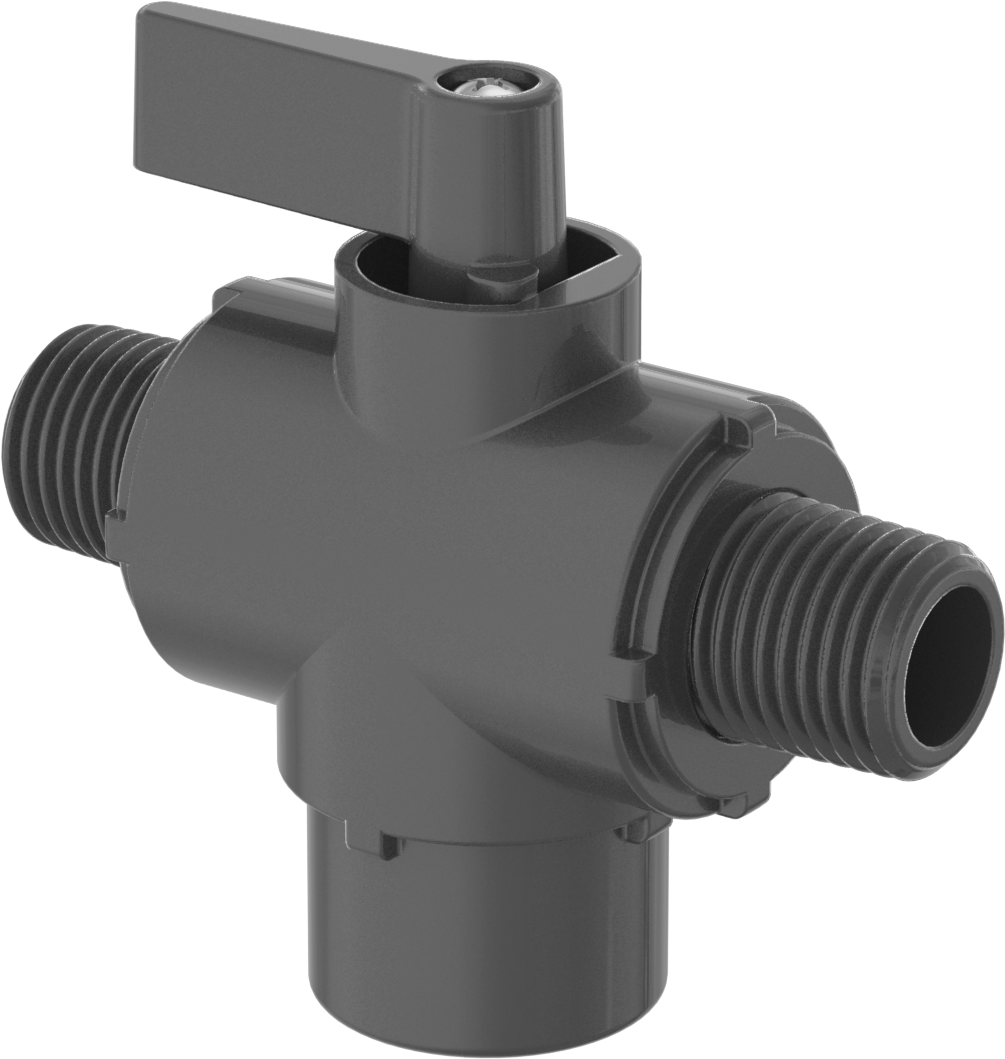

Kompakt Plastik Dişli Yön Değiştirme Vanası
1/4 NPT Erkek x 1/4 NPT Dişi x 1/4 NPT Erkek
₺3.356 Paket
7709N12
1'li paket
| Saptırma Vanası Akış Şeması | L-Deseni |
| Renk | Koyu Gri |
| Gövde Malzemesi | PVC |
| Bilye Malzemesi | PVC |
| Diş Tipi | NPT |
| Cins | Erkek |
| Giriş Bağlantısı Konumu | Alt |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Erkek |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Boru Çapı | 1/40.64 cm |
| Akış Kesme | Evet |
| Sap Stili | Kol |
| Bağlantı Noktası Türü | Standart |
| Akış Katsayısı (Cv) | 1.5 |
| Sıcaklıktaki Maksimum Basınç | 125 psi @ 140° F |
| Valf Tipi | Bilye |
| Sıcaklık Aralığı | 35° F ila 140° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Conta Malzemesi | Buna-N |
| Uç-Uç Uzunluğu | 2 1/2"6.35 cm |
| Kare Tırnak Boyutu için | Hava, Argon, Helyum, Kripton, Neon, Su, Xenon |
| Toplam | |
| Yükseklik | 2 1/4"5.71 cm |
| Uzunluk | 2 1/2"6.35 cm |
| Koltuk Malzemesi | Buna-N |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Çalıştırma | Kılavuz |
| Kimyasal Direnç (Mükemmel) | Hava, Argon, Helyum, Kripton, Neon, Su, Xenon |
| Bağlantı Portu | Giriş |
| Bağlantı Portu | Çıkış |
| Bağlantı Portu | Çıkış |
| Bağlanır | Boru |
| Bağlantı Tipi | Adaptör |
| Akış Ayar Konum Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | 3 |
| Çıkış Borusu Boyutları | 1/4 × 1/4 |
| Şekil | T-Parçası |
| Valf İşlevi | Yönlendirme |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848180.1085 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Metal vanalara hafif bir alternatif olarak, bunlar plastik gövdeye sahiptir. Dar alanlara sığabilmeleri için düşük profilli bir tutamağa ve kısa uçtan uca uzunluğa sahiptirler. Hepsi bağlantı noktaları arasındaki akışı yönlendirir. Tutamağı çevirerek akışı alt bağlantı noktası girişinden herhangi bir yan bağlantı noktası çıkışına yönlendirin veya akışı tamamen kapatın. Vanalar standart bağlantı noktalıdır, bu nedenle akışı hafifçe kısıtlarlar.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
