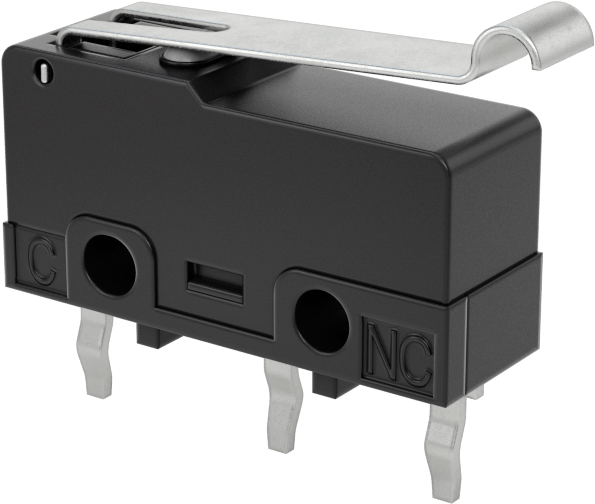

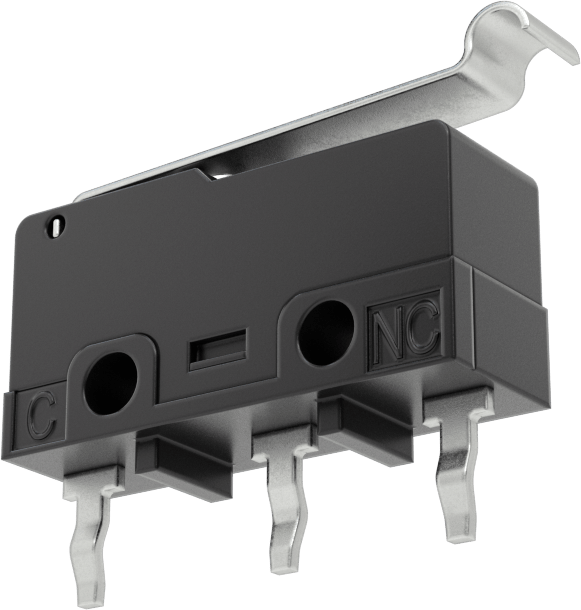

Subminyatür Anında Çalışan Anahtar, Simüle Edilmiş Makaralı Kol, Terminaller

0.1A @ 125V AC

Teknik Çizim

Aktüatör Modeli	Simüle Edilmiş Makaralı Kol
Tel Bağlantı Yöntemi	Lehim
Tel Bağlantısı	Pim Terminali
Kontrol Edilen Devre Sayısı	1
Anahtar Başlangıç Konumu	1 Kapalı veya 1 Açık
Anahtar hareketi	Anlık
Anahtar Tanımı	SPDT
Gerilimde Anahtarlama Akımı	0.1 amp @ 125V AC
Maksimum Gerilim	125V AC
Çalışma Sıcaklığı Aralığı	-10° F ila 185° F
Aktüatör Yüksekliği	0.34"0.86 cm
Terminal Sayısı	3
Gövde
Uzunluk	0.78"1.98 cm
Yükseklik	0.35"0.89 cm
Derinlik	0.25"0.64 cm
Malzeme	Plastik
Kol Uzunluğu	0.62"1.57 cm
Muhafaza Derecesi	IP40
Sertifikasyon	UL Onaylı Bileşen, C-UL Onaylı Bileşen
Çalıştırma Kuvveti	1.8 ozf
Montaj
Dahil Edilen Bağlantı Elemanları	Hayır
Delik Sayısı	2
Delik Çapı	0.09"0.23 cm
Montaj Konumu	Baskılı Devre Kartı
Pim Uzunluğu	0.15"0.38 cm
Anahtar Tipi	Sınır
UL Dosya Numarası	E41515
Menşe Ülke	Çin
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	853650.9040
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır

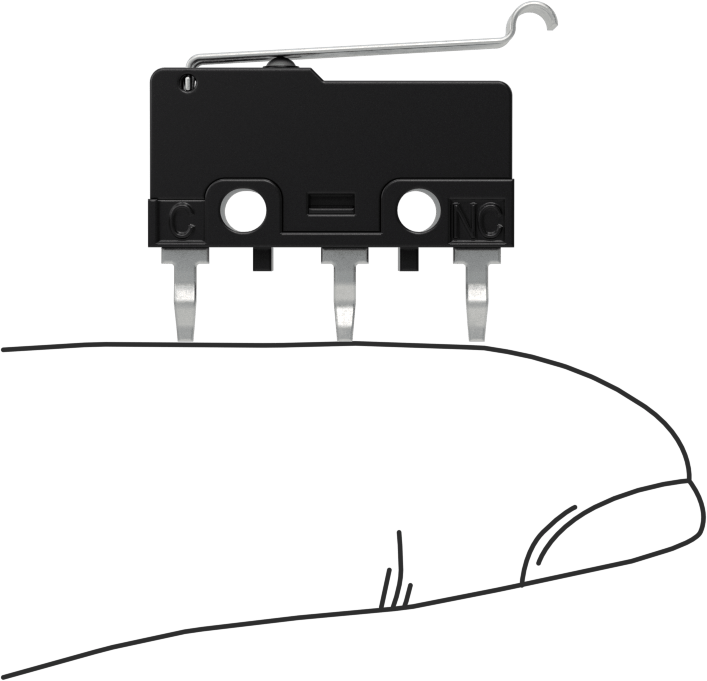

Minyatür Snap-Acting Anahtarlarımızdan en az %25 daha küçük olan bu anahtarlar, genellikle bir aracın kapısı veya motor bölmesinden eylemleri tetiklemek için kullanılır. Diğer anahtarlardan daha hızlı devre açıp kapatırlar ve birbirlerine yakın kaldıkları süreyi azaltarak kontakların yapışmasını önlerler. Ayrıca ark oluşma olasılığını en aza indirirler, böylece elektrik kontaklar arasında atlamaz.

Simüle Edilmiş Makaralı Kol Aktüatör Stili — Simüle edilmiş makaralı kol aktüatör anahtarları, ileri, geri ve tekrarlanan ileri-geri hareketlerle çalıştırılmak üzere aşağı bastırılabilen kavisli bir kola sahiptir.
