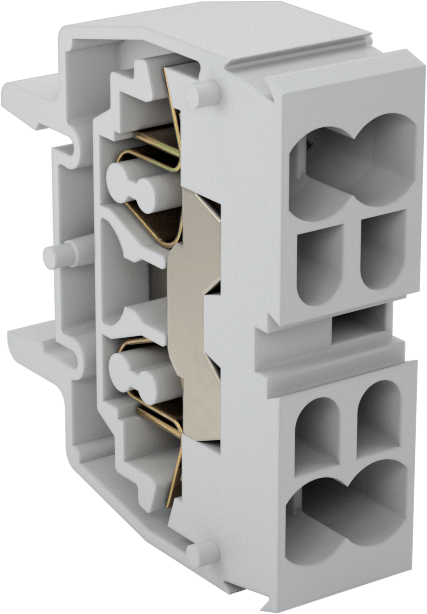

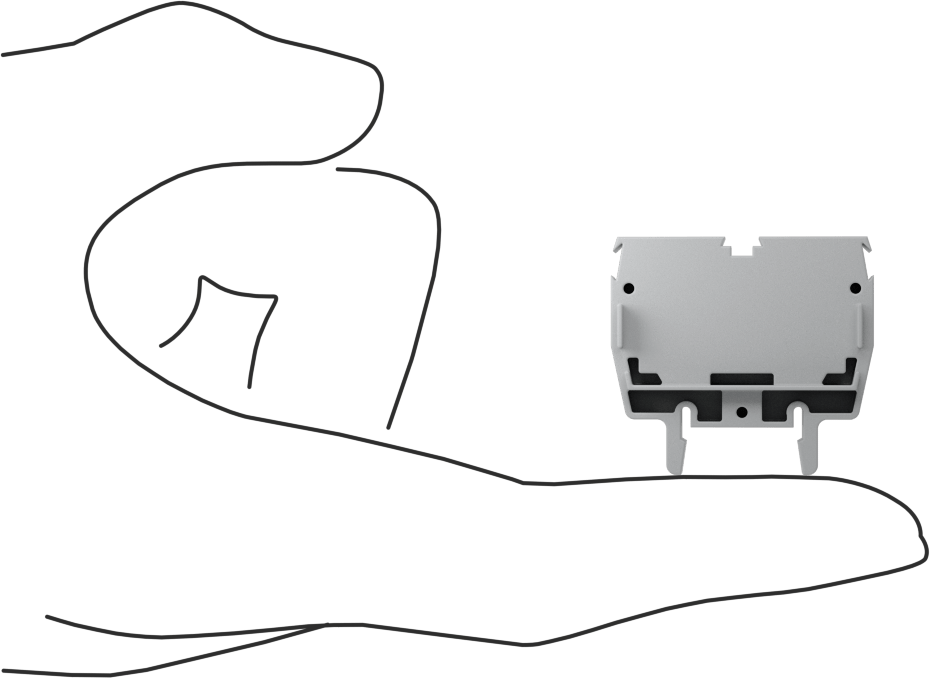

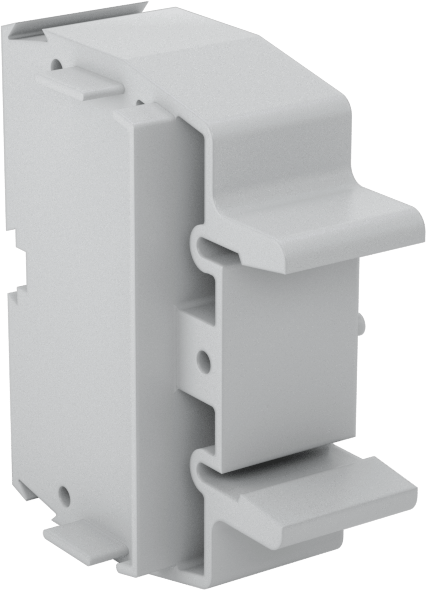

Modüler DIN-Ray Montajlı Terminal Bloğu, Mini, Yaylı Kelepçe
10 mm Genişlik, Gri
| Tel Bağlantısı | Yaylı Kelepçe Terminali |
| Gerilim | 600V AC/600V DC |
| Devre Başına Akım | 24 amp |
| Devre Sayısı | 1 |
| Devre Başına Terminal Sayısı | 4 |
| Tel Kalınlığı (Ga.) İçin | 26 ila 12 |
| Genişlik | 10 mm |
| Yükseklik | 33 mm |
| Renk | Gri |
| DIN Rayı için | |
| Yükseklik | 15 mm |
| Anma Ölçüsü | 2 |
| Muhafaza Derecesi | IP20 |
| Sertifikasyon | CE İşareti, UL Onaylı Bileşen |
| Yanıcılık Sınıfı | UL 94 V-0 |
| Topraklama | Topraklanmamış |
| Uzunluk | 30 mm |
| Montaj Konumu | DIN Rail |
| Performans | Hızlı Bağlantı, Modüler, Yerden Tasarruf, Dokunmaya Dayanıklı |
| Karşılanan Teknik Özellikler | EN 60529, IEC 60529, IEC 60947-1 |
| Sıcaklık | -40° F ila 221° F |
| Menşe Ülke | Fransa, Polonya, İsviçre, Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853690.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürünler | Kapaklar |
| Uç Durdurucular | |
| Çubuk Atlama Kabloları |
Bu ürünler, diğer modüler bloklarımızla aynı voltaj ve gücü desteklerken, dikey alanda yaklaşık yarısı kadar yer kaplar. Bunları, DIN 3 rayından daha alçak olan DIN 2 rayına (mini ray olarak da bilinir) takın.
Vida kelepçesi veya yaylı kelepçe terminalleri, telinizi düzleştirerek titreşim veya çekme sırasında yerinde kalmasını sağlar. Daha güçlü ve daha iletken bir bağlantı için, telin ucuna bir terminal veya tel halkası kıvırın.
Blokları karıştırıp eşleştirerek tek bir kurulumda ihtiyacınız olan tam devre sayısını elde edin. Gerektiğinde sigortalar ve topraklama kablosu için terminal blokları ekleyin. Bloklar, kontrol panellerindeki DIN rayına yan yana takılır ve anında tanımlayabileceğiniz ve erişebileceğiniz düzenli devre sıraları oluşturur.
Yaylı Kelepçeli Terminallere Sahip Terminal Blokları—Vidalarla uğraşmak yerine, kolu çevirerek kablonuzu terminale kelepçeleyin.
Kapaklar — Canlı bir kabloyla kazara teması önlemek için terminal bloğunun açıkta kalan tarafına takın.
Uç Durdurucular—Titreşim veya darbe aldıklarında kaymamaları için bir grup terminal bloğunun ucuna monte edin.
Çubuk Bağlantı Parçaları—Metal çubuklar bloklar arasında elektrik bağlantısı oluşturur, böylece tek bir kabloyla birden fazla bileşeni bağlayabilirsiniz. Bağlantı parçalarının sığması için blokların genişliği aynı olmalıdır. Bağlantı parçalarını demir testeresi veya yüksek kuvvetli tel kesici ile uygun boyda kesin. Bağlantı parçalarının en dıştaki bloklardaki vidalara temas etmemesi için kapaklar ekleyin.
