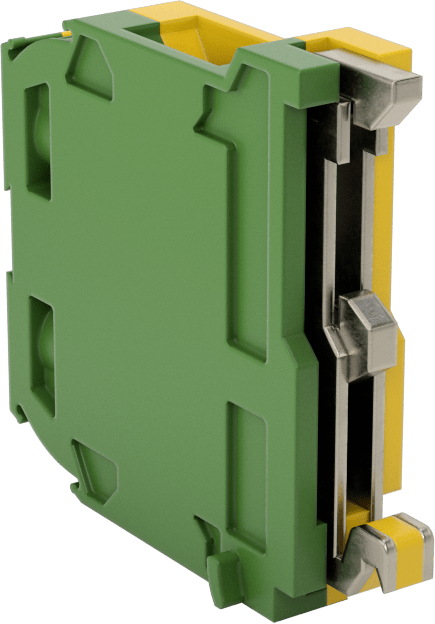

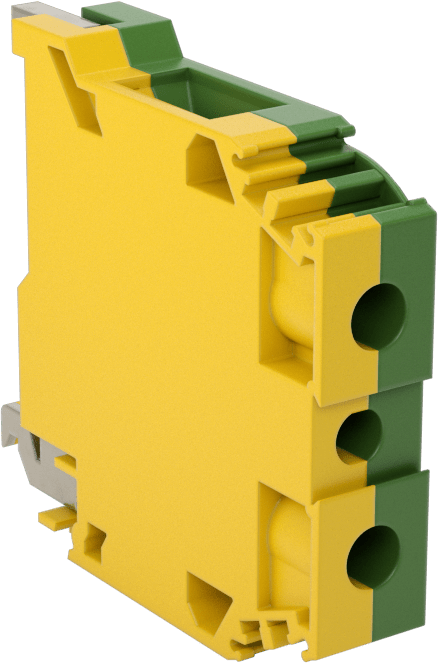

Modüler DIN-Ray Montajlı Terminal Bloğu, Topraklama
10 mm Genişlik
| Tel Bağlantısı | Vidalı Kelepçe Terminali |
| Devre Sayısı | 1 |
| Devre Başına Terminal Sayısı | 2 |
| Tel Kalınlığı (Ga.) İçin | 20 ila 6 |
| Genişlik | 10 mm |
| Yükseklik | 43.8 mm |
| Renk | Yeşil/Sarı |
| DIN Rayı için | |
| Yükseklik | 32 mm, 35 mm |
| Anma Ölçüsü | 1, 3 |
| Muhafaza Derecesi | IP20 |
| Sertifikasyon | CE İşareti, CSA Certified, UL Onaylı Bileşen, VDE Sertifikalı |
| CSA Dosya Numarası | 023701_0_000 |
| Yanıcılık Sınıfı | UL 94 V-0 |
| Topraklama | Topraklanmış |
| Uzunluk | 45.4 mm |
| Montaj Konumu | DIN Rail |
| Performans | Modüler, Dokunmaya Dayanıklı |
| Karşılanan Teknik Özellikler | IEC 60947-7-2 |
| Sıcaklık | -40° F ila 221° F |
| UL Dosya Numarası | E60645 |
| Menşe Ülke | Kanada, Fransa, Fas, Polonya, İsviçre, Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(a)-I |
| Schedule B Numarası | 853690.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Uç Durdurucular |
Bu terminal bloklarını birbiriyle uyumlu bir şekilde birleştirerek, tek bir kurulumda tam olarak ihtiyacınız olan devre sayısını elde edin. Gerektiğinde termokupllar, sigortalar ve topraklama kablosu için bloklar ekleyin. Bloklar, kontrol panellerindeki DIN rayına yan yana takılır ve anında tanımlayabileceğiniz ve erişebileceğiniz düzenli devre sıraları oluşturur.
Vida kelepçeli terminaller, telinizi düzleştirir, böylece titreşim veya çekme durumunda yerinde kalır. Vidayı ayarlamadan sık sık kablolamayı değiştirmeniz gerekiyorsa, yaylı kelepçeli veya kol kelepçeli terminallere sahip hızlı bağlantı terminal bloğunu düşünün.
Topraklanmış—Arıza akımlarının güvenli bir şekilde toprağa akabilmesi için topraklama kablosunu DIN rayına bağlayın. Bu terminal blokları yalnızca devrelerin topraklanması için kullanılmalıdır.
Uç Durdurucular—Titreşim veya darbe aldıklarında kaymamaları için bir grup terminal bloğunun ucuna monte edin.
