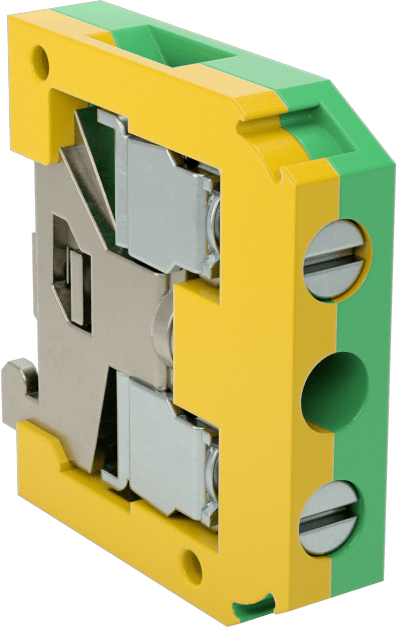

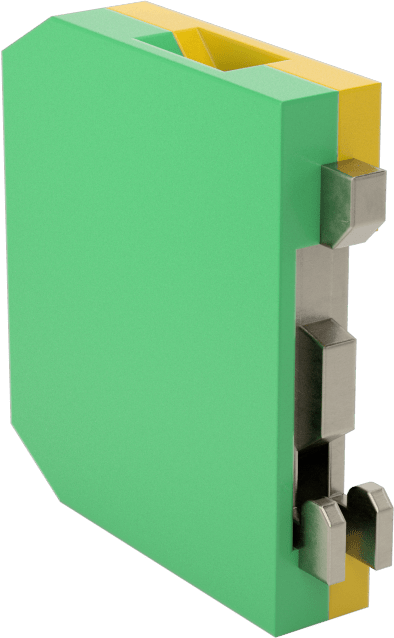

Modüler DIN-Ray Montajlı Terminal Bloğu
Mini, Topraklama
| Tel Bağlantısı | Vidalı Kelepçe Terminali |
| Devre Sayısı | 1 |
| Devre Başına Terminal Sayısı | 2 |
| Tel Kalınlığı (Ga.) İçin | 22 ila 12 |
| Genişlik | 6 mm |
| Yükseklik | 28 mm |
| Renk | Yeşil/Sarı |
| DIN Rayı için | |
| Yükseklik | 15 mm |
| Anma Ölçüsü | 2 |
| Muhafaza Derecesi | IP20 |
| Sertifikasyon | CE İşareti, UL Onaylı Bileşen |
| Yanıcılık Sınıfı | UL 94 V-0 |
| Topraklama | Topraklanmış |
| Uzunluk | 31 mm |
| Montaj Konumu | DIN Rail |
| Performans | Modüler, Yerden Tasarruf, Dokunmaya Dayanıklı |
| Karşılanan Teknik Özellikler | IEC 60947-7-2 |
| Sıcaklık | -40° F ila 221° F |
| Menşe Ülke | Fransa, Fas, Polonya, İsviçre, Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853690.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürünler | Kapaklar |
| Uç Durdurucular |
Bu ürünler, diğer modüler bloklarımızla aynı voltaj ve gücü desteklerken, dikey alanda yaklaşık yarısı kadar yer kaplar. Bunları, DIN 3 rayından daha alçak olan DIN 2 rayına (mini ray olarak da bilinir) takın.
Vida kelepçesi veya yaylı kelepçe terminalleri, telinizi düzleştirerek titreşim veya çekme sırasında yerinde kalmasını sağlar. Daha güçlü ve daha iletken bir bağlantı için, telin ucuna bir terminal veya tel halkası kıvırın.
Blokları karıştırıp eşleştirerek tek bir kurulumda ihtiyacınız olan tam devre sayısını elde edin. Gerektiğinde sigortalar ve topraklama kablosu için terminal blokları ekleyin. Bloklar, kontrol panellerindeki DIN rayına yan yana takılır ve anında tanımlayabileceğiniz ve erişebileceğiniz düzenli devre sıraları oluşturur.
Topraklanmış—Arıza akımlarının güvenli bir şekilde toprağa akabilmesi için topraklama kablosunu DIN rayına bağlayın. Bu terminal blokları yalnızca devrelerin topraklanması için kullanılmalıdır.
Vida-Kelepçe-Terminal Kablo Bağlantısı—Bir vida, kelepçeyi kabloya bastırarak güvenli bir tutuş sağlar.
Kapaklar — Canlı bir kabloyla kazara teması önlemek için terminal bloğunun açıkta kalan tarafına takın.
Uç Durdurucular—Titreşim veya darbe aldıklarında kaymamaları için bir grup terminal bloğunun ucuna monte edin.
