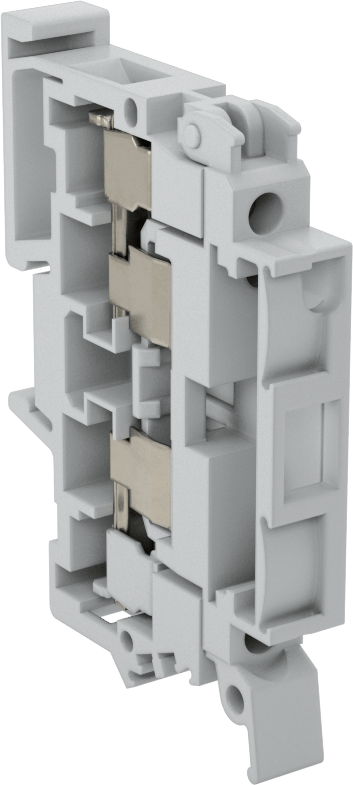

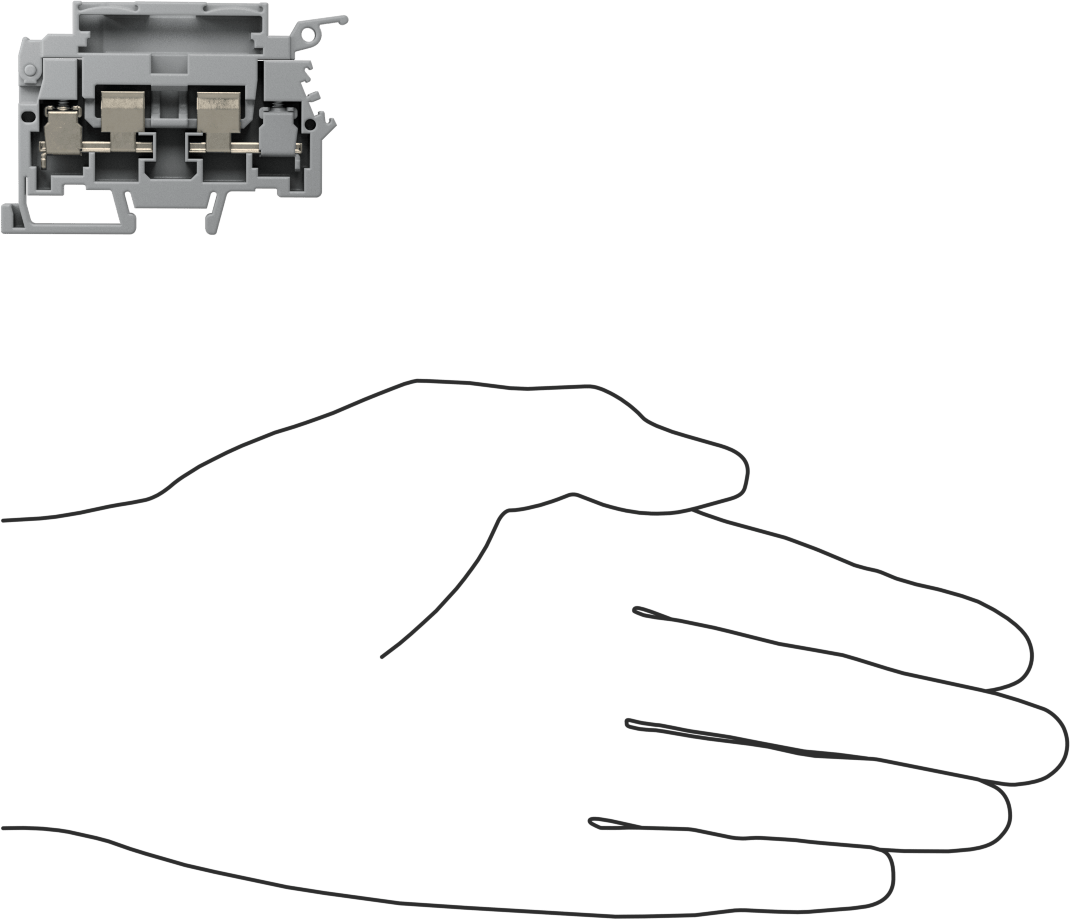

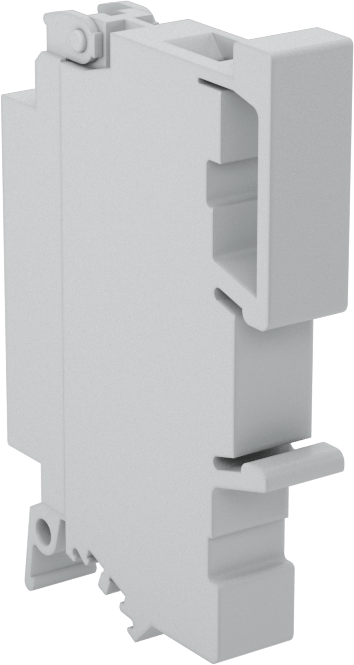

Modüler DIN-Ray Montajlı Terminal Bloğu
Sigorta Tutuculu Mini
| Aşırı Yük Koruma Tipi | Sigorta |
| Tel Bağlantısı | Vidalı Kelepçe Terminali |
| Gerilim | 630V AC |
| Devre Başına Akım | 6.3 amp |
| Devre Sayısı | 1 |
| Devre Başına Terminal Sayısı | 2 |
| Tel Kalınlığı (Ga.) İçin | 18 ila 12 |
| Genişlik | 8 mm |
| Yükseklik | 59.5 mm |
| Sigorta için | |
| Toplam Çap | 5 mm |
| Toplam Uzunluk | 20 mm |
| Tip | Seramik, Cam |
| Renk | Gri |
| DIN Rayı için | |
| Yükseklik | 15 mm |
| Anma Ölçüsü | 2 |
| Muhafaza Derecesi | IP20 |
| Sertifikasyon | CE İşareti, UL Onaylı Bileşen |
| Yanıcılık Sınıfı | UL 94 V-0 |
| Topraklama | Topraklanmamış |
| Uzunluk | 41 mm |
| Montaj Konumu | DIN Rail |
| Performans | Modüler, Yerden Tasarruf, Dokunmaya Dayanıklı, Aşırı Yük Koruması |
| Karşılanan Teknik Özellikler | IEC 60947-7-2 |
| Sıcaklık | -40° F ila 221° F |
| Menşe Ülke | Fransa, Fas, Polonya, İsviçre, Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853690.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürünler | Kapaklar |
| Uç Durdurucular |
Bu ürünler, diğer modüler bloklarımızla aynı voltaj ve gücü desteklerken, dikey alanda yaklaşık yarısı kadar yer kaplar. Bunları, DIN 3 rayından daha alçak olan DIN 2 rayına (mini ray olarak da bilinir) takın.
Vida kelepçesi veya yaylı kelepçe terminalleri, telinizi düzleştirerek titreşim veya çekme sırasında yerinde kalmasını sağlar. Daha güçlü ve daha iletken bir bağlantı için, telin ucuna bir terminal veya tel halkası kıvırın.
Blokları karıştırıp eşleştirerek tek bir kurulumda ihtiyacınız olan tam devre sayısını elde edin. Gerektiğinde sigortalar ve topraklama kablosu için terminal blokları ekleyin. Bloklar, kontrol panellerindeki DIN rayına yan yana takılır ve anında tanımlayabileceğiniz ve erişebileceğiniz düzenli devre sıraları oluşturur.
Sigorta—Aşırı akımın ekipmanınıza zarar vermemesi için yerleşik sigorta yuvasına bir sigorta takın. Akım sınırı aşarsa, sigorta atar ve bağlı bileşenlere giden gücü keser.
Vida-Kelepçe-Terminal Kablo Bağlantısı—Bir vida, kelepçeyi kabloya bastırarak güvenli bir tutuş sağlar.

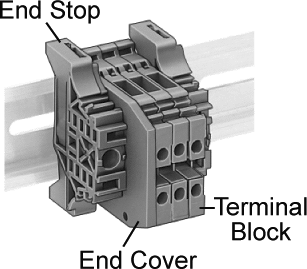

Kapaklar — Canlı bir kabloyla kazara teması önlemek için terminal bloğunun açıkta kalan tarafına takın.
Uç Durdurucular—Titreşim veya darbe aldıklarında kaymamaları için bir grup terminal bloğunun ucuna monte edin.
