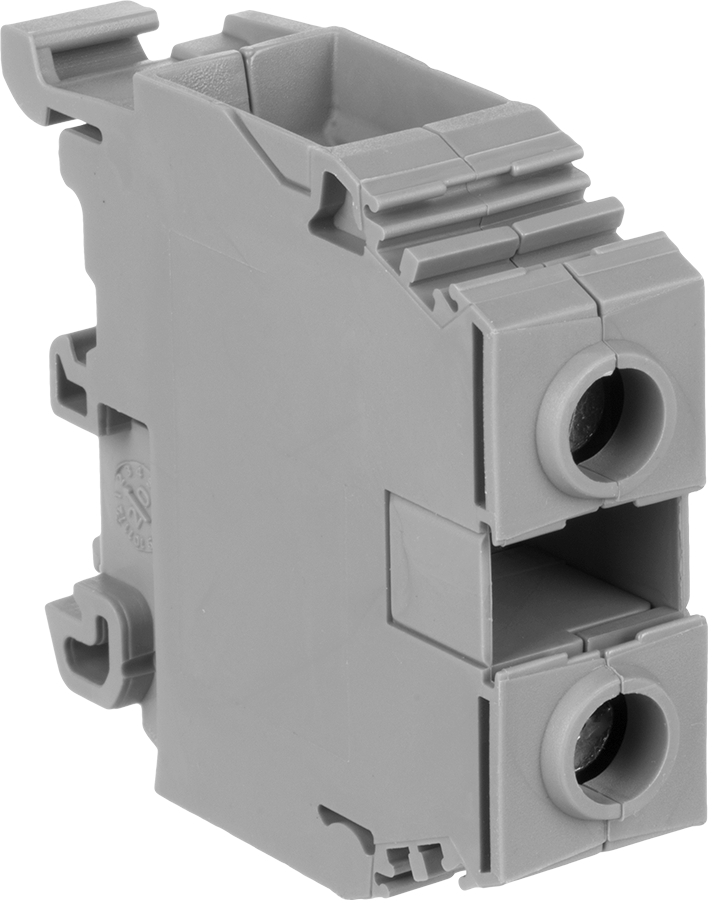

Modüler DIN-Ray Montajlı Terminal Bloğu
1 Devre ile, 16 mm Genişlik
| Tel Bağlantısı | Vidalı Kelepçe Terminali |
| Gerilim | 1,000V AC |
| Devre Başına Akım | 125 amp |
| Devre Sayısı | 1 |
| Devre Başına Terminal Sayısı | 2 |
| Tel Kalınlığı (Ga.) İçin | 10 ila 1/0 |
| Genişlik | 16 mm |
| Yükseklik | 49 mm |
| DIN Rayı için | |
| Yükseklik | 32 mm, 35 mm |
| Anma Ölçüsü | 1, 3 |
| Muhafaza Derecesi | IP20 |
| Sertifikasyon | CE İşareti, CSA Certified, UL Onaylı Bileşen, VDE Sertifikalı |
| CSA Dosya Numarası | 023701_0_000 |
| Yanıcılık Sınıfı | UL 94 V-0 |
| Topraklama | Topraklanmamış |
| Uzunluk | 55 mm |
| Montaj Konumu | DIN Rail |
| Performans | Modüler, Dokunmaya Dayanıklı, Renk Seçimi |
| Karşılanan Teknik Özellikler | EN 60529, IEC 60529, IEC 60947-1 |
| Sıcaklık | -40° F ila 221° F |
| UL Dosya Numarası | E60645 |
| Menşe Ülke | Kanada, Çin, Fransa, Fas, Polonya, Güney Kore, İsviçre, Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853690.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürünler | Uç Durdurucular |
| Çubuk Atlama Kabloları |
Bu terminal bloklarını birbiriyle uyumlu bir şekilde birleştirerek, tek bir kurulumda tam olarak ihtiyacınız olan devre sayısını elde edin. Gerektiğinde termokupllar, sigortalar ve topraklama kablosu için bloklar ekleyin. Bloklar, kontrol panellerindeki DIN rayına yan yana takılır ve anında tanımlayabileceğiniz ve erişebileceğiniz düzenli devre sıraları oluşturur.
Vida kelepçeli terminaller, telinizi düzleştirir, böylece titreşim veya çekme durumunda yerinde kalır. Vidayı ayarlamadan sık sık kablolamayı değiştirmeniz gerekiyorsa, yaylı kelepçeli veya kol kelepçeli terminallere sahip hızlı bağlantı terminal bloğunu düşünün.
Uç Durdurucular—Titreşim veya darbe aldıklarında kaymamaları için bir grup terminal bloğunun ucuna monte edin.
Çubuk Bağlantı Parçaları—Metal çubuklar bloklar arasında elektrik bağlantısı oluşturur, böylece tek bir kabloyla birden fazla bileşeni bağlayabilirsiniz. Bağlantı parçalarının sığması için blokların genişliği aynı olmalıdır. Bağlantı parçalarını demir testeresi veya yüksek kuvvetli tel kesici ile uygun boyda kesin. Bağlantı parçalarının en dıştaki bloklardaki vidalara temas etmemesi için kapaklar ekleyin.
