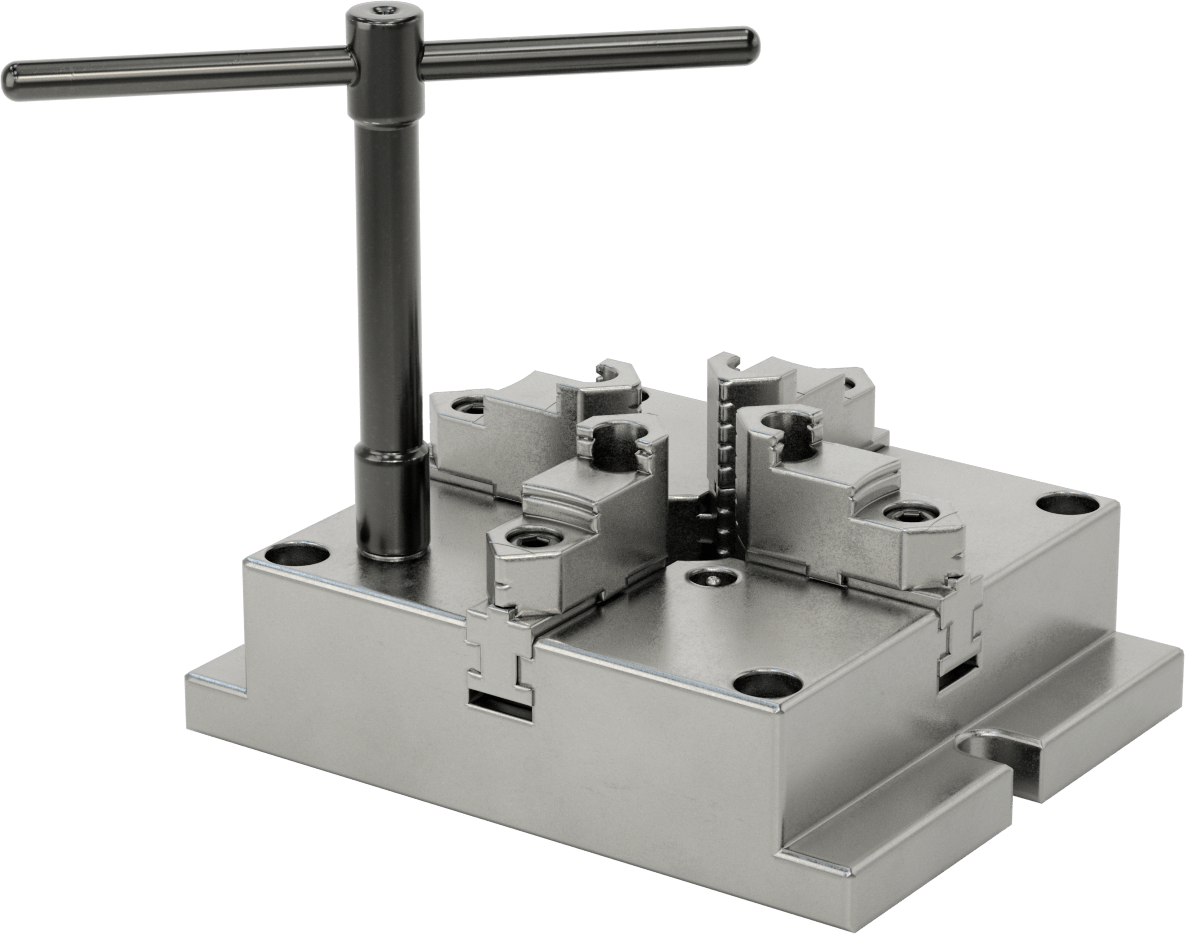

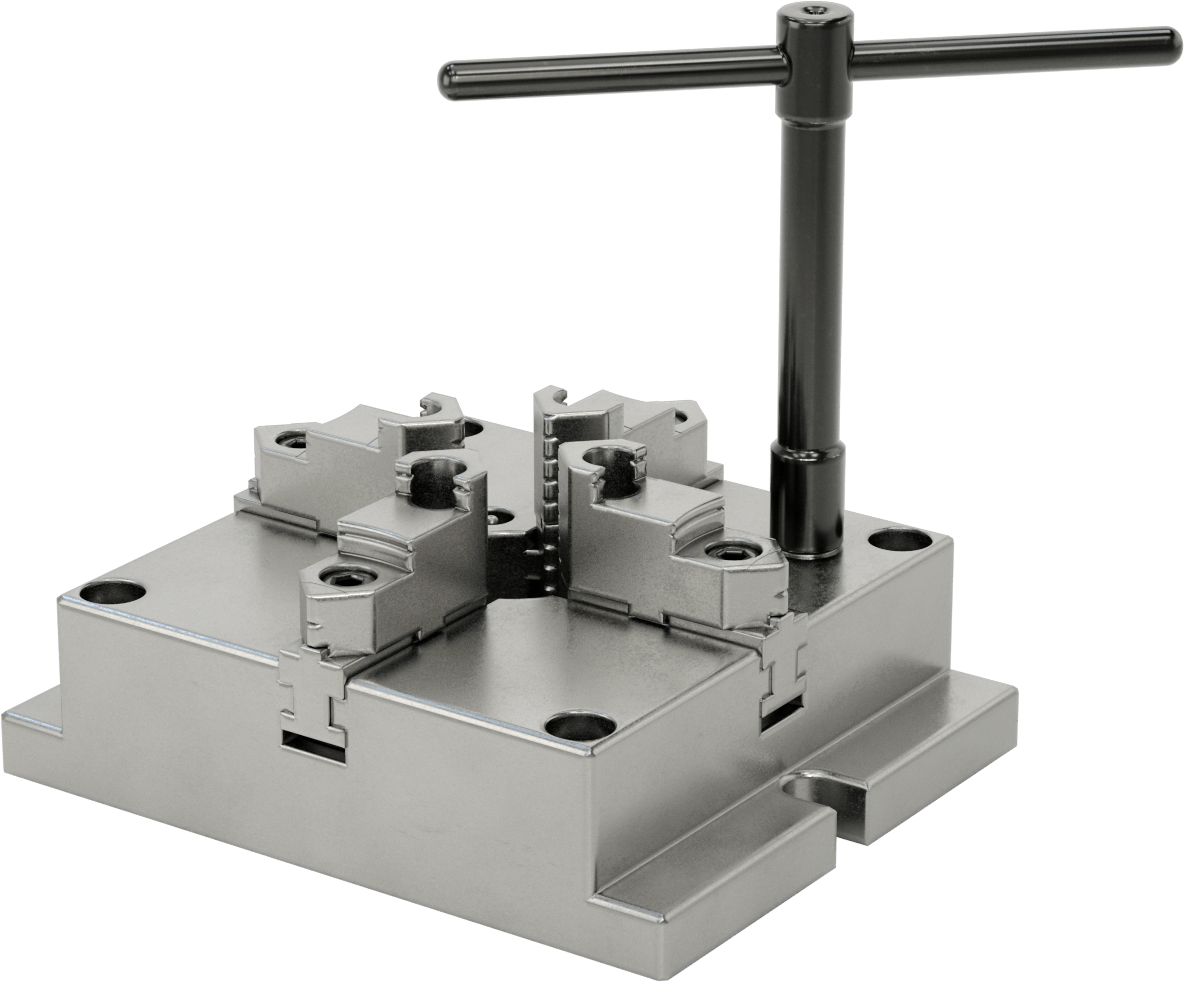

Sabit Sıkıştırma Çenesi Fikstürü
4 Ters Çevrilebilir Çeneli, 5 mm ila 162 mm İş Parçası Dış Çapı için
| Çene Sayısı | 4 |
| Çene Tipi | Ters çevrilebilir |
| İş Parçası İçin | |
| Dış Çap | 3/16“ ila 6 3/8” (5 ila 162 mm) |
| ID | 2 7/16“ ila 6 3/8” (62 ila 162 mm) |
| Merkez Delik Çapı | 2 5/32" (55 mm) |
| Adet | 7 7/8" (200 mm) |
| Wd. | 7 7/8" (200 mm) |
| Yükseklik | 1 25/32" (45 mm) |

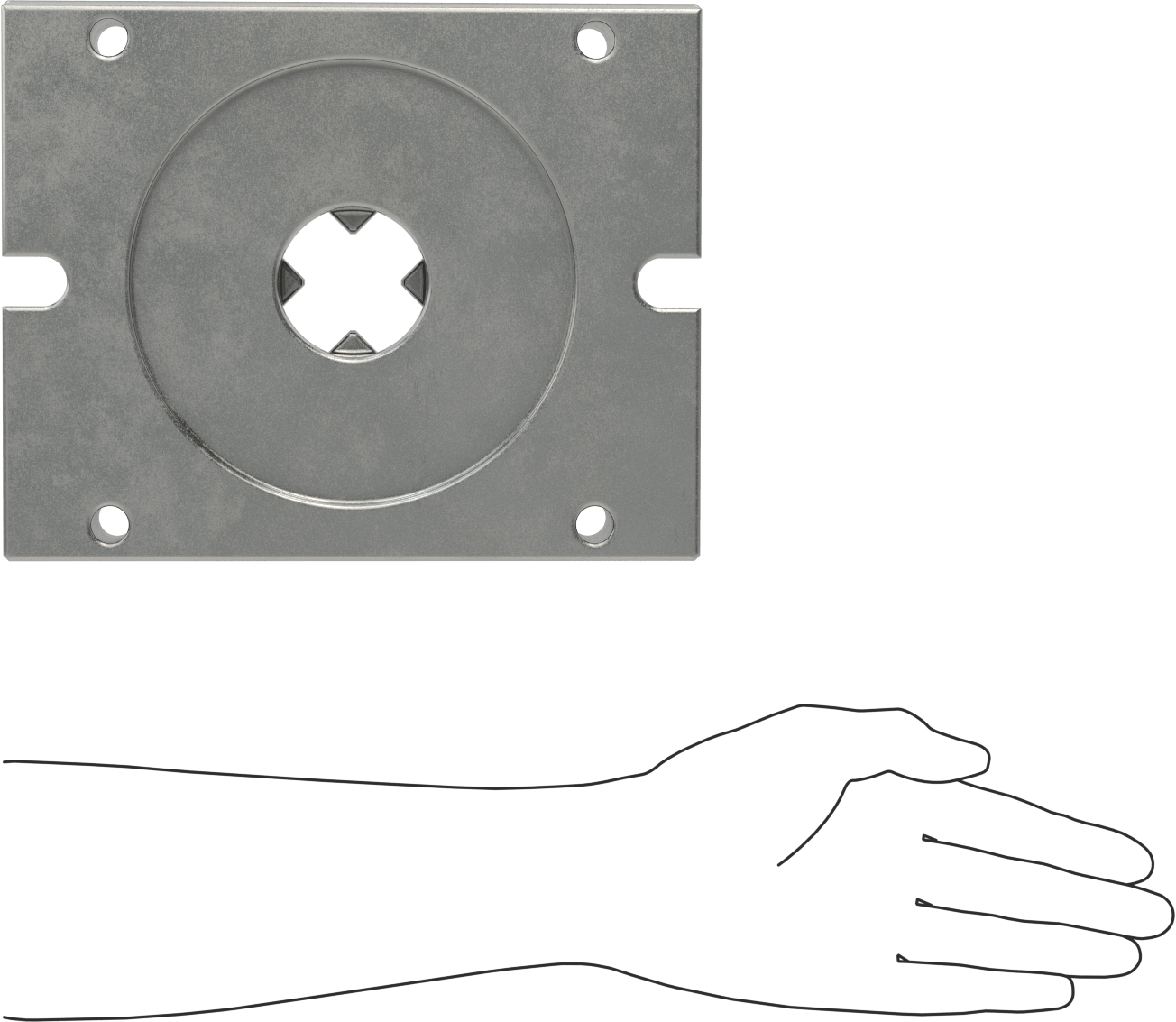

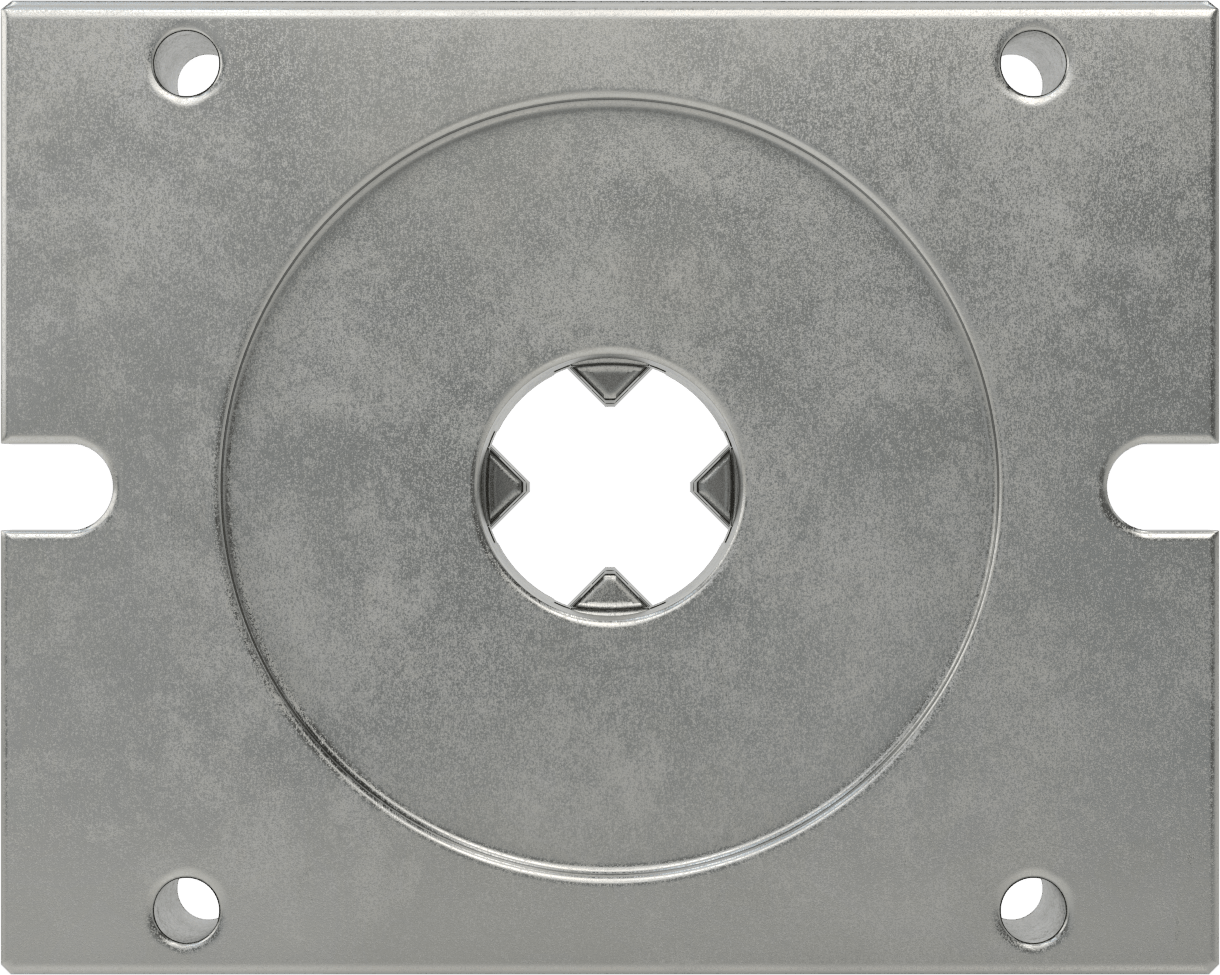

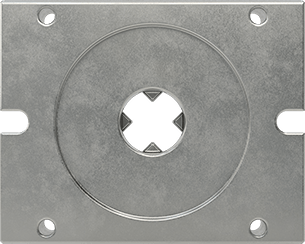

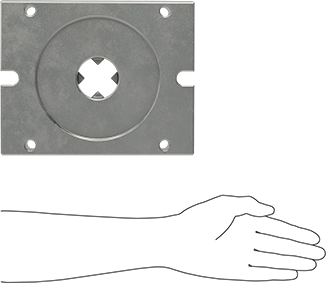

| Taban | |
| Uzunluk | 9 27/32" (250 mm) |
| Genişlik | 7 7/8" (200 mm) |
| Yükseklik | 25/32" (20 mm) |
| Malzeme | Çelik |
| Montaj Yuvaları | |
| Adet | 2 |
| Genişlik | 11/16" (18 mm) |
| İçerir | Bir set sertleştirilmiş ters çevrilebilir çene, Bir adet mandren anahtarı |
| Kavrama Konumu | İç, Dışarısı |
| Performans | Kendinden Merkezlemeli |
| Güç Kaynağı | Kılavuz |
| Ölçü Birimleri | İnç/Metrik |
| Menşe Ülke | Tayvan |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 846630.8000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu fikstürleri freze makinesine, matkap presine veya diğer düz yüzeylere monte edin ve çeneleri kullanarak iş parçalarını kavrayın. Düşük profilli tasarımları, takım açıklığını en üst düzeye çıkararak verimli bir şekilde işleme yapmanıza yardımcı olur. Çeneler, 0,02 mm hassasiyetinde tekrarlanabilir merkezleme için sıkı toleranslara göre hassas bir şekilde taşlanmıştır. Bu fikstürler kendinden merkezlemelidir; kaydırmalı çalıştırma kullanırlar, bu da tüm çenelerin kapanırken iş parçasını merkezlemek için uyumlu bir şekilde hareket ettiği anlamına gelir.
Her bir fikstür, iç veya dış kavrama için takabileceğiniz ters çevrilebilir çenelerle birlikte gelir. Çeneleri açmak veya kapatmak için ürünle birlikte verilen anahtarı kullanın.
4 Çeneli — Dört çeneli fikstürler, üç çeneli olanlara göre daha fazla tutma gücüne sahiptir, bu nedenle genellikle kare veya dikdörtgen iş parçalarında kullanılır.
