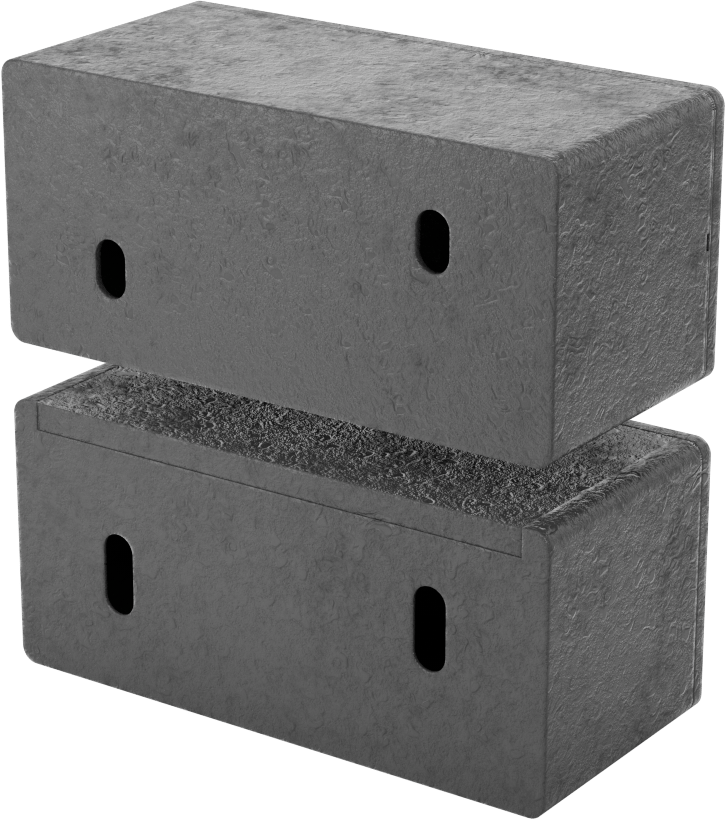

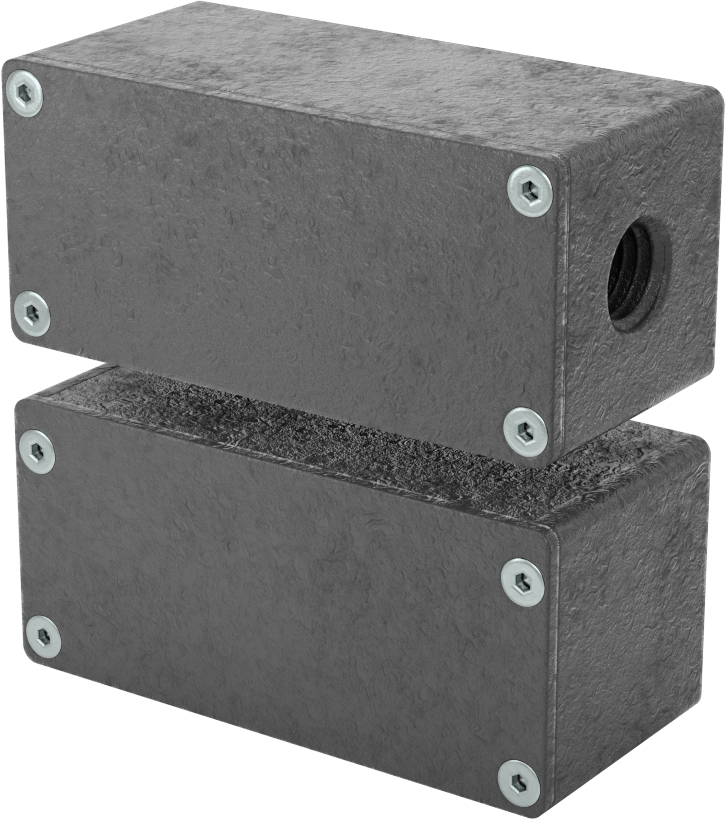

Kurcalamaya Dayanıklı Manyetik Kontak Alarm Anahtarı

1/2 Kanal Bağlantılı Yüzey Montajı

Teknik Cizim

Gövde Malzemesi	Boyalı Çinko Alaşımı
Tel Bağlantısı	Vida Terminali
Montaj Türü	Vida Takma
Montaj
Konum	Yüzey
Dahil Edilen Bağlantı Elemanları	Evet
Delik Sayısı	2
Delik Uzunluğu	0.4"1.02 cm
Delik Genişliği	0.16"0.41 cm
Kontrol Edilen Devre Sayısı	2
Anahtar Başlangıç Konumu	1 Kapalı ve 1 Açık
Anahtar Tanımı	DPST-1NO/1NC
Gerilimde Anahtarlama Akımı	0.2 amp @ 30V DC
Maksimum Algılama Mesafesi	0.26"0.66 cm
Terminal Sayısı	7
Kablo Kanalı Standart Boyutu	1/2
Uzunluk	2.96"7.52 cm
Genişlik	1.38"3.51 cm
Yükseklik	1.34"3.40 cm
Özellikler	Yardımcı NO (Normalde Açık) Alarmı
Muhafaza Derecesi	IP67
Sertifikasyon	UL Listed, C-UL Listeli, CE İşareti
Kablo Kanalı Cinsiyeti	Dişi
Kablo Kanalı Diş Tipi	NPT
Çevre	Tozlu, Dalgıç
İçerir	Mıknatıs
Delik Standart Boyutu	1/2
Çıkarılabilir Delik Sayısı	1
Performans	Kurcalamaya Dayanıklı
Sensör Türü	Manyetik
Anahtar Tipi	Temassız
UL Dosya Numarası	BP21118
Menşe Ülke	Avustralya
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	Uygun Değil
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	854370.9665
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır

Alarm sistemine bağlı kodlu mıknatıslar ve kontakların birleşimiyle kapı veya pencerelerin yetkisiz kullanımını önleyin. Kodlu mıknatıslar, normal mıknatıslarla atlanamayacakları anlamına gelir. Bu anahtarlar, mıknatıs anahtarın algılama mesafesine girdiğinde devreye girer ve mıknatıs uzaklaştığında sıfırlanır. Mıknatısı kapınıza veya pencerenize, anahtarı ise çerçeveye monte edin. Anahtar kontaklarını bir alarm sistemine bağlayın; bu sistem, kapınız veya pencereniz açıldığında mıknatıs uzaklaştığında devreye girecektir.

Yüzeye Monte—Yüzeye monte anahtarlar, kapınızın yüzeyine monte edilir.

Kablo Kanalı Anma Ölçüsüu 1/2—1/2 kablo kanalı bağlantısına sahip anahtarlar, kablo kanalınıza doğrudan takılmaya hazırdır.
