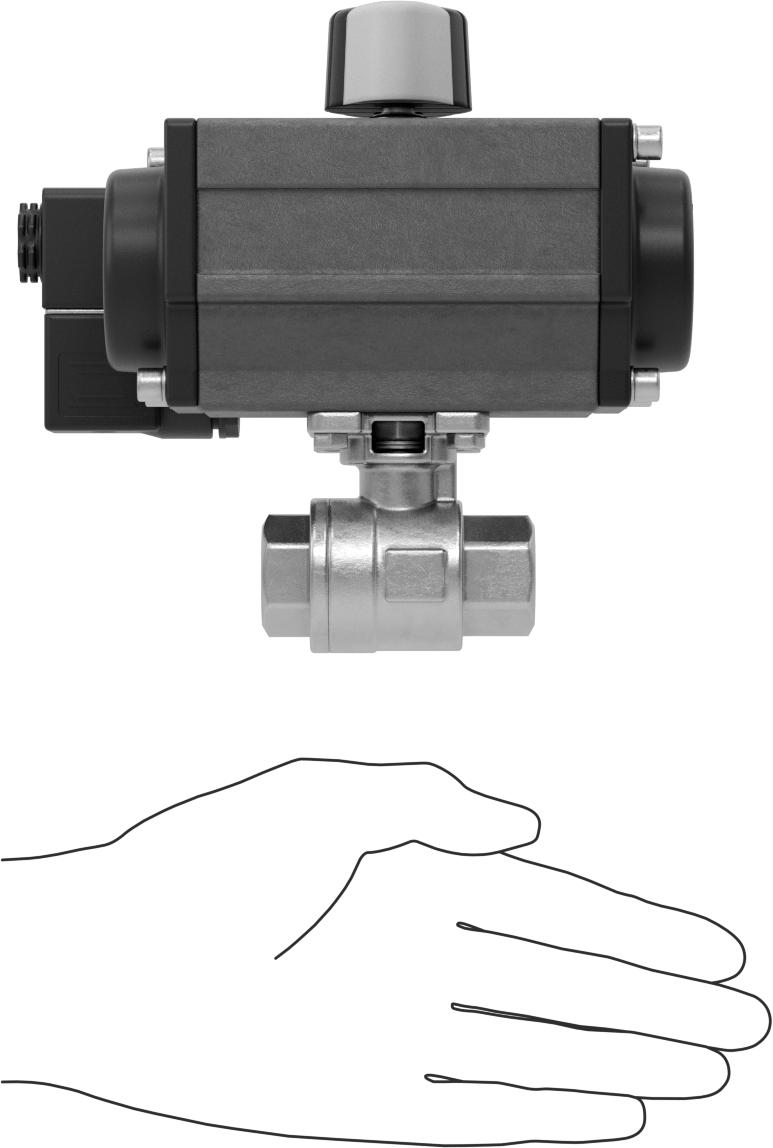

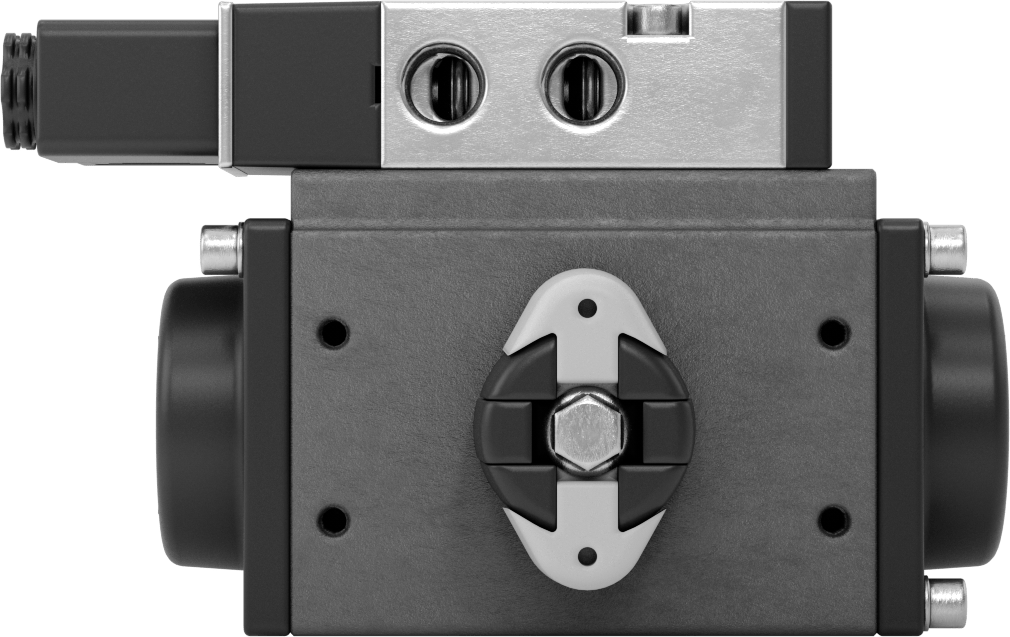

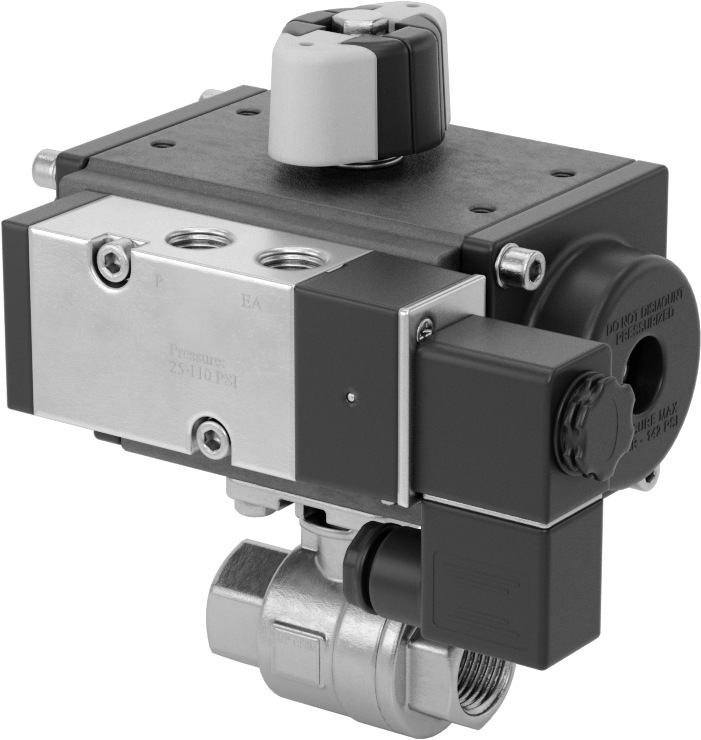

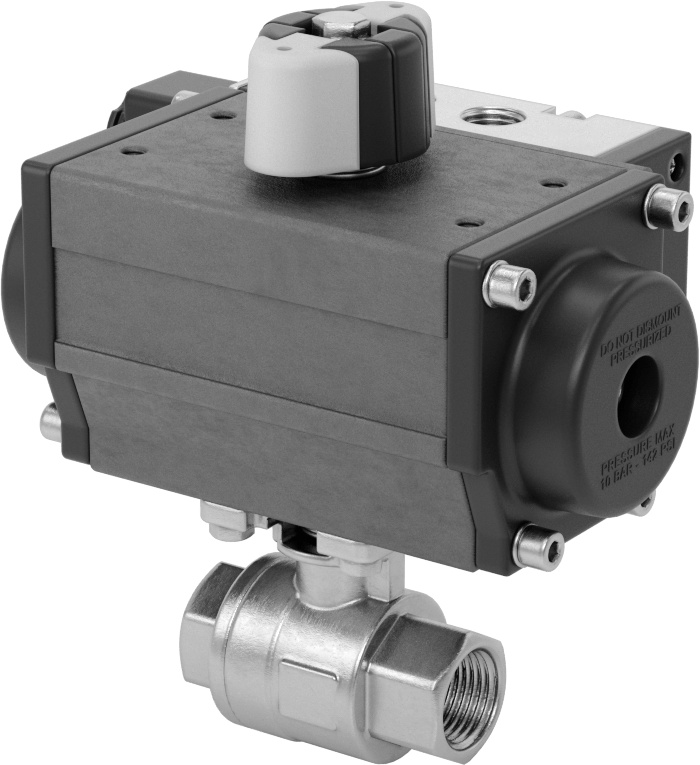

Yüksek Akışlı Hava Tahrikli NEMA 4 316 Paslanmaz Çelik Gövde Valf
DIN Connection, Tek Etkili, 1/2 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/4 |
| Çalıştırma Stili | Tek Etkili |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Çalıştırma Mekanizması | Hava ile Açılan, Yaylı Geri Dönüş |
| Kare Tırnak Boyutu için | Su, Yağ, Hava, Argon, Helyum, Neon, Xenon, Kripton |
| Bağlantı Noktası Türü | Dolu |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/21.27 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 15 |
| Maksimum Basınç | 1000 psi @ 200° F |
| Basınç Düşüşü | Basınç Düşüşü Destekli |
| Gerekli Min. Basınç Düşüşü | 1 psi0.07 bar |
| Manuel Geçiş | Evet |
| Çalıştırma Süresi | 0.6 sec. |
| Sıcaklık Aralığı | -20° ila 450° F |
| Aktüatör Sıcaklık Aralığı | 35° ila 120° F |
| Gerilim | 120V AC |
| Frekans | 50 Hz, 60 Hz |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | Cam Dolgulu PTFE Plastik |
| Ambalaj Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Alüminyum |
| Valf Uzunluğu | 2 9/16"6.51 cm |
| Vana Genişliği | 1 7/16"3.65 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 5 1/2"13.97 cm |
| Aktüatör Genişliği | 2 5/8"6.67 cm |
| Toplam | |
| Uzunluk | 5 7/16"13.81 cm |
| Yükseklik | 6 1/16"15.40 cm |
| Genişlik | 3 3/4"9.53 cm |
| Hava | |
| Bağlantı | 1/4 NPT Dişi |
| Basınç Aralığı | 25 ila 110 psi |
| Montaj Yönü | Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Görsel Akış Göstergesi | Evet |
| Yığın Yönü için | Evet |
| Tel Bağlantı Tipi | DIN |
| DIN Türü | B |
| Çevre Derecelendirmesi | IP65, NEMA 4 |
| Karşılanan Teknik Özellikler | CE İşareti |
| Pilot Valf Dahil | Evet |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Argon, İçecek, Bütan, Karbondioksit, Klor, Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Gıda, Akaryakıt, Benzin, Helyum, Hidroklorik Asit (%100 Konsantrasyon), İzopropil Alkol, Gazyağı, Kripton, Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metil Etil Keton, Mineral Solvent, Doğal Gaz, Neon, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Propan, Tuzlu Su, Sabun Çözeltileri, Sodyum Hidroksit (%25 Konsantrasyon), Toluen, Su, Xenon, Ksilen |
| Orta | Amonyak, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Buhar |
| Yetersiz | İçme Suyu, Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Metanol, Oksijen, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848180.9040 |
| ECCN | 2B999 |
| İlgili Ürün | Yedek Pnömatik Aktüatörler |
Aktüatörlü küresel vanalar olarak da bilinen bu vanalar, diğer hava tahrikli vanalara göre daha yüksek akış hızları sağlar. Sıkıştırılmış hava ile çalışır ve motor tahrikli vanalara göre akışı daha hızlı bir şekilde otomatik olarak başlatır ve durdurur. Aktüatöre giden havayı, ürünle birlikte verilen elektrikli pilot vana veya manuel açma/kapama vanası (ürünle birlikte verilmez) kullanarak kontrol etmeniz gerekir.
Tek etkili aktüatörler, vanayı açmak için sadece hava basıncına ihtiyaç duyar; hava kesildiğinde otomatik olarak yay etkisiyle kapanır. Bu vanalar, çalıştırılmadıkça normalde kapalıdır. 316 paslanmaz çelik vanalar mükemmel korozyon direncine sahiptir.
Basınç düşüşü destekli valflerin çalışması için giriş ve çıkış arasında minimum bir basınç düşüşü gerekir; giriş basıncı, çıkış basıncından daha yüksek olmalıdır.
Doğrudan montajlı aktüatörler, hareketi en aza indirgemek ve aşınmayı azaltmak için vana gövdesine doğrudan takılır.
Tam portlu vanalar akışı kısıtlamaz.
IP65 vanalar toza ve düşük basınçlı su püskürmelerine dayanıklıdır. NEMA 4 vanalar yıkamaya, su sıçramasına ve toza dayanıklıdır.
Aktüatörün üstünde görsel akış göstergesi bulunan vanalar, vananın açık mı yoksa kapalı mı olduğunu gösterir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
