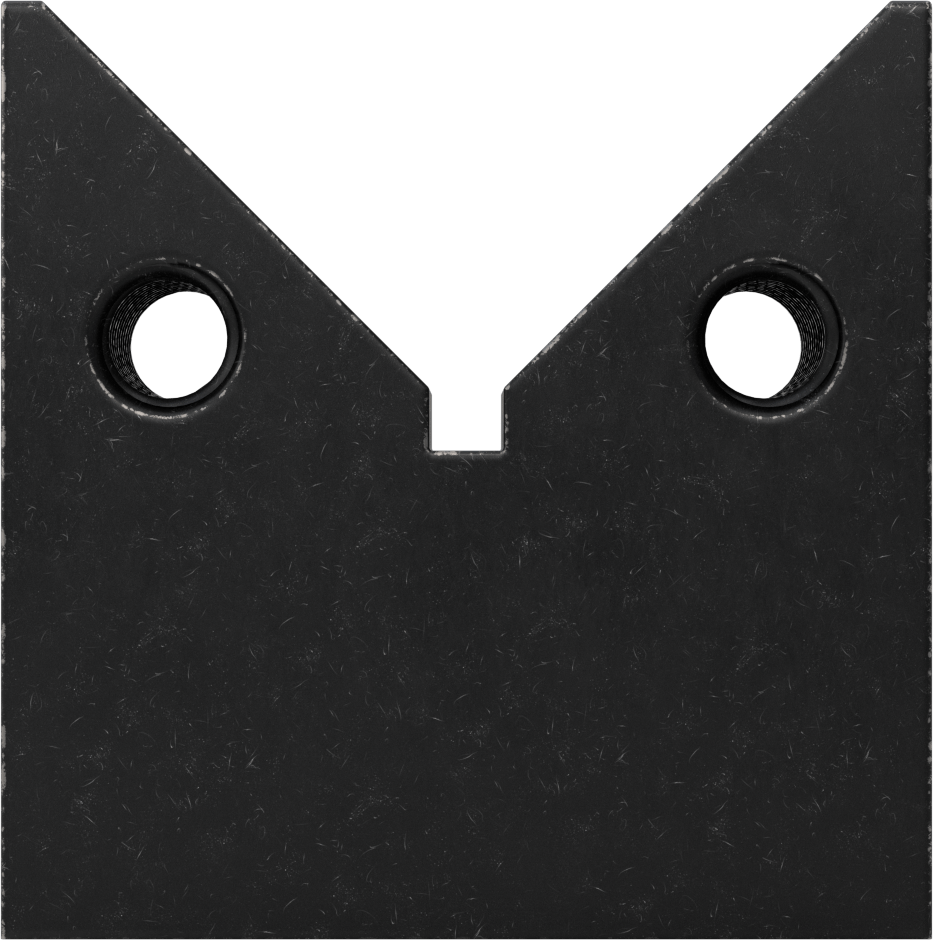

Izgara Fikstürleri için Hassas Konumlandırmalı V-Blok, Flanş Montajı
4“ Uzunluk x 3-1/8 (0.32 cm)” Genişlik
| Montaj Türü | Flanş |
| Montaj Delikleri | |
| Adet | 2 |
| Vida Boyutu | 1/2"1.27 cm |
| Stil | Düz |
| Satış Adı | Bireysel |
| V-Blok Tipi | Standart |
| İş Parçası Çapı İçin | |
| Minimum | 5/8"1.59 cm |
| Maksimum | 3 1/8"7.94 cm |
| Uzunluk | 4"10.16 cm |
| Genişlik | 3 1/8"7.94 cm |
| Yükseklik | 3 1/8"7.94 cm |
| V Açısı | 90° |
| V Derinliği | 1 1/2"3.81 cm |
| V Genişlik | 2 7/8"7.30 cm |
| Geçiş Delikleri | |
| Adet | 4 |
| Diş Boyutu | 1/2"-131.27 cm |
| Tip | Dişli |
| Tolerans | |
| Düzgünlük | 0.001"0.00 cm |
| Paralellik | 0.001"0.00 cm |
| Montaj Yuvası Genişliği | 1/2"1.27 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Malzeme | Siyah Oksit Çelik |
| İşlenebilir | Hayır |
| İçerir | Burçlar |
| Performans | Hassas Konumlandırma |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 846620.8065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürünler | Çıkarılabilir Pimler |
| Dişli Başlı Vidalar |
Her montaj deliğinin içindeki hassas burç, bu V-blokları plakalara, kolonlara ve diğer ızgara sabitlemelerine nokta hassasiyetinde sıkıştırmanıza yardımcı olur. Geçiş delikleri, merkezden merkeze 2“ aralıklı endüstri standardı 1/2”-13 dişli deliklerle uyumludur. Çelikten üretilen bu bloklar, ortalanmış bir oluk ve dikdörtgen yüzler için sıkı toleranslara göre taşlanmıştır. Çökmelere ve aşınmaya dayanacak şekilde sertleştirilmişlerdir, böylece zamanla şekillerini korurlar. Siyah oksit kaplama, korozyonu önlemeye yardımcı olur.

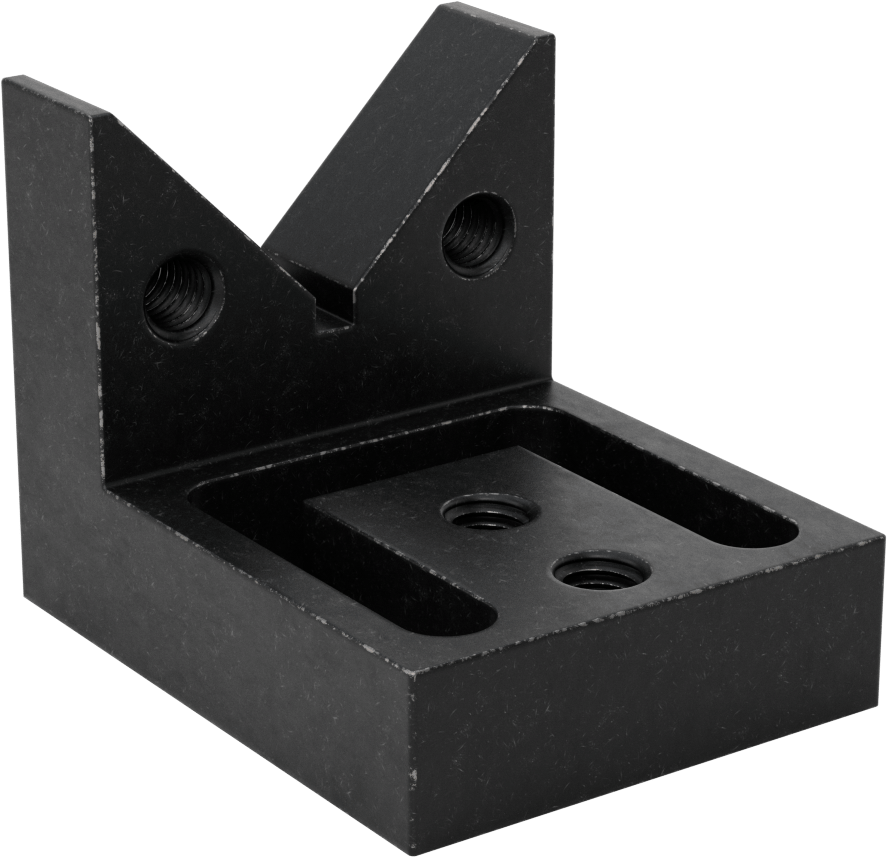

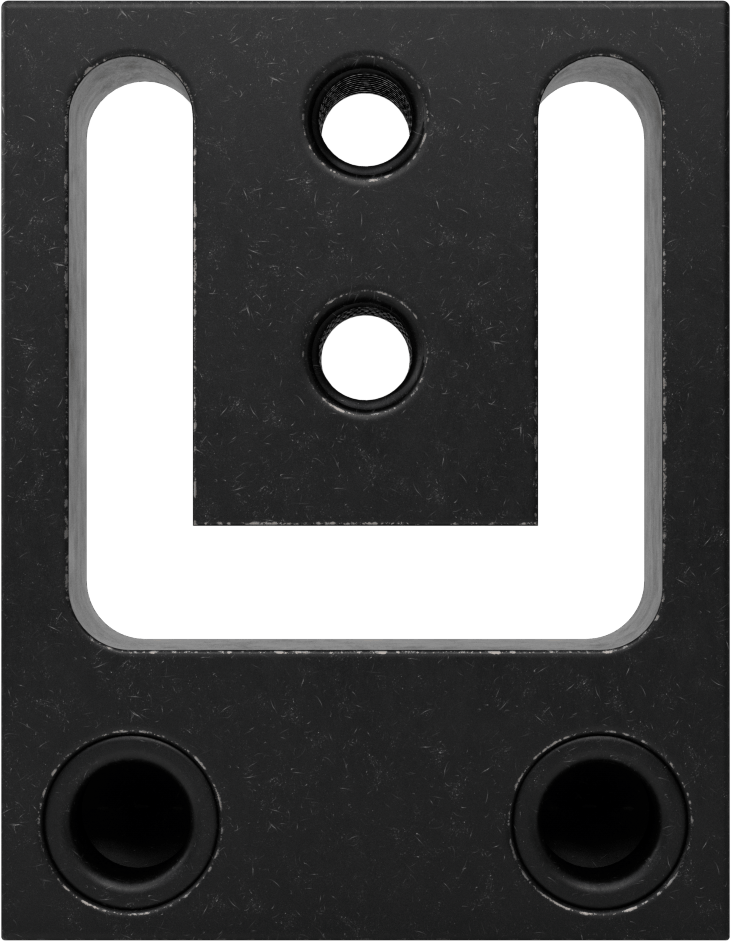

Flanş Montajı—Flanş montajlı V-bloklar, kurulum yaparken daha fazla montaj seçeneği sunmak için hem yuvalara hem de deliklere sahiptir. Hassas konumlandırma için, alt kısımdaki düz deliklerden geçirmek üzere bir pim kullanın. Daha esnek konumlandırma için, tabanındaki yuvalardan geçirmek üzere bir iç altı yuvarlak başlı vida kullanın. Montaj bağlantı elemanları ayrı satılır.
