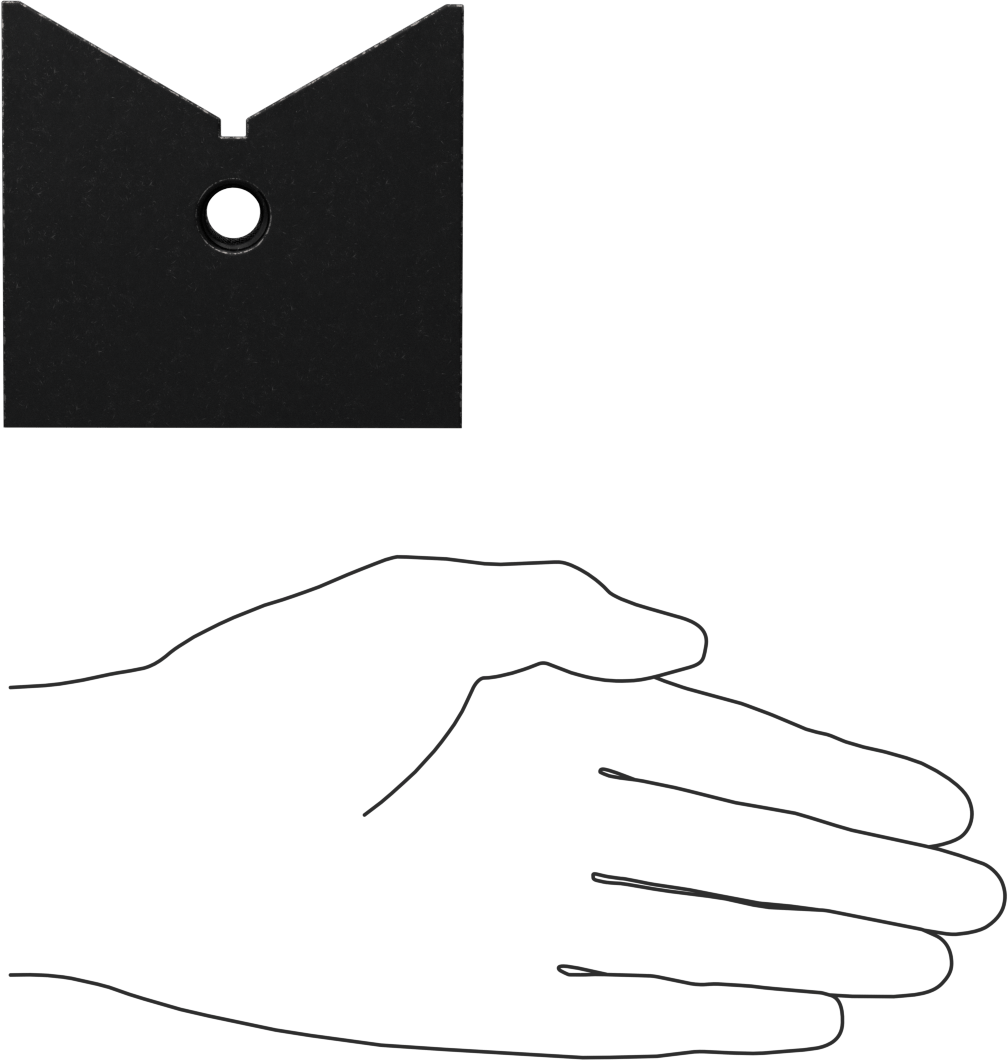

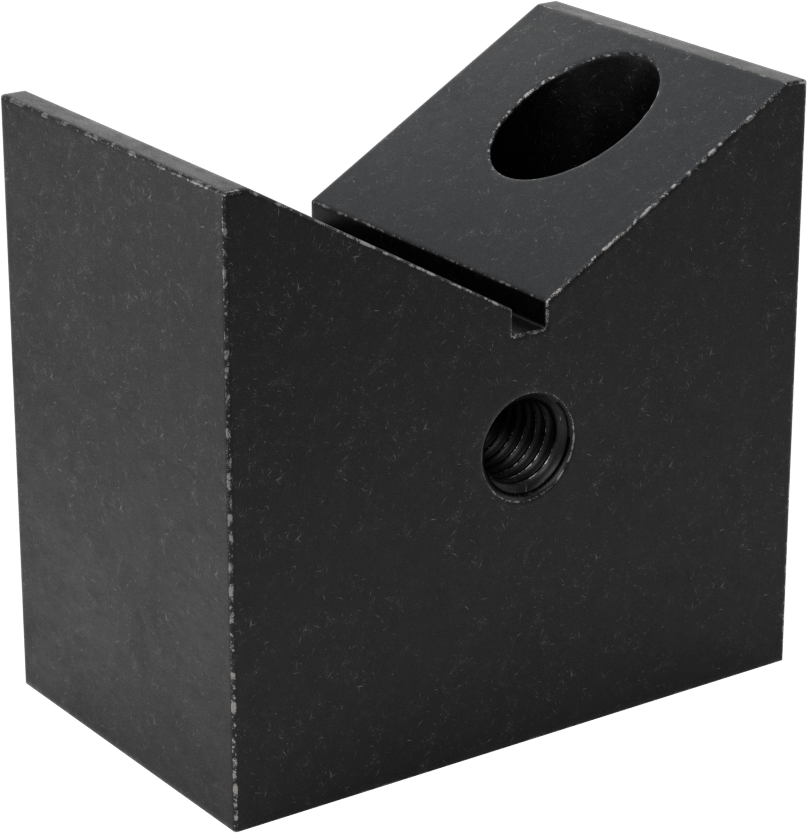

Izgara Fikstürleri için Hassas Konumlandırmalı V-Blok, Dikey Montaj
2“ Uzunluk x 3-1/4 (0.64 cm)” Genişlik
| Montaj Türü | Dikey Montaj |
| Montaj Delikleri | |
| Adet | 2 |
| Vida Boyutu | 1/2"1.27 cm |
| Stil | Gevşek Delik |
| Satış Adı | Bireysel |
| V-Blok Tipi | Standart |
| İş Parçası Çapı İçin | |
| Minimum | 1/2"1.27 cm |
| Maksimum | 5"12.70 cm |
| Uzunluk | 2"5.08 cm |
| Genişlik | 3 1/4"8.25 cm |
| Yükseklik | 3"7.62 cm |
| V Açısı | 120° |
| V Derinliği | 1"2.54 cm |
| V Genişlik | 3"7.62 cm |
| Geçiş Delikleri | |
| Adet | 1 |
| Diş Boyutu | 1/2"-131.27 cm |
| Tip | Dişli |
| Tolerans | |
| Düzgünlük | 0.001"0.00 cm |
| Paralellik | 0.001"0.00 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Malzeme | Siyah Oksit Çelik |
| İşlenebilir | Hayır |
| İçerir | Burçlar |
| Performans | Hassas Konumlandırma |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 846620.8065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Hassas Omuz Vidaları |
Her montaj deliğinin içindeki hassas burç, bu V-blokları plakalara, kolonlara ve diğer ızgara sabitlemelerine nokta hassasiyetinde sıkıştırmanıza yardımcı olur. Geçiş delikleri, merkezden merkeze 2“ aralıklı endüstri standardı 1/2”-13 dişli deliklerle uyumludur. Çelikten üretilen bu bloklar, ortalanmış bir oluk ve dikdörtgen yüzler için sıkı toleranslara göre taşlanmıştır. Çökmelere ve aşınmaya dayanacak şekilde sertleştirilmişlerdir, böylece zamanla şekillerini korurlar. Siyah oksit kaplama, korozyonu önlemeye yardımcı olur.
Dikey Montaj—Dikey montajlı V-bloklar, havşa açılmış deliklere sahiptir, böylece bunları hassas omuzlu vidalarla (ayrı satılır) fikstürünüze takabilirsiniz. Vidaların omuz çapı toleransı 0,0004" olup, blokların kaymasını önleyen sıkı bir oturuş sağlar.
