Kılavuz Vida için M4 x 0,3 mm Dişli Flanş Somunu
| Somun Tipi | Flanş |
| Bileşen | Somun |
| Diş Yönü | Sağ El |
| Malzeme | Asetal |

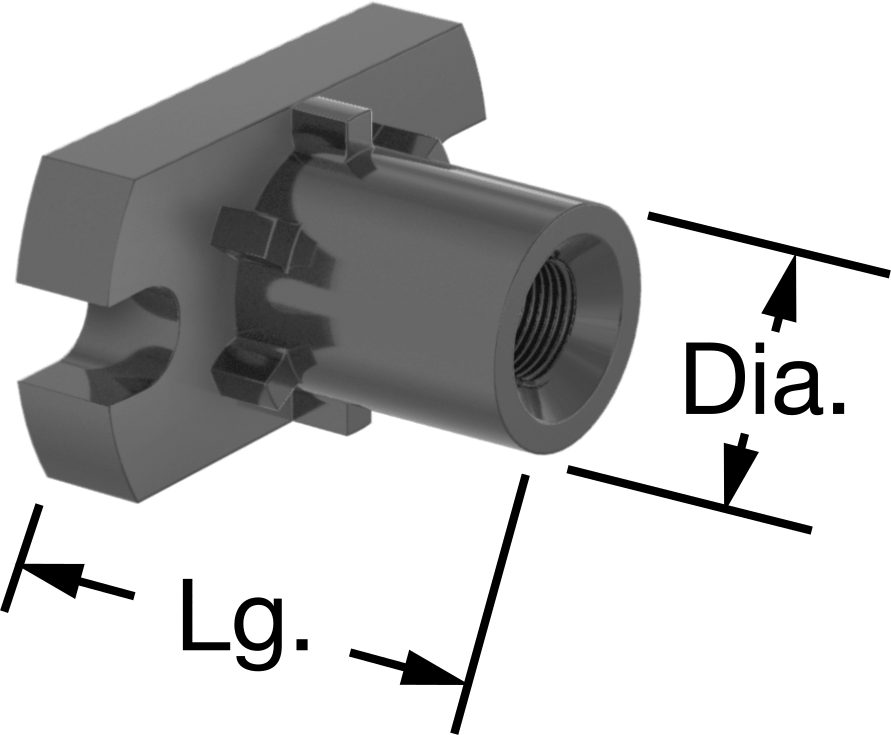

| Stil | C |
| Diş Boyutu | M4 × 0.3 mm |
| Uzunluk | 1/2"1.27 cm |
| Çap | 0.297"0.75 cm |
| Flanş | |
| Genişlik | 3/4"1.90 cm |
| Yükseklik | 13/32"1.03 cm |
| Kalınlık | 1/8"0.32 cm |
| Diş Tipi | Metrik Yuvarlak Trapez |
| Hız Oranı | 1:1 |

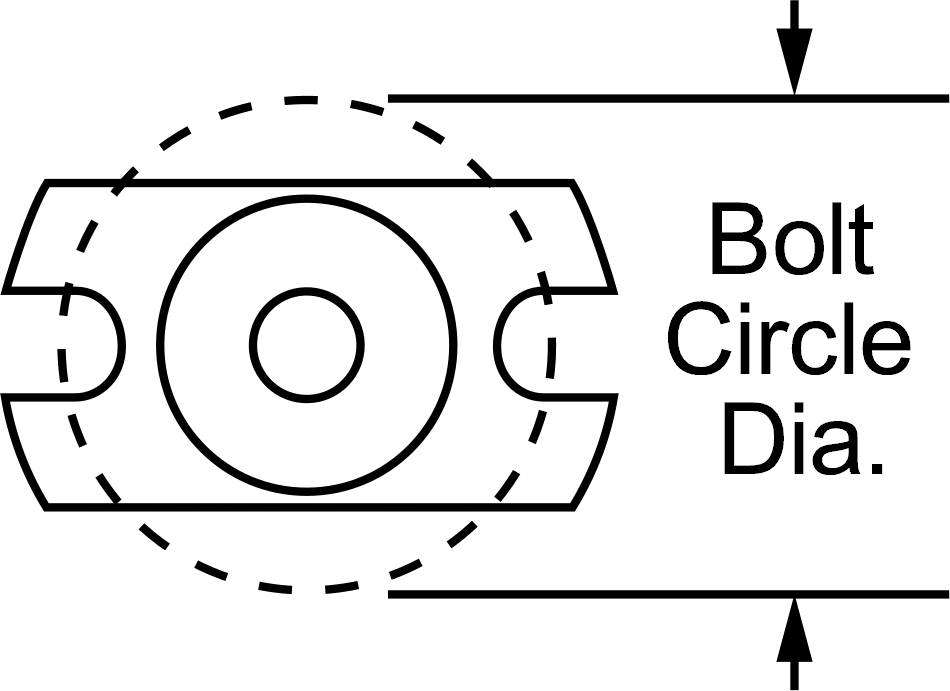

| Cıvata Çemberi Çapı | 39/64"1.55 cm |
| Diş Başlangıç Sayısı | 1 |
| Dönüş Başına Hareket Mesafesi | 0.3 mm |
| Sertlik | Derecelendirilmemiştir |
| Çekme Mukavemeti | 8,000 psi552 bar |
| Dinamik İtme Yük Kapasitesi | 25 lb. |
| Montaj Deliği Sayısı | 2 |
| Sıcaklık | -40° F ila 185° F |
| Flanş Sertliği | Derecelendirilmemiştir |
| Flanş Malzemesi | Asetal |
| Montaj Deliği Çapı | 1/8"0.32 cm |
| Performans | Ultra Precision |
| Ölçü Birimleri | Metrik |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848340.9000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |

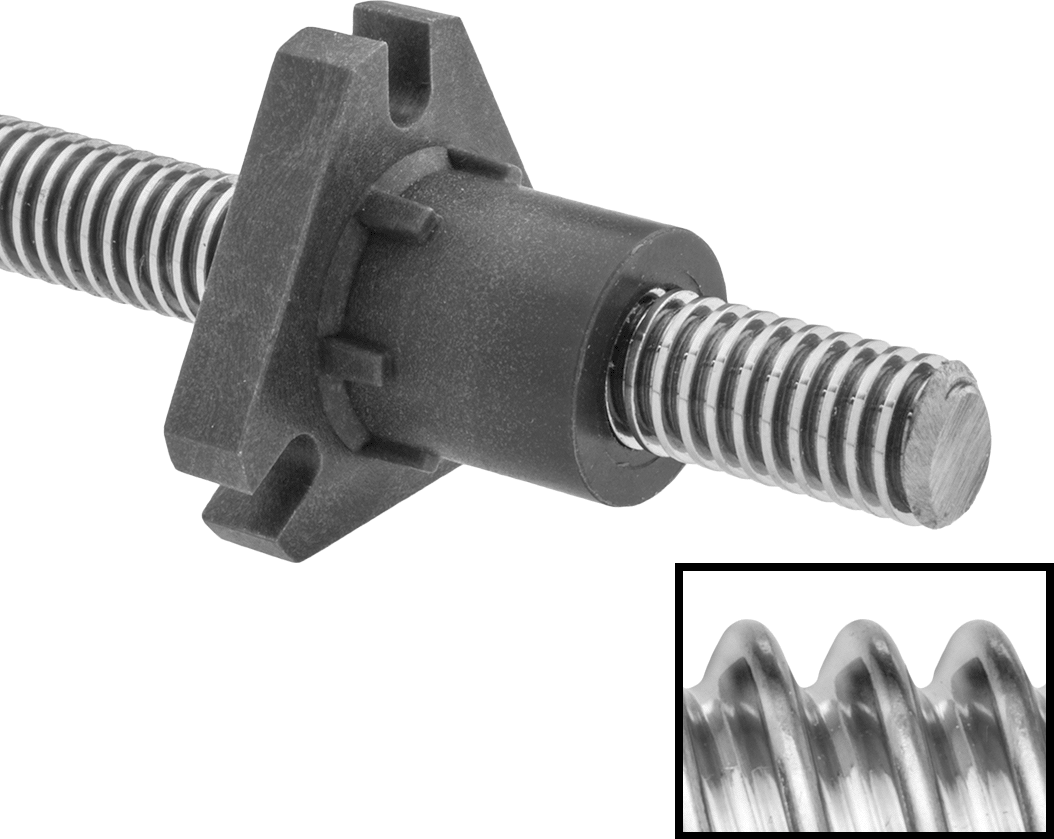

Metrik Hassas Acme Kılavuz Vidaları ve Somunlarına göre daha az boşluk (oynaklık) ile çalışan bu ürünler, otomatik sistemlerde daha uzun somun ömrü ve daha güvenilir hareket sağlar. Tek başlangıçlı ve kendinden kilitlemeli kılavuz vidalar ve somunlar olarak da bilinen bu ürünler, vidanın uzunluğu boyunca uzanan tek bir dişe sahiptir. Somun, yalnızca vida döndüğünde hareket eder, böylece kılavuz vida dururken sisteminiz beklenmedik bir şekilde hareket etmez. Uyumluluğu sağlamak için aynı diş boyutu, diş tipi, diş aralığı ve diş başlangıç sayısına sahip bileşenleri seçin.
Asetal—Asetal somunlar iyi aşınma ve korozyon direncine sahiptir.
Dönüş Başına Hareket Mesafesi—Dönüş başına hareket mesafesi, vida adım mesafesi olarak da bilinir ve bir somunun kılavuz vidadaki bir dönüşle hareket ettiği mesafedir.
