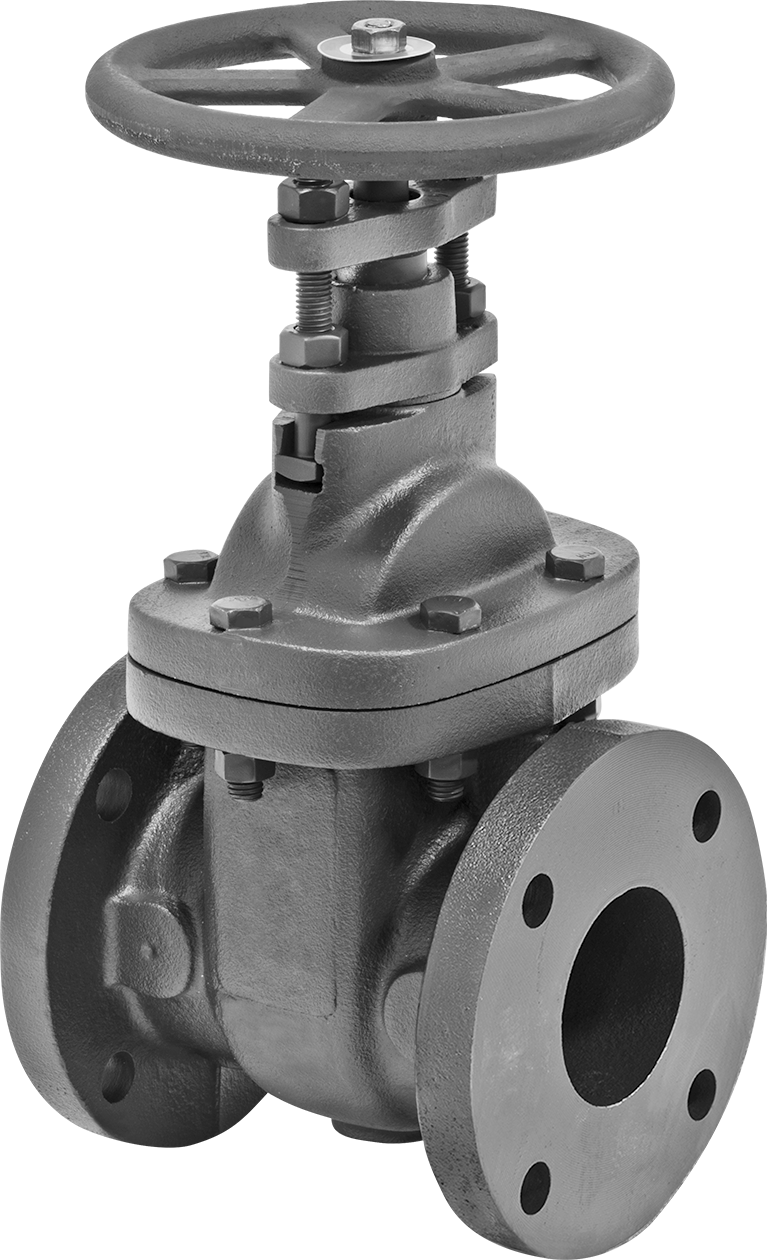

Sfero Döküm Gövdeli Kademeli Açma/Kapama Vanası, Bronz Sürgü, Tekerlek Kolu ve Yükselmeyen Mil
3 Boru Boyutu
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Kapak |
| Birlikte Kullanım | Su, Yağ, Buhar |
| Çalıştırma | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Tekerlek |
| Sap Tipi | Standart |
| Kulp Malzemesi | Demir |
| Şekil | Düz |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 37.62 cm |
| Basınç Sınıfı | 150 |
| Flanş Dış Çapı | 7 1/2"19.05 cm |
| Cıvata Çemberi Çapı | 6"15.24 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Çapı | 3/4"1.90 cm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | 510 |
| Maksimum Basınç | 285 psi @ 100° F |
| Maksimum Buhar Basıncı | 150 psi @ 350° F |
| Sıcaklık Aralığı | -20° ila 450° F |
| Gövde Malzemesi | Sfero Döküm |
| Kapı Malzemesi | Bronz |
| Ambalaj Malzemesi | Grafit |
| Uç-Uç Uzunluğu | 8"20.32 cm |
| Toplam | |
| Yükseklik | 17 1/4"43.81 cm |
| Uzunluk | 8"20.32 cm |
| Gövde Tipi | Yükselmez |
| Mil Muhafazası Bağlantı Şekli | Flanşlı |
| Mil Muhafazası Conta Tipi | Paketleme |
| Karşılanan Teknik Özellikler | MSS-SP-128 |
| Kimyasal Direnç (Mükemmel) | Aseton, Amonyak, Bütan, Dizel Yakıt, Etanol, Etilen Glikol, İzopropil Alkol, Gazyağı, Metanol, Metil Etil Keton, Doğal Gaz, Propan, Propilen Glikol, Toluen, Ksilen |
| Kimyasal Direnç (Orta) | Karbondioksit, Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon) |
| Kimyasal Direnç (Zayıf) | Klor, Sitrik Asit, Hidroklorik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848180.3010 |
| ECCN | EAR99 |
Dişli veya kaynaklı vanalara göre takılması ve sökülmesi daha kolay olan bu vanalar, flanşlara cıvatalanır. Genellikle çamur gibi sık temizlik ve bakım gerektiren hatlarda kullanılırlar. Yavaş yavaş açılıp kapanarak, akıştaki ani başlangıç ve duruşlardan kaynaklanan sistem hasarlarını önlerler. Sürgülü vanalar olarak da bilinir.
Tekerlek kolu olan vanalar, birkaç tur çevrilerek açılır ve kapanır, bu da çekme kolu olan vanalara göre daha kontrollü ve darbeye dayanıklı bir akış sağlar.
Yükselmeyen gövdeli vanalar, açık veya kapalı olsalar da kolu aynı konumda tutar. Genellikle dar alanlarda kullanılırlar. Sfero döküm vanalar, dökme demir vanalardan daha güçlü ve dayanıklıdır; çatlamadan daha büyük basınç değişikliklerini kaldırabilir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
