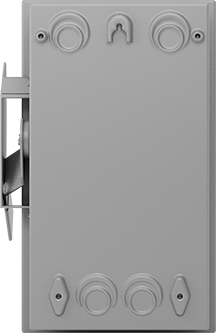

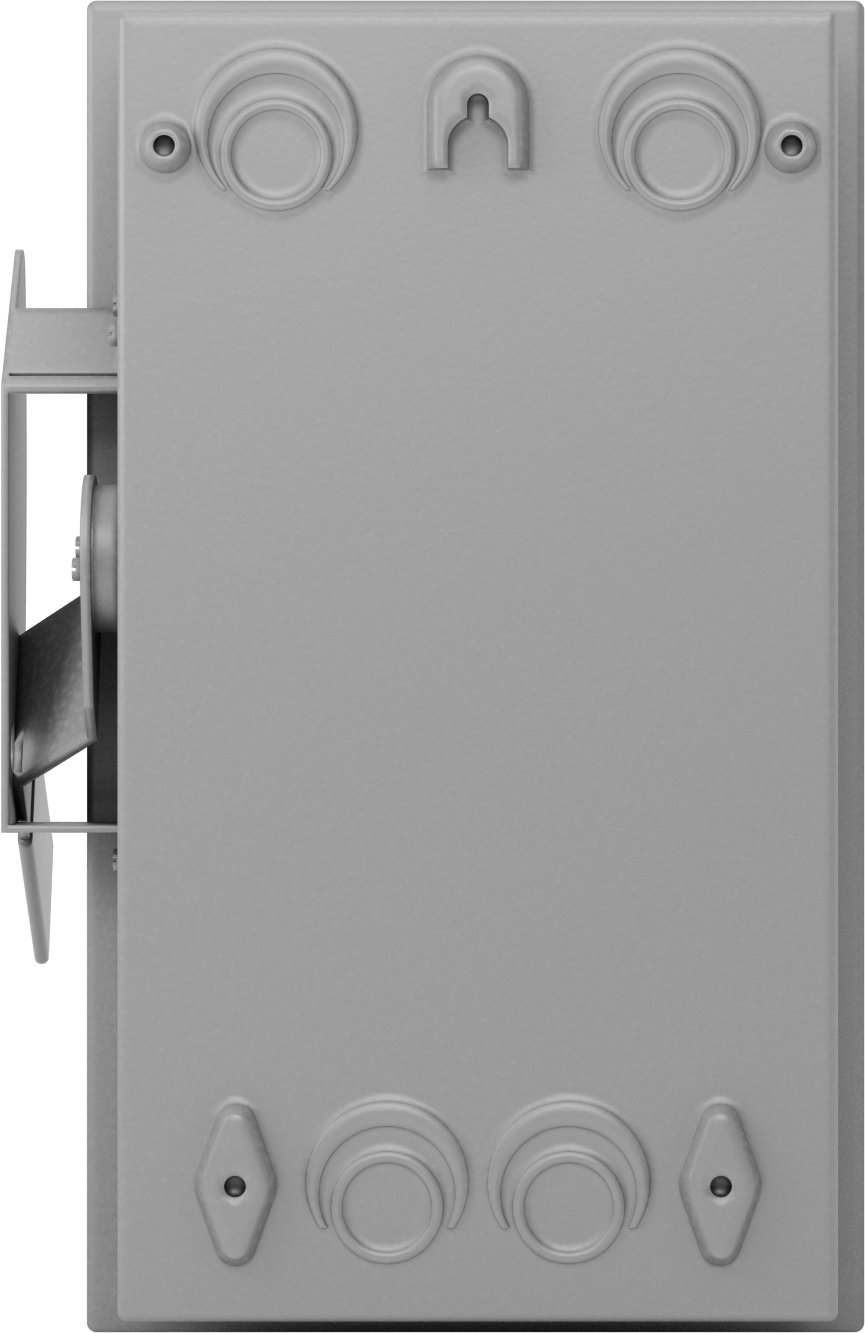

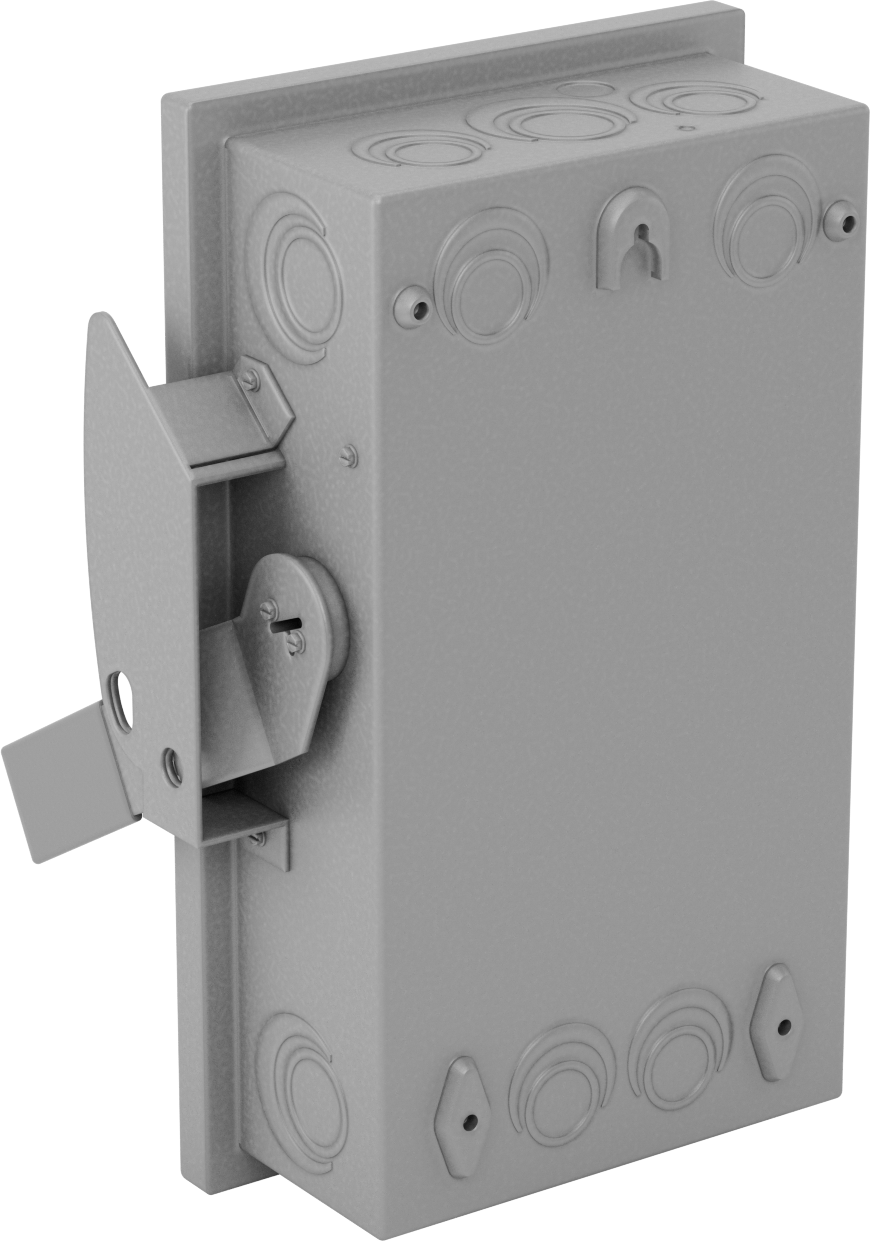

Toz Boyalı Çelik Dayanıklı Kesme Anahtarı
2 Devre, 100A Anahtarlama Akımı
| Anahtar hareketi | Çalışır Durumda |
| Gövde Rengi | Gri |
| Gövde Malzemesi | Toz Kaplı Çelik |
| Aktüatör Rengi | Kırmızı |
| Kontrol Edilen Devre Sayısı | 2 |
| Özellikler | Sigorta Tutucu, Kilitleme, Güvenlik Kilidi |
| Anahtarlama | |
| Akım | 100 amp |
| Gerilim | 240V AC/250V DC |
| Anahtar Tanımı | DPST |
| Elektrik Fazı (hp) | Tekli (15 hp @ 240V AC) |
| Tel Sayısı İçin | 3 |
| Sigorta UL Sınıfı için | RK1, RK5, K5, T, H |
| Yükseklik | 17 1/2"44.45 cm |
| Genişlik | 11 3/16"28.42 cm |
| Maksimum Asma Kilit Çengeli Çapı için | 5/16"0.79 cm |
| Tel Bağlantısı | Çıkıntı |
| Muhafaza Derecesi | NEMA 1 |
| Sertifikasyon | UL Listed |
| Derinlik | 8 1/2"21.59 cm |
| Sigorta Sayısı İçin | 2 |
| Delik Standart Boyutu | 3/4, 1, 1 1/4, 1 1/2, 2 |
| Maksimum Gerilim | 240V AC/250V DC |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Montaj Deliği Çapı | 0.27"0.69 cm |
| Montaj Deliği Sayısı | 3 |
| Anahtar Tipi | Bağlantıyı Kesme |
| Menşe Ülke | Meksika |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 853650.9065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürünler | RK1 ve RK5 Sigorta Sınıfı için Reddetme Tipi Sigorta Klipsleri |
| T Tipi Sigorta Sınıfı için Reddetme Tipi Sigorta Klipsi |
Çelik bir muhafaza ile korunan bu anahtarlar, plastik muhafazalı anahtarlara göre daha zorlu koşullara dayanır. Güvenlik anahtarları olarak da bilinen bu anahtarlar, ark oluşumunu ortadan kaldırmak ve anahtarın ömrünü uzatmak için hızlı bağlantı/hızlı kesme özelliğine sahiptir. Asma kilit (dahil değildir) kullanılarak kapalı konumda sabitlemek için bir kilitleme mekanizmasına sahiptir.
Emniyet Kilidi—Emniyet kilidi bulunan anahtarlar, anahtar açıkken kapıyı kapalı tutar ve kapı açıkken anahtarın açılmasını engeller.
Sigorta Tutucu — Sigorta tutuculu anahtarlar, aşırı yük koruması gereken yerlerde kullanılır. Akım, sigortanın nominal değerini aştığında sigorta atar ve devreyi keserek anahtarın aşırı ısınmasını, kırılmasını veya yangına neden olmasını önler. Bu anahtarlar, UL Sınıf RK1, RK5 veya T sigortalarla kullanıldığında reddetme tipi sigorta klipsleri gerektirir. Not: Beygir gücü değerleri, takılan zaman gecikmeli sigortalara dayanmaktadır.
