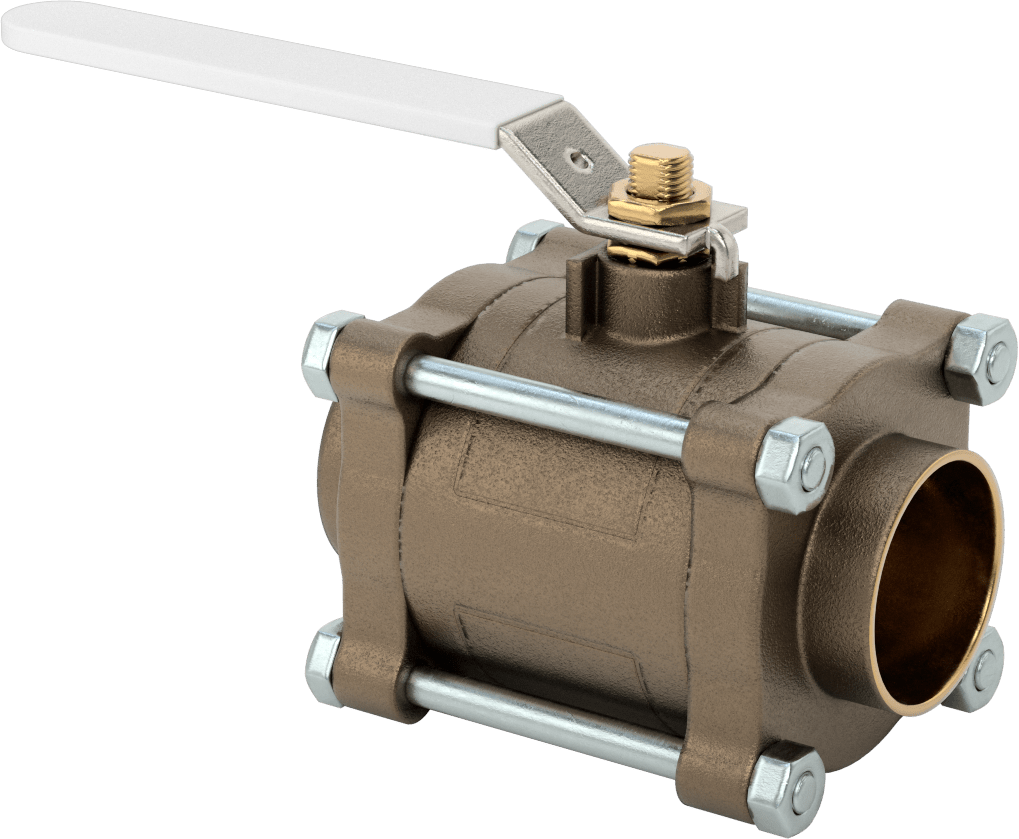

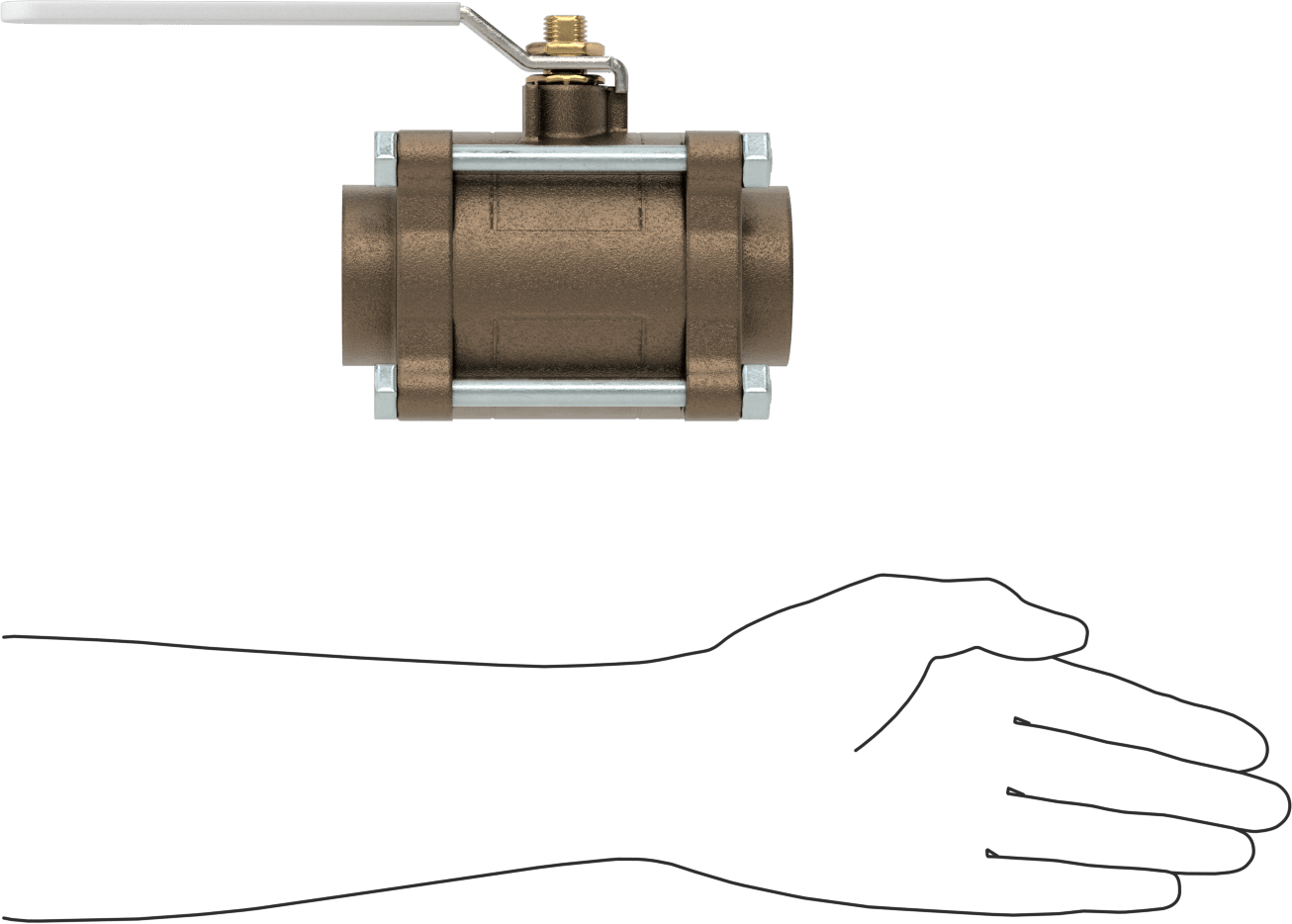

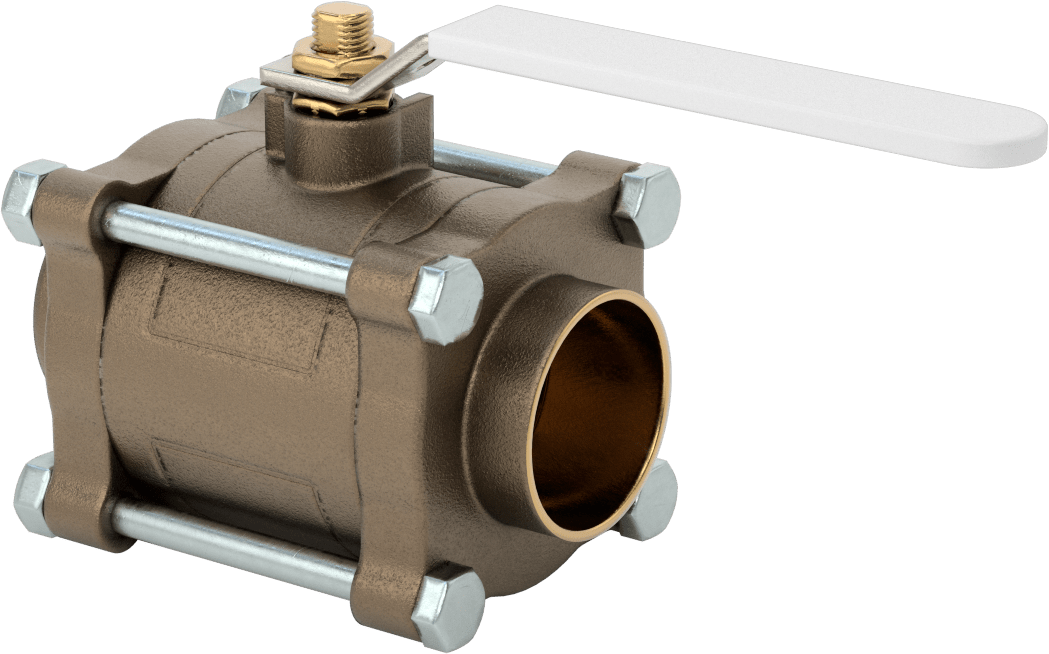

Easy-Maintenance Açma/Kapama Vanası, İçme Suyu için

2 Bakır Boru Boyutu Lehim Bağlantısı

Teknik Çizim

Valf İşlevi	Açma/Kapama
Valf Tipi	Bilye
Etkinleştirme	Kılavuz
Valf Çalışma Şekli	Kulp
Sap Stili	Kol
Sap Tipi	Standart
Bağlantı Tipi	Konektör
Birlikte Kullanım	İçme Suyu
Bağlantı Tipi	Boru
Bağlantı Stili	Lehim Bağlantısı
Cins	Dişi
Bakır Boru Boyutu için	2
Boru Dış Çapı için	2 1/8"5.40 cm
Dişli Derinliği	1 11/32"3.41 cm
Akış Katsayısı (Cv)	360
Maksimum Basınç	600 psi @ 200° F
Sıcaklık Aralığı	35° ila 200° F
Vakum Değeri	Derecelendirilmemiştir
Gövde Malzemesi	Bronz
Bilye Malzemesi	Krom Kaplama Pirinç
Conta Malzemesi	Floroelastomer Kauçuk
Koltuk Malzemesi	Cam Dolgulu PTFE Plastik
Ambalaj Malzemesi	PTFE Plastik
Bağlantı Noktası Türü	Dolu
Şekil	Düz
Uç-Uç Uzunluğu	5 11/16"14.45 cm
Toplam
Yükseklik	5 3/8"13.65 cm
Uzunluk	10 1/16"25.56 cm
Çevre	Gıda Endüstrisi
Karşılanan Teknik Özellikler	NSF/ANSI 61
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Amerika Birleşik Devletleri
USMCA Uygunluğu	Hayır
Schedule B	848180.1085
ECCN	EAR99

Bu vanaların bakımını, lehimli bağlantıları kesmeden yapabilirsiniz. Üç parçalı cıvatalı gövde, iç bileşenlere erişim sağlamak için sökülebilir; böylece bu vanaları hattınızdan çıkarmadan temizleyebilir ve onarabilirsiniz. Kalıcı ve sızdırmaz bir bağlantı için metal borulara lehimleyin. Bu vanalar, içme suyu sistemlerinde güvenli kullanım için NSF/ANSI 61 standardına uygundur. Hepsi tam geçişli olduğundan akışı kısıtlamazlar.

Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.

Bakır boru boyutu, bakır boru endüstrisinde kabul edilen tanımlamadır, borunun gerçek dış çapı değildir.
