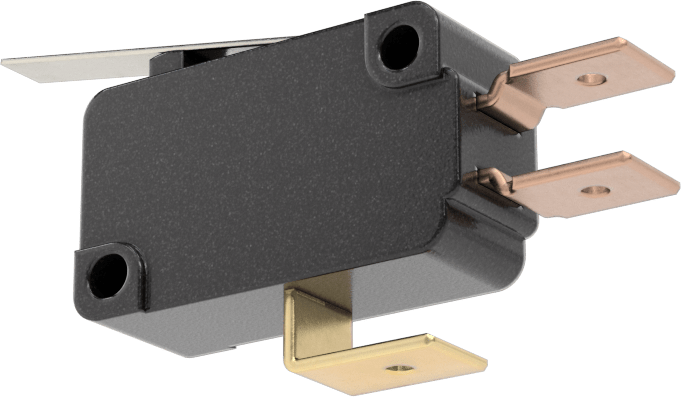

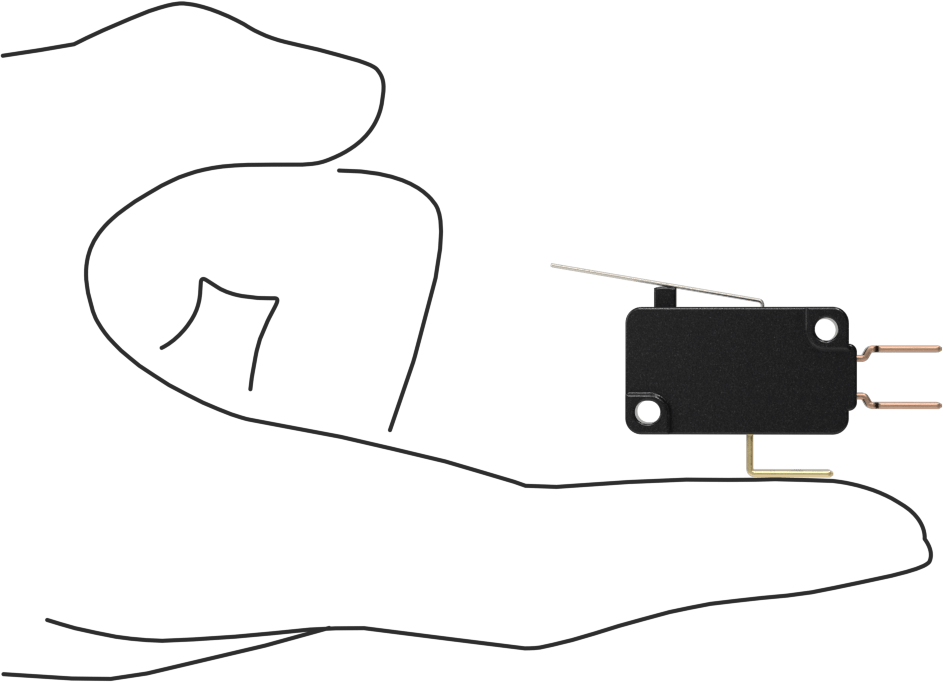

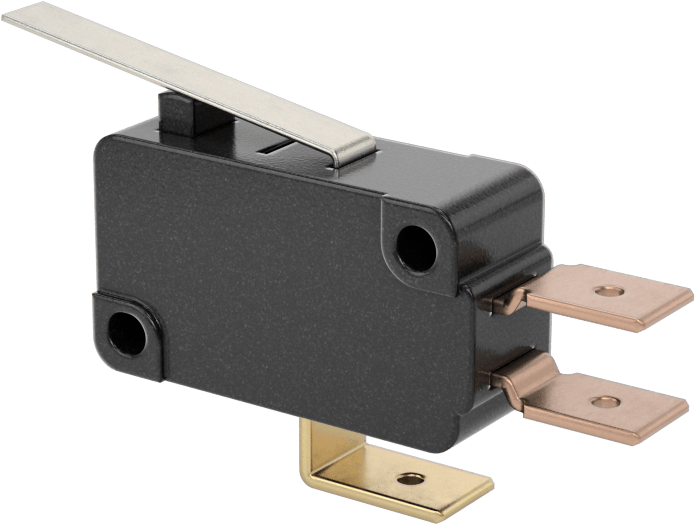

Minyatür Anında Çalışan Anahtar, Kol Aktüatörü, Hızlı Ayrılabilir Terminal, SPDT

277VAC Maksimum

Teknik Çizim

Aktüatör Modeli	Kol
Tel Bağlantısı	Hızlı Bağlantı Kesme Terminali
Kontrol Edilen Devre Sayısı	1
Anahtar Başlangıç Konumu	1 Kapalı veya 1 Açık
Anahtar hareketi	Anlık
Anahtar Tanımı	SPDT
Gerilimde Anahtarlama Akımı	25 amp @ 250V AC
Maksimum Gerilim	277V AC
Anahtarlama Geriliminde Beygir Gücü	2 hp @ 250V AC
Çalışma Sıcaklığı Aralığı	-40° F ila 185° F
Aktüatör Yüksekliği	0.22"0.56 cm
Terminal Sayısı	3
Gövde
Uzunluk	1.1"2.79 cm
Yükseklik	0.63"1.60 cm
Derinlik	0.4"1.02 cm
Malzeme	Plastik
Kol Uzunluğu	1.1"2.79 cm
Sertifikasyon	UL Onaylı Bileşen, CSA Certified
Çalıştırma Kuvveti	7.9 ozf
Montaj
Dahil Edilen Bağlantı Elemanları	Hayır
Delik Sayısı	2
Delik Çapı	0.11"0.28 cm
Montaj Konumu	Yüzey
Hızlı Bağlantı Kesme Dilimi Genişliği	0.25"0.64 cm
Anahtar Tipi	Sınır
Menşe Ülke	Meksika
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	Uygun Değil
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	853650.9040
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır

Standart ani hareketli anahtarlardan daha küçük olan bu anahtarlar, dar alanlarda eylemleri tetikler. Bilgisayar fareleri ve motor yeniden başlatma anahtarları gibi küçük bileşenlerde kullanılırlar. Devreleri diğer anahtarlardan daha hızlı açar ve kapatır, kontakların birbirine yakın kalma süresini azaltarak yapışmalarını önler. Bu anahtarlar ayrıca ark oluşma olasılığını en aza indirir, böylece elektrik kontaklar arasında atlamaz.

Kol Tipi Çalıştırıcı — Kol tipi çalıştırıcılı anahtarlar, piston tipi çalıştırıcılı anahtarlara göre daha geniş bir yüzey alanına sahiptir ve önden arkaya doğru hareketle aşağı bastırılabildiğinden, çalıştırmak için daha az hassasiyet gerektirir.
