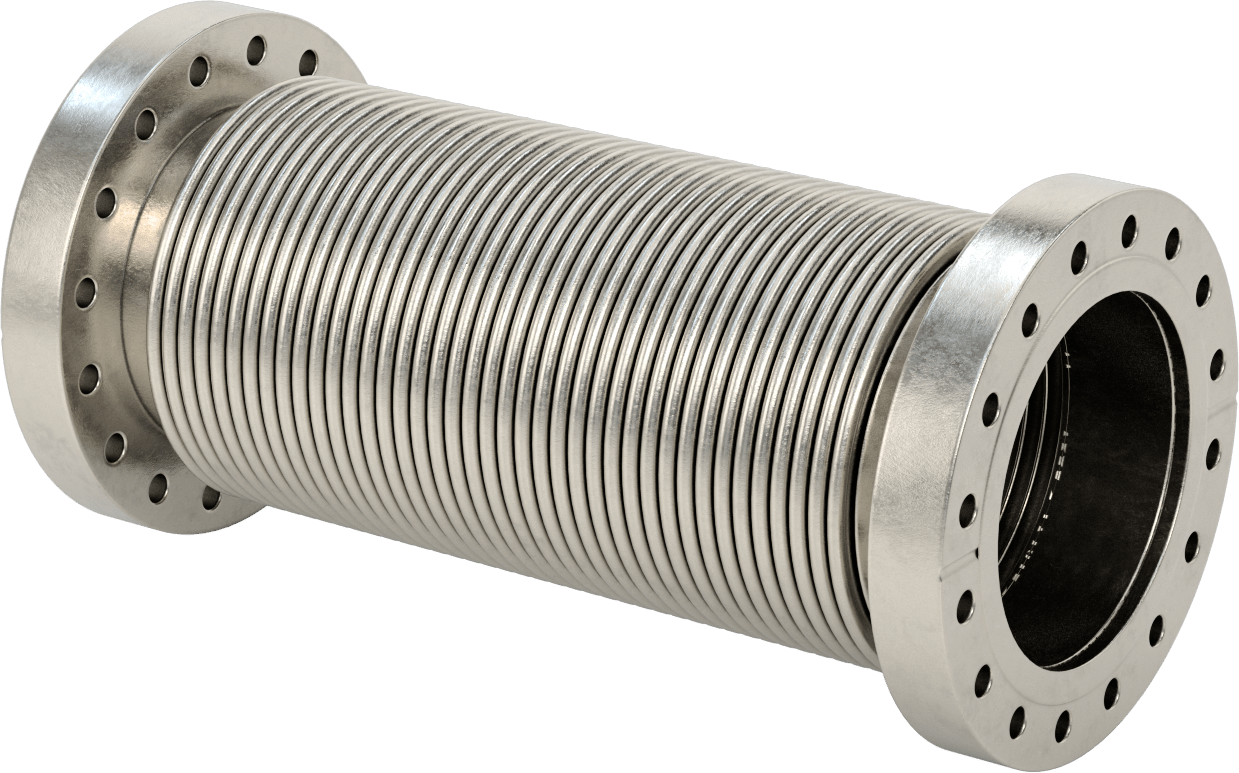

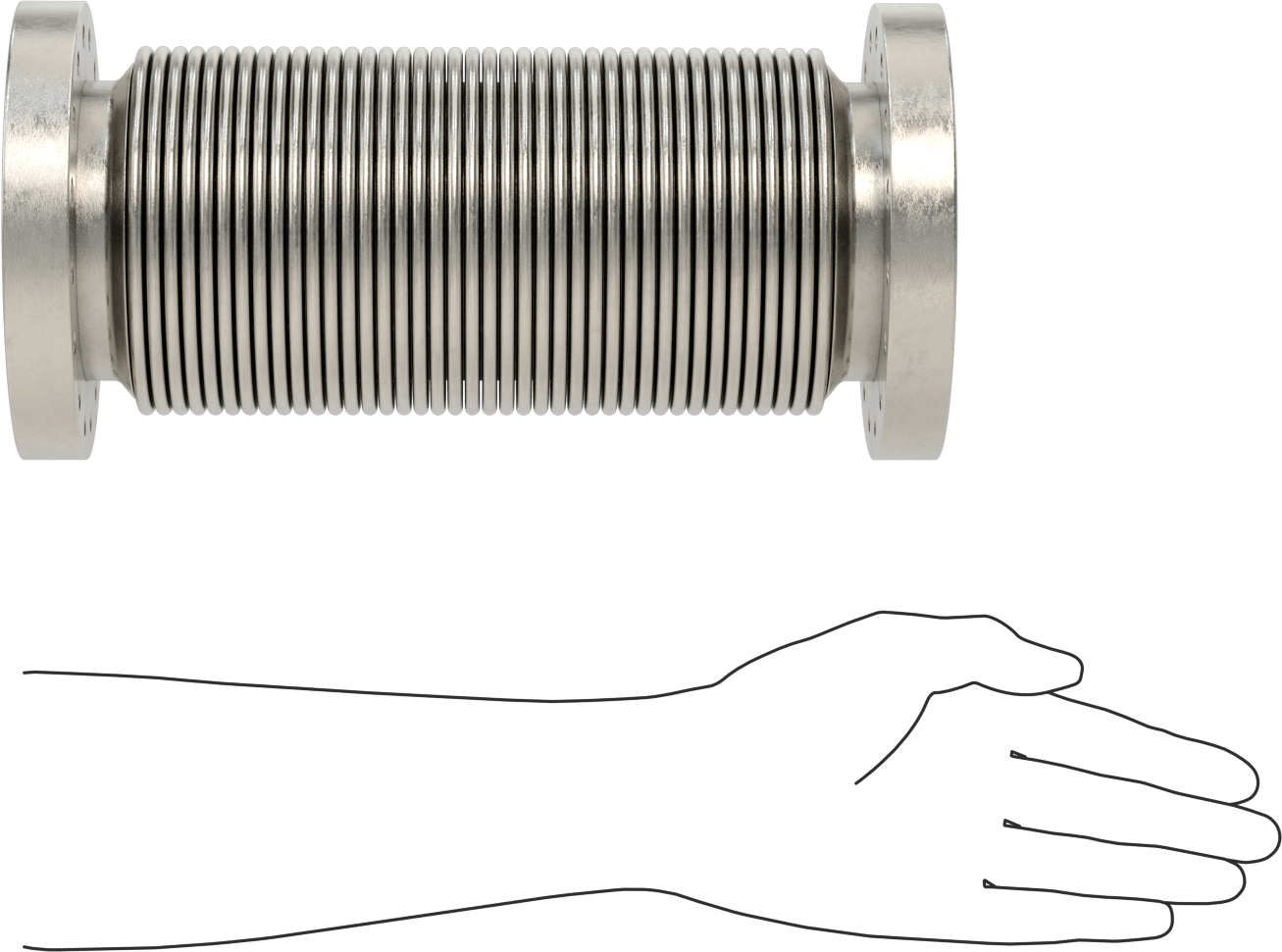

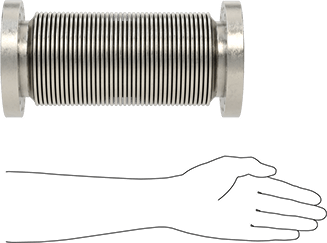

Flanşlı Ultra Yüksek Vakum Hortumu
4" (10.16 cm) Boru Dış Çapı için, 12" (30.48 cm) Uzunluk, Sabit x Dönen Flanş
| Kare Tırnak Boyutu için | Hava |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Flanşlı Bağlantı Yüzeyi | Düz |
| Flanş Tipi | Sabit × Dönen |
| Kare Boru İç Genişliği için | 4"10.16 cm |
| Flanş Dış Çapı | 6"15.24 cm |
| Yüksek Vakum Flanş Boyutu | 100 |
| Yüksek Vakum Bağlantı Tipi | CF |
| ID | 3 7/8"9.84 cm |
| Dış Çap | 4 7/8"12.38 cm |
| Duvar Kalınlığı | 0.008"0.02 cm |
| Dönüş Yarıçapı | 6"15.24 cm |
| Uzunluk | 12"30.48 cm |
| Vakum Değeri | Ultra High |
| Maksimum Vakum | 10 -13 torr @ 72° F |
| Maksimum Basınç | Derecelendirilmemiştir |
| Cıvata Çemberi Çapı | 5 1/8"13.02 cm |
| Cıvata Deliği | |
| Çap | 21/64"0.83 cm |
| Adet | 16 |
| Sıcaklık Aralığı | -200° ila 900° F |
| Yığın Yönü için | Evet |
| Malzeme | 321 Paslanmaz Çelik |
| Bağlantı Elemanı Malzemesi | 304 Paslanmaz Çelik |
| İç Doku | Oluklu |
| Karşılanan Teknik Özellikler | ASTM A240, ASTM E12, ASTM E45 |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 830710.0000 |
| ECCN | 2B999 |
Yarı iletken üretiminde ve diğer zorlu endüstriyel uygulamalarda sıklıkla kullanılan bu hortum, neredeyse mükemmel vakumla çalışır. Flanşları birbirine cıvatalarken flanşların keskin kenarları bakır contaya (ayrı satılır) girerek, kauçuk contalı bağlantı parçalarından daha sıkı bir sızdırmazlık sağlar. Bu, hortumun vakum kaplama, ısıl işlem, sızıntı testi ve gaz analizi için gerekli olan ultra yüksek vakumu korumasını sağlar. Flanşlar genellikle ConFlat (CF) ve UHV bağlantı parçaları olarak adlandırılır. Yivli iç yapısı sayesinde bu hortum, hizasız bileşenleri bağlayacak kadar esnektir. Bu nedenle körüklü olarak da adlandırılır. Yivler, vakum pompaları, vanalar ve odalar gibi bileşenler arasındaki titreşimi azaltır. Hem hortum hem de flanşlar paslanmaz çelikten yapılmıştır, bu nedenle paslanmaya karşı dayanıklıdır.
Flanşlardan biri dönebilir, böylece cıvata deliklerini diğer flanşla kolayca hizalayabilirsiniz. Eşleştireceğiniz flanşların bu flanşlarla aynı boyutta olduğundan emin olun.
Tam bir bağlantı için cıvata kitleri gereklidir.
