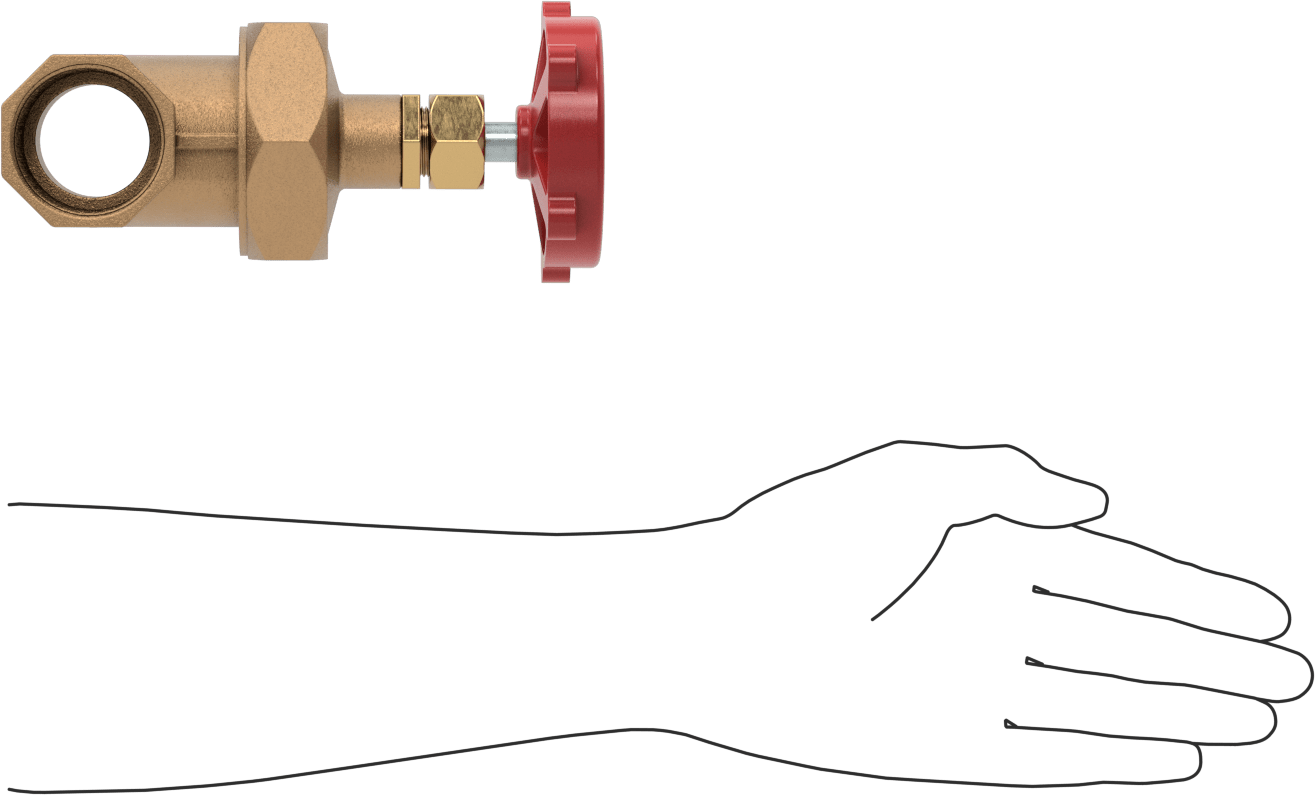

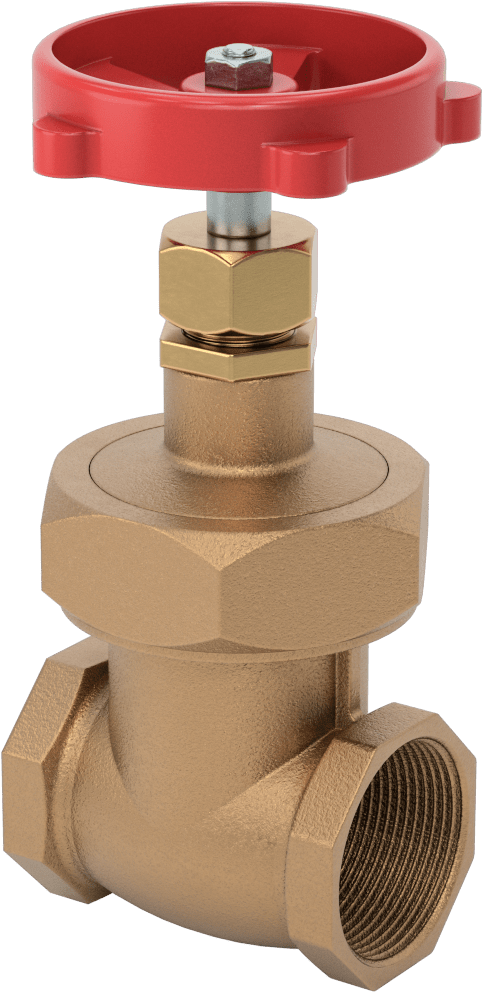

Kolay Bakımlı Dişli Kademeli Açma/Kapama Vanası, Tekerlekli Saplı ve Yükselmeyen Mil

1-1/2 NPT Dişi

Teknik Cizim

Valf İşlevi	Açma/Kapama
Valf Tipi	Kapak
Çalıştırma	Kılavuz
Valf Çalışma Şekli	Kulp
Sap Stili	Tekerlek
Sap Tipi	Standart
Kulp Malzemesi	Demir
Şekil	Düz
Bağlantı Tipi	Konektör
Bağlantı Tipi	Boru
Bağlantı Stili	Dişli
Boru Çapı	1 1/23.81 cm
Cins	Dişi
Diş Tipi	NPT
Akış Katsayısı (Cv)	135
Basınç Sınıfı	150
Maksimum Basınç	300 psi @ 100° F
Maksimum Buhar Basıncı	150 psi @ 365° F
Sıcaklık Aralığı	-20° ila 400° F
Gövde Malzemesi	Bronz
Kapı Malzemesi	Bronz
Ambalaj Malzemesi	Grafit
Uç-Uç Uzunluğu	3 1/4"8.25 cm
Toplam
Yükseklik	6 3/8"16.19 cm
Uzunluk	3 1/4"8.25 cm
Gövde Tipi	Yükselmez
Mil Muhafazası
Bağlantı Stili	Dişli Bağlantı Elemanı
Conta Tipi	Paketleme
Kare Tırnak Boyutu için	Su, Yağ
Karşılanan Teknik Özellikler	MSS-SP-80
Kimyasal Direnç (Mükemmel)	Hava, Helyum, Kripton, Sıvı Argon, Neon, Yağ, Buhar, Su, Xenon
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir,; diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Amerika Birleşik Devletleri
USMCA Uygunluğu	Hayır
Schedule B	848180.1060
ECCN	EAR99

Bu vanaları hat üzerindeyken bakımını yapın ve onarın; milini sökebileceğiniz için boru bağlantılarını sökmenize gerek kalmaz. Sürgülü vanalar olarak da bilinen bu vanalar, ani başlatma ve durdurmaları önlemek için kademeli olarak açılır ve kapanır. Tekerlek kolunu birkaç kez çevirerek akışı kontrol edin. Bu, çekme koluna göre size daha fazla kontrol sağlar. Bronzdan üretilen bu vanalar, iyi bir korozyon direncine sahiptir.

Yükselmeyen gövdeli vanalar, açık veya kapalı konumda olsalar da kolu aynı pozisyonda tutar. Genellikle dar alanlarda kullanılırlar.
