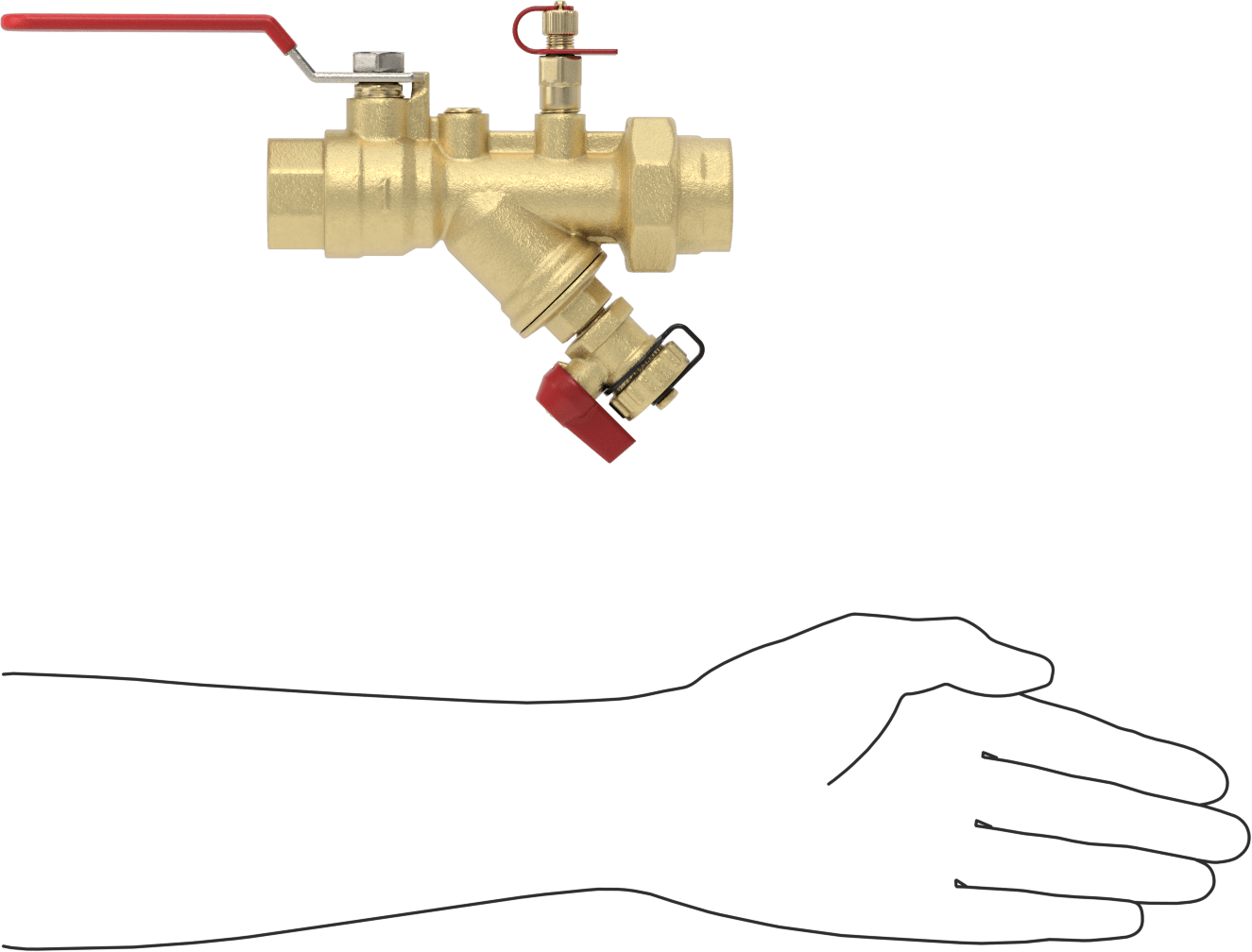

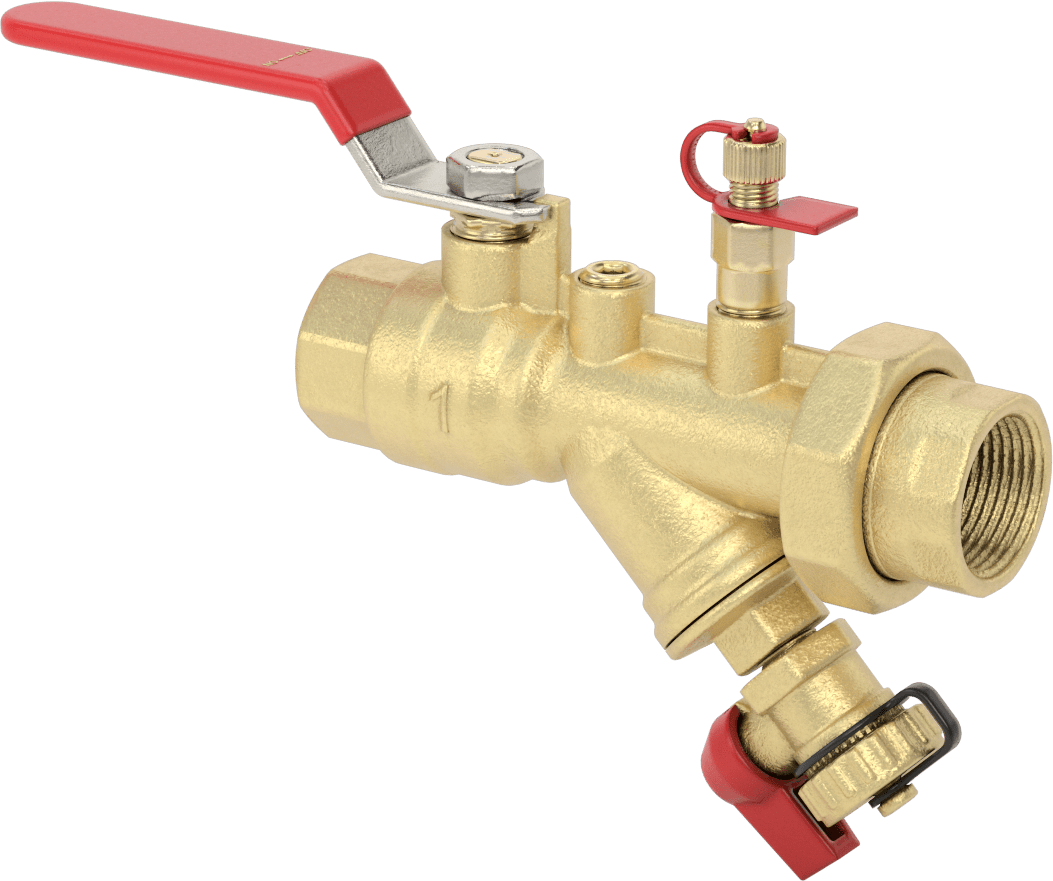

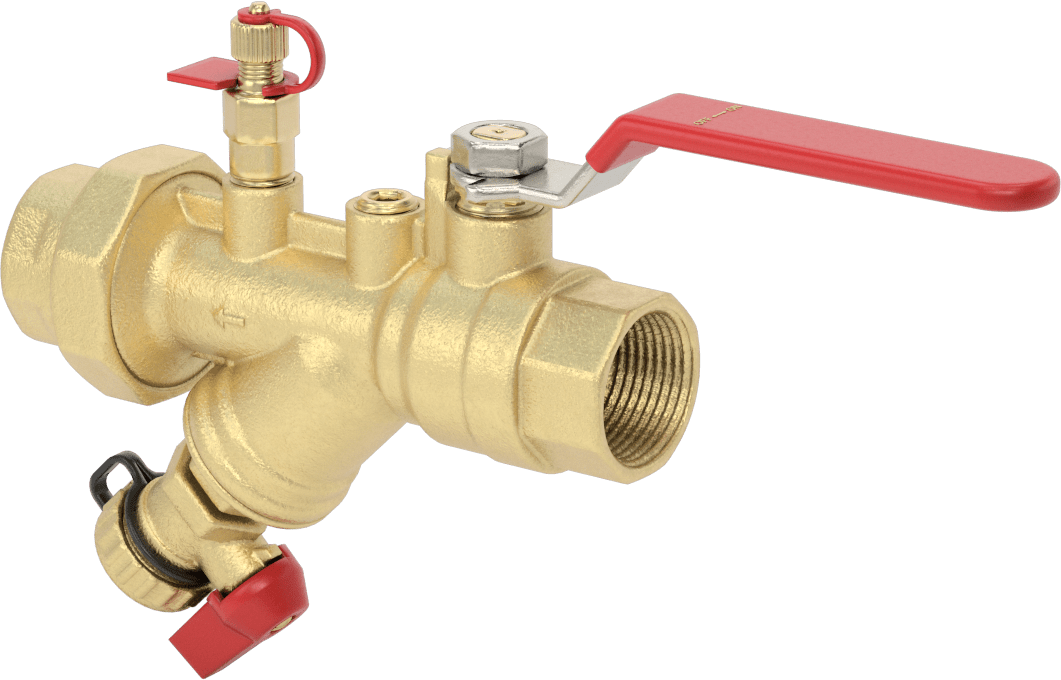

Gösterge Portu ve Süzgeci Olan Dişli Açma/Kapama Vanası
1 NPT Dişi x 1 NPT Dişi Rakor
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Standart |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Su, Yağ |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli × Dişli, Dişli Bağlantı Elemanı |
| Boru Çapı | 12.54 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 13.9 |
| Maksimum Basınç | 400 psi @ 100° F |
| Sıcaklık Aralığı | 35° ila 200° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Pirinç |
| Bilye Malzemesi | Krom Kaplama Pirinç |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | EPDM Kauçuk |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 6 1/8"15.56 cm |
| Toplam | |
| Yükseklik | 6 1/8"15.56 cm |
| Uzunluk | 9 5/8"24.45 cm |
| Elektrofiltre | |
| Malzeme | 304 Paslanmaz Çelik |
| Delik Boyutu | 20 × 20 |
| Drenaj | |
| Hortum Boyutu | 3/4 |
| Cins | Erkek |
| Diş Tipi | GHT |
| Ölçüm Noktaları | |
| Adet | 2 |
| Boru Çapı | 1/40.64 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Özellikler | 3/8" Erkek UNF Basınç Bağlantı Parçası0.95 cm |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 848180.1085 |
| ECCN | EAR99 |
Tek bir vanadan akış kalitesini izleyin ve koruyun — bu vanalarda gösterge bağlantı noktası, süzgeç ve tahliye vanası bulunur. Gösterge bağlantı noktası, akışı durdurmadan basıncı izlemek için bir gösterge eklemenize olanak tanır. Süzgeç, tıkanmaları önlemek için kalıntıları tutarken, tahliye vanası fazla sıvıyı ve kalıntıları boşaltır. Sık bakım veya temizlik gerektiren hatlar için iyi bir seçimdir. Dişli bağlantı parçası, hattınızı kesintiye uğratmadan bu vanaların kurulumunu ve sökülmesini kolaylaştırır. Boru veya vananın konumunu değiştirmeyi gerektiren diğer dişli açma/kapama vanalarının aksine, bu vanalar rakor bağlantı parçasını sadece bir tur çevirerek takılıp çıkarılabilir. Rakor bağlantı parçası borunun üzerine kayar ve dişli bağlantı parçası iç kısmına oturur. Bu vanalar tam geçişlidir, bu nedenle akışı kısıtlamazlar.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
