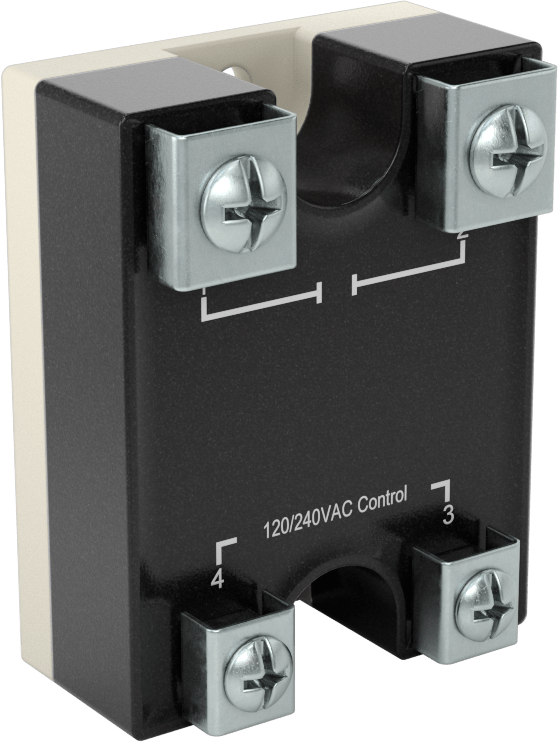

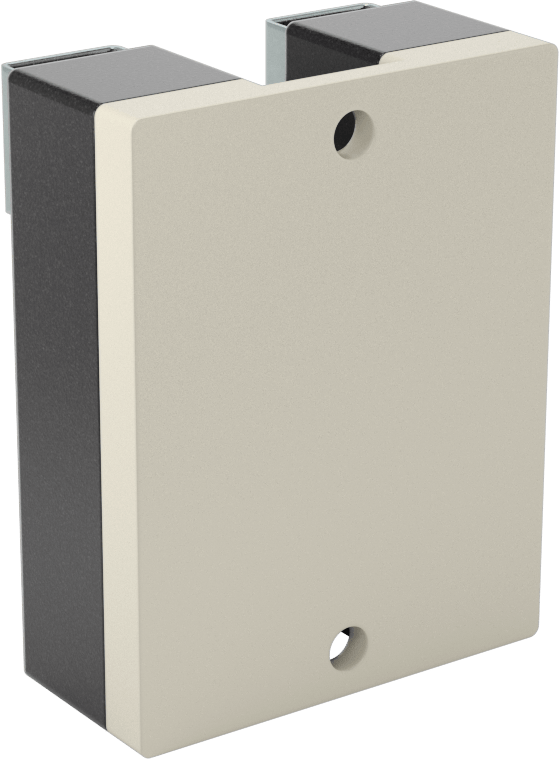

Katı Hal Vidalı Terminal Rölesi
85-280V AC Giriş, 5A Anahtarlama Akımı, 140V AC Maksimum
| Kontrol Edilen Devre Sayısı | 1 |
| Anahtar Başlangıç Konumu | 1 Kapalı |
| Anahtar Tanımı | SPST-NO |
| Özellikler | Yüksek Başlangıç Akımı Koruması |
| Terminal Sayısı | 4 |
| Giriş Gerilimi | 85V AC, 120V AC, 240V AC, 280V AC |
| Gerilimde Anahtarlama Akımı | |
| Isı emici olmadan | 5 amp @ 120V AC |
| Isı Emicili | 10 amp |
| Yükseklik | 2.3"5.84 cm |
| Genişlik | 1.8"4.57 cm |
| Derinlik | 1"2.54 cm |
| Sertifikasyon | CE İşareti, CSA Certified, UL Onaylı Bileşen |
| CSA Dosya Numarası | 035852_0_000 |
| Montaj | |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Delik Çapı | 0.17"0.43 cm |
| Delik Sayısı | 2 |
| Montaj Konumu | Yüzey |
| Çalışma Türü | Katı Hal |
| Röle Tipi | Standart |
| Anahtar hareketi | Anlık |
| Ölçü Birimleri | İnç |
| UL Dosya Numarası | E58169 |
| Tel Bağlantısı | Vida Terminali |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (07.11.2024, 242 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853649.0080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürünler | Isı Emiciler |
| Silikon Bileşikleri |
Hareketli parçaları olmayan bu katı hal röleleri, hızlı anahtarlama özelliğine sahiptir ve mekanik anahtarlara göre daha az bakım gerektirir, daha uzun ömürlüdür ve daha sessizdir.
Yüksek Başlangıç Akımı Korumalı Röleler—Yüksek başlangıç akımı korumalı röleler, motor veya pompa gibi bir cihaz açıldığında meydana gelen büyük elektrik patlamasından kaynaklanan hasarı önleyen entegre devrelerle tasarlanmıştır.
Isı Emiciler—Isı emiciler, ısıyı dağıtarak rölenin akım değerini artırır. Hızlı kurulum için bunları 35 mm DIN rayına (DIN 3 rayı olarak da bilinir) monte edin. Ayrıca düz yüzeylere de monte edilebilirler. Tek devreli röleleri monte etmeden önce, ısı emici ile röle arasına silikon bileşik veya termal ped yerleştirilmelidir. Silikon bileşik, bunu içermeyen ancak gerektiren ısı emiciler için ayrı olarak satılır. İki devreli rölelerin montajı için silikon gerekmez.
