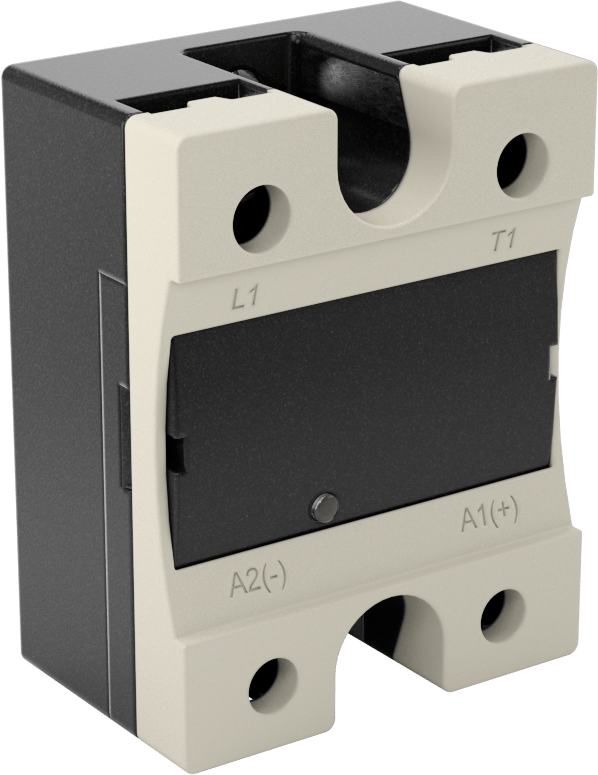

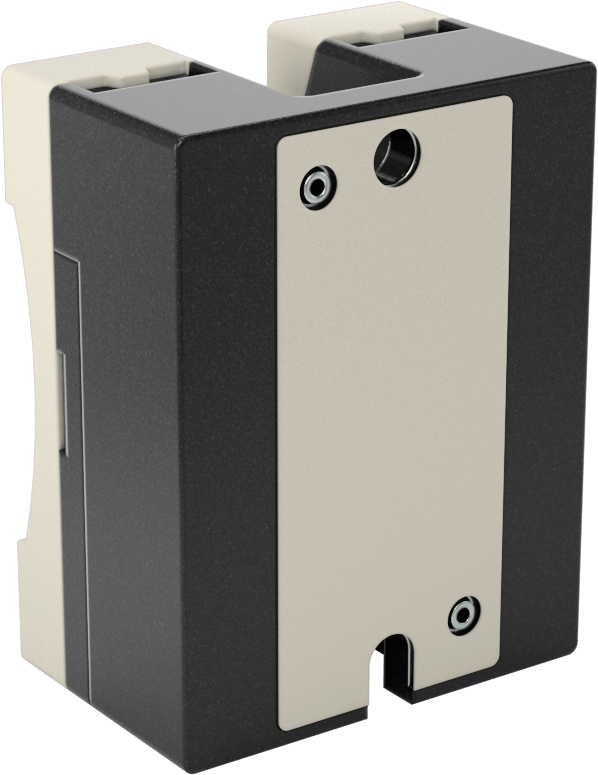

Katı Hal Vidalı Terminal Rölesi, Kapaklı Terminalleri ile
4-30 VDC Giriş, 10A, 530V AC Maksimum
| Kontrol Edilen Devre Sayısı | 1 |
| Anahtar Başlangıç Konumu | 1 Kapalı |
| Anahtar Tanımı | SPST-NO |
| Özellikler | Kapaklı Terminaller, Yüksek Başlangıç Akımı Koruması |
| Terminal Sayısı | 4 |
| Giriş Gerilimi | 4V DC, 6V DC, 12V DC, 24V DC, 30V DC |
| Gerilimde Anahtarlama Akımı | |
| Isı emici olmadan | 10 amp @ 480V AC |
| Isı Emicili | 100 amp |
| Yükseklik | 2.3"5.84 cm |
| Genişlik | 1.8"4.57 cm |
| Derinlik | 1.1"2.79 cm |
| Muhafaza Derecesi | IP20 |
| Sertifikasyon | CE İşareti, CSA Certified, UL Onaylı Bileşen |
| CSA Dosya Numarası | 204075 |
| Montaj | |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Delik Çapı | 0.2"0.51 cm |
| Delik Sayısı | 2 |
| Montaj Konumu | Yüzey |
| Çalışma Türü | Katı Hal |
| Röle Tipi | Standart |
| Anahtar hareketi | Anlık |
| Ölçü Birimleri | İnç |
| UL Dosya Numarası | E80573 |
| Tel Bağlantısı | Vida Terminali |
| Menşe Ülke | Çin |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 853649.0080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürün | Isı Emiciler |
Hareketli parçaları olmayan bu katı hal röleleri, hızlı anahtarlama özelliğine sahiptir ve mekanik anahtarlara göre daha az bakım gerektirir, daha uzun ömürlüdür ve daha sessizdir.
Yüksek Başlangıç Akımı Koruması—Yüksek başlangıç akımı korumasına sahip röleler, motor veya pompa gibi bir cihaz açıldığında meydana gelen büyük elektrik patlamasından kaynaklanan hasarı önleyen entegre devrelerle tasarlanmıştır.
Isı Emiciler—Isı emiciler, ısıyı dağıtarak rölenin akım değerini artırır. Hızlı kurulum için bunları 35 mm DIN rayına (DIN 3 rayı olarak da bilinir) monte edin. Ayrıca düz yüzeylere de monte edilebilirler. Tek devreli röleleri monte etmeden önce, ısı emici ile röle arasına silikon bileşik veya termal ped yerleştirilmelidir. Silikon bileşik, bunu içermeyen ancak gerektiren ısı emiciler için ayrı olarak satılır. İki devreli rölelerin montajı için silikon gerekmez.
