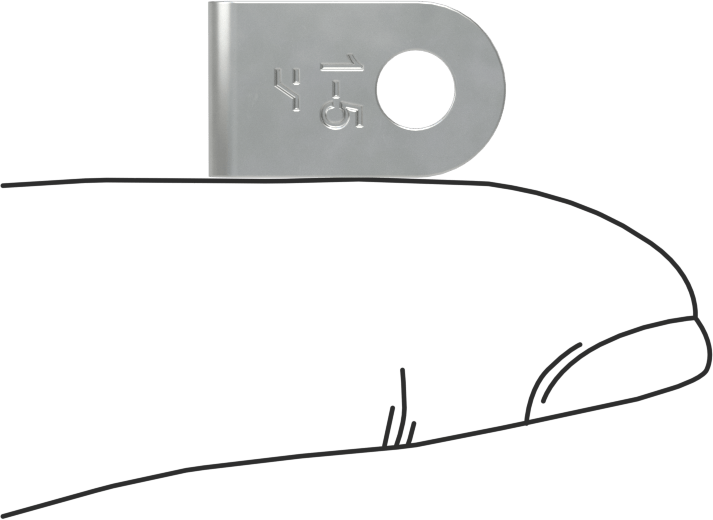

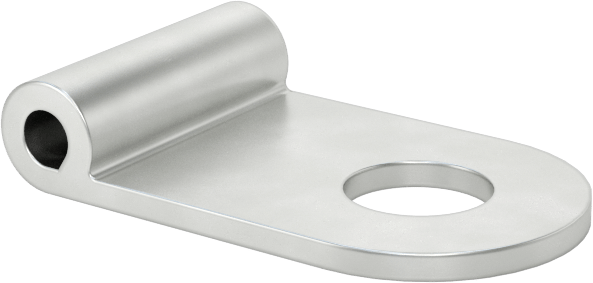

90 Derece Bayrak Halkalı Terminaller
22-16 AWG ve 8 Numaralı Vida Boyutu için
| Tel Kalınlığı (Ga.) İçin | 22 ila 16 |
| Vida | |
| Boyut | No. 8 |
| Ondalık Eşdeğer | 0.164"0.42 cm |
| Halka | |
| Genişlik | 0.38"0.97 cm |
| Kalınlık | 0.03"0.08 cm |
| Terminal Malzemesi | Kalay Kaplı Bakır |
| Maksimum Sıcaklık | 149°C |
| Maksimum Gerilim | Derecelendirilmemiştir |
| Namlu Tipi | Kapalı |
| Sıkma Tipi | Tekli |
| Yalıtım | Yalıtımsız |
| Performans | Titreşime Dayanıklı |
| Şekil | 90° Bayrak |
| Sinyal Türü | Güç |
| Terminal Türü | Halka |
| Tel Bağlantı Yöntemi | Sıkma |
| Menşe Ülke | Tayvan |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853690.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Kablonun çıkacağından endişelenmeden vidalı bağlantıları sabitleyin. Terminal blokları, piller ve devre kesici panelleri için ideal olan halka terminaller, vida şaftının tamamını çevreler, böylece titreşim veya çekme durumunda çatal ve kanca terminallerinden daha iyi sabit kalırlar. Ancak, vidayı tamamen çıkarmanız gerektiğinden, montajı biraz daha uzun sürer. Hasarlı bir gövde ve gevşek bağlantıdan kaçınmak için kablonuzu bir sıkma aleti ile takın.
90° Bayrak — Terminalin arkasında yer olmadığında kabloyu yandan takın. Montaj tırnağı, bayrak direğindeki bayrak gibi 90° açıyla gövdeye birleşir.
Yalıtımsız — Yakındaki kablolardan kaynaklanan kısa devrelerin sorun olmadığı durumlarda temel ve ekonomik seçenek.
Tek Sıkma — Çoğu iş için yeterince sağlam bir tutuş sağlar.
