Muhafaza Kesme Anahtarı, Kilitleme ile, Kırmızı Aktüatörlü Sarı
3 Devre, 50A
| Özellikler | Kilitleme |
| Gövde Rengi | Sarı |
| Gövde Malzemesi | Plastik |
| Aktüatör Rengi | Kırmızı |
| Kontrol Edilen Devre Sayısı | 3 |
| Panel Açıklığı Çapı İçin | 1 3/16"3.02 cm |
| Anahtarlama | |
| Akım | 50 amp |
| Gerilim | 600V AC |
| Elektrik Fazı (hp) | Single (1 1/2 hp @ 120V AC) Single (3 hp @ 240V AC) Three (3 hp @ 120V AC) Three (7 1/2 hp @ 240V AC) |
| Yükseklik | 2 5/8"6.67 cm |
| Genişlik | 2 5/8"6.67 cm |
| DIN Rayı Yüksekliği için | 35 mm |
| Montaj Derinliği | 5 5/16" ila 16 1/8"13.49 cm / 40.96 cm |
| Muhafaza Derecesi | IP40 |
| Sertifikasyon | UL Listed, C-UL Listeli, CE İşareti |
| Maksimum Asma Kilit Çengeli Çapı için | 5/16"0.79 cm |
| Maksimum Gerilim | 600V AC |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Montaj Deliği Çapı | 0.17"0.43 cm |
| Montaj Deliği Sayısı | 4 |
| Terminal Sayısı | 6 |
| Mil Çapı | 0.24"0.61 cm |
| Mil Uzunluğu | 11 13/16"30.00 cm |
| Mil Malzemesi | Metal |
| Anahtar Tipi | Bağlantıyı Kesme |
| UL Dosya Numarası | E224737 |
| Menşe Ülke | Fransa |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853650.9065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürünler | Yedek Miller |
| Yedek Mil Tabanları | |
| Sızdırmazlık Contaları |
Güç açıkken açılmasını önlemek için bu anahtarları bir muhafaza içine monte edin; gücü kesmek ve kapıyı serbest bırakmak için anahtarı çevirin. Milini muhafazaya uyacak şekilde kesin. Anahtarları kapalı konumda kilitlemek için bir asma kilit (ürünle birlikte verilmez) kullanın.
Üçten fazla devreyi kontrol etmek için ek güç kutupları kullanın. Üç fazlı bir sistemin nötr ayağını açmak ve kapatmak için nötr kutuplar ekleyin.

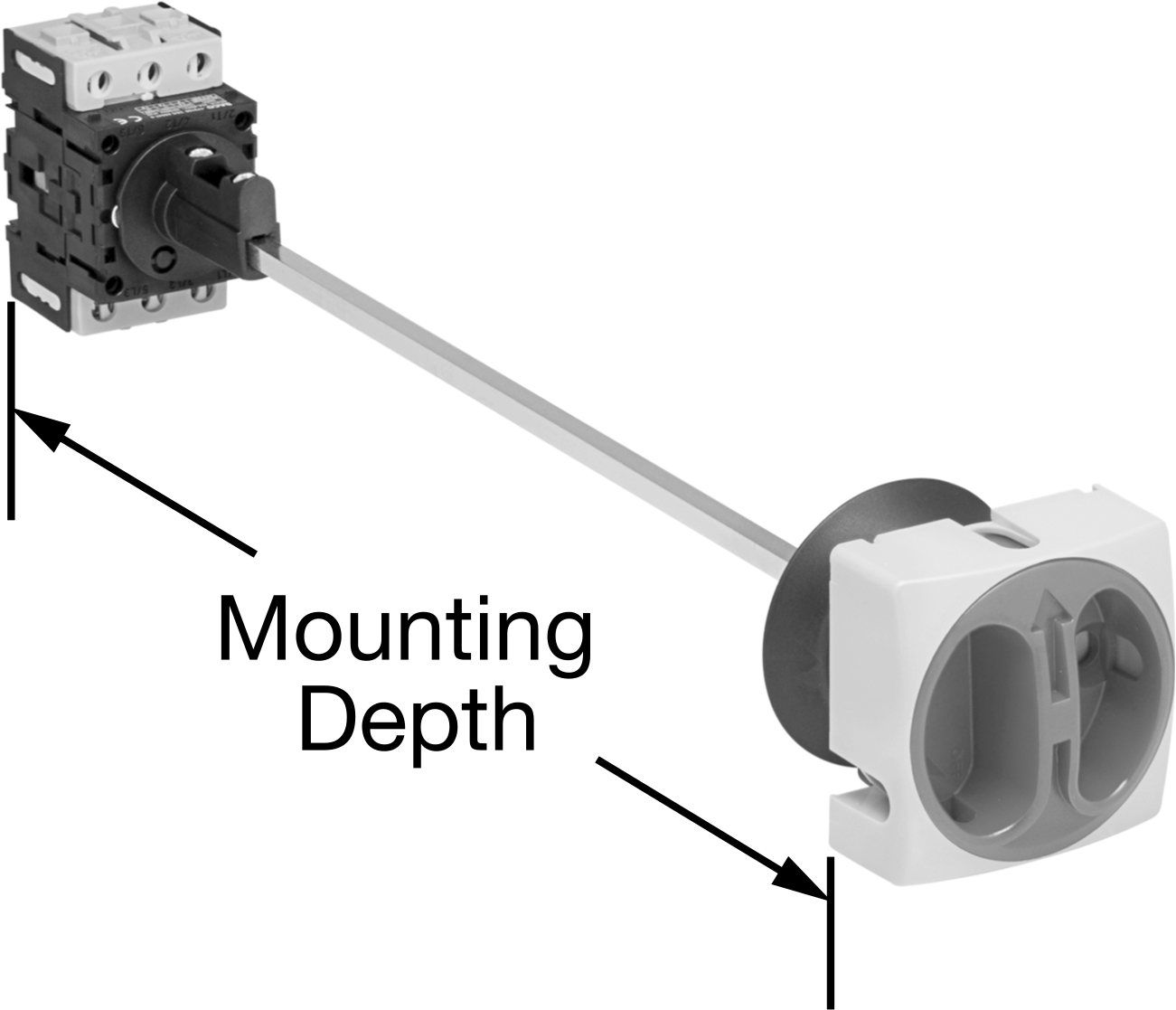

Montaj Derinliği—Muhafaza içindeki DIN rayına monte edin; montaj derinliği, panel kapısından DIN rayına kadar olan mesafedir.
Muhafaza Sınıfı — Hepsi en az bir güvenlik standardını karşılar.
Sızdırmazlık Contaları — Yıkanabilir ortamlarda sızdırmazlık contaları kullanın; bunlar aktüatörün etrafında IP65 sınıfında bir sızdırmazlık sağlar.
