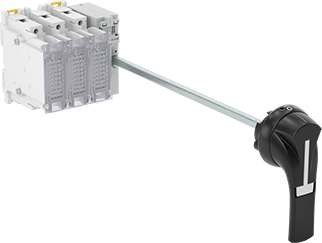

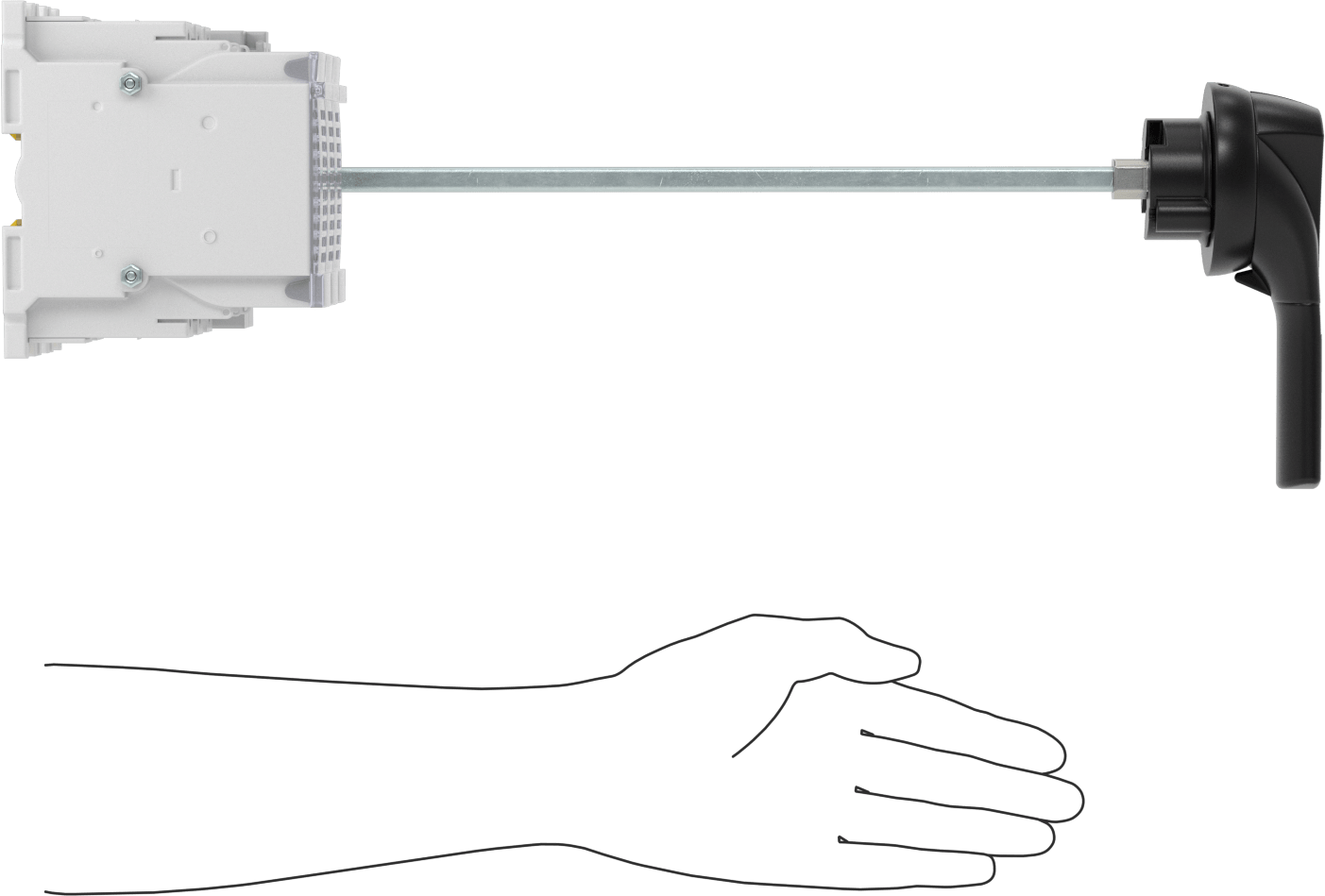

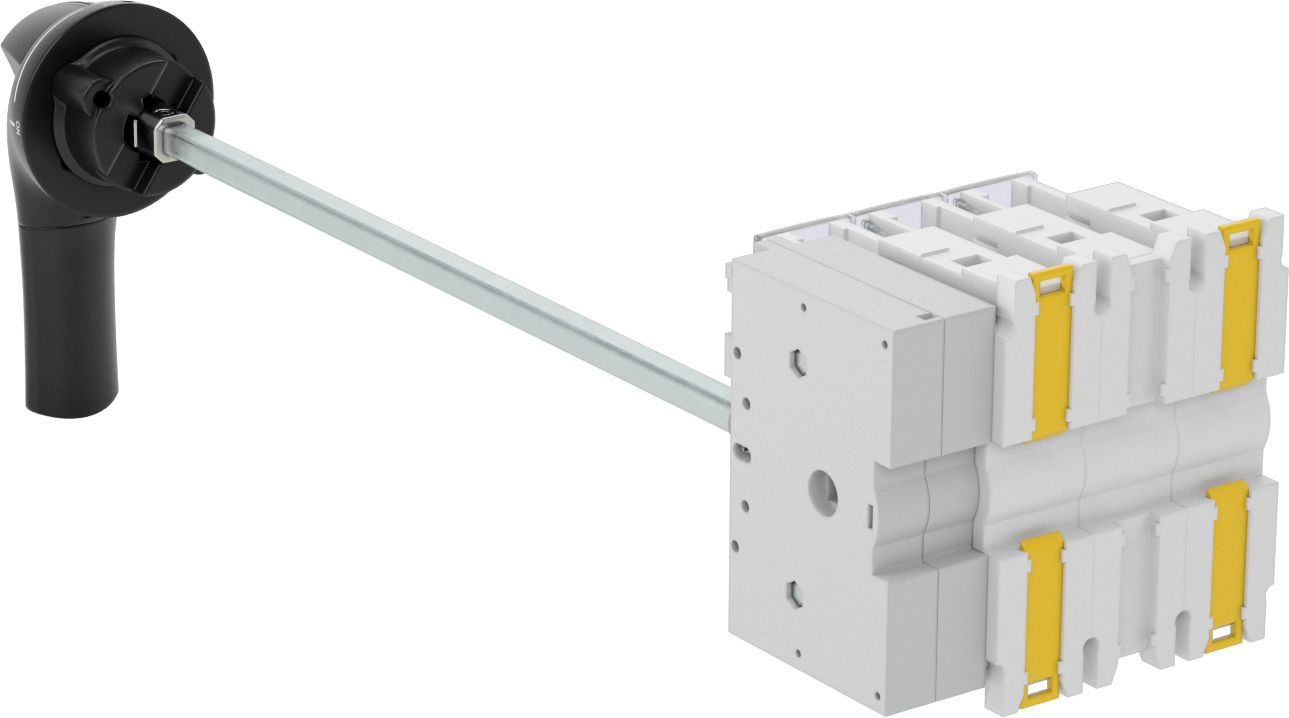

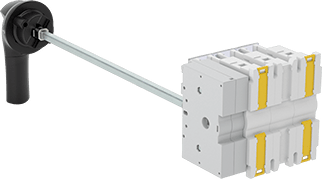

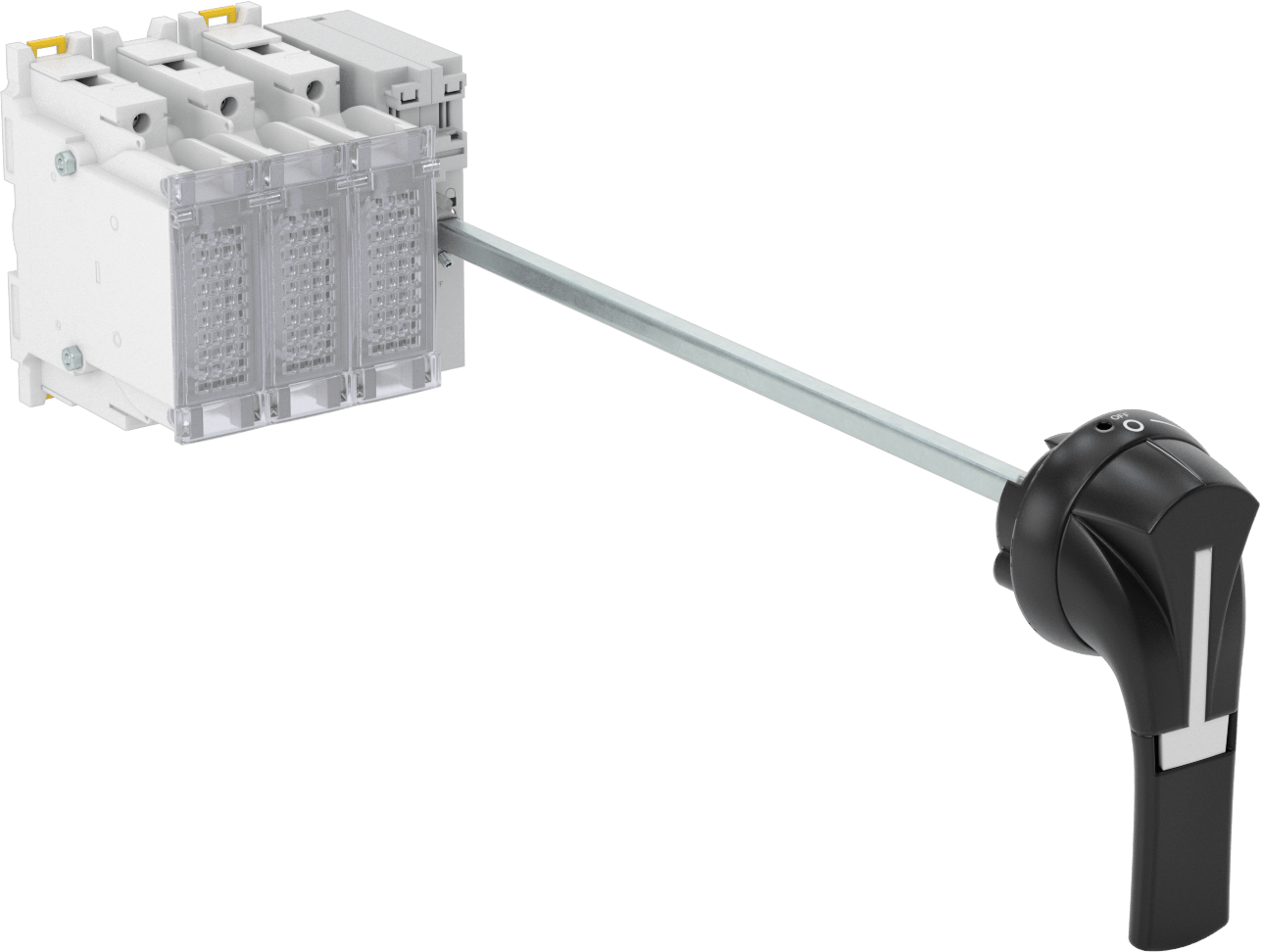

Muhafaza Kesme Anahtarı, Kilitleme ve Sigorta Tutuculu, Siyah Aktüatörlü Gri
30A
| Özellikler | Sigorta Tutucu, Kilitleme |
| Gövde Rengi | Gri |
| Gövde Malzemesi | Plastik |
| Aktüatör Rengi | Siyah |
| Kontrol Edilen Devre Sayısı | 3 |
| Panel Açıklığı Çapı İçin | 1 15/32"3.73 cm |
| Anahtarlama | |
| Akım | 30 amp |
| Gerilim | 600V AC |
| Elektrik Fazı (hp) | Single (Not Rated) Three (7 1/2 hp @ 240V AC) Three (20 hp @ 600V AC) |
| Sigorta Sayısı İçin | 3 |
| Sigorta UL Sınıfı için | J |
| Yükseklik | 5 11/32"13.57 cm |
| Genişlik | 5 7/8"14.92 cm |
| DIN Rayı Yüksekliği için | 35 mm |
| Montaj Derinliği | 7 7/8" ila 20 9/16"20.00 cm / 52.23 cm |
| Muhafaza Derecesi | IP20 |
| Sertifikasyon | UL Listed, CSA Certified |
| CSA Dosya Numarası | 112964_M_002 |
| Maksimum Asma Kilit Çengeli Çapı için | 5/16"0.79 cm |
| Maksimum Gerilim | 600V AC |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Montaj Deliği Çapı | 0.25"0.64 cm |
| Montaj Deliği Sayısı | 4 |
| Terminal Sayısı | 6 |
| Mil Yüksekliği | 13/32"1.03 cm |
| Mil Uzunluğu | 15 3/4"40.00 cm |
| Mil Malzemesi | Metal |
| Mil Genişliği | 13/32"1.03 cm |
| Anahtar Tipi | Bağlantıyı Kesme |
| UL Dosya Numarası | E195721 |
| Menşe Ülke | Fransa, Tunus |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853650.9065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
| İlgili Ürünler | Yedek Miller |
| Yedek Mil Tabanları |
Güç açıkken açılmasını önlemek için bu anahtarları bir muhafaza içine monte edin; gücü kesmek ve kapıyı serbest bırakmak için anahtarı çevirin. Milini muhafazaya uyacak şekilde kesin. Anahtarları kapalı konumda kilitlemek için bir asma kilit (ürünle birlikte verilmez) kullanın.
Üçten fazla devreyi kontrol etmek için ek güç kutupları kullanın. Üç fazlı bir sistemin nötr ayağını açmak ve kapatmak için nötr kutuplar ekleyin.
Sigorta Tutucu—Sigorta tutuculu anahtarlar, aşırı yük koruması gereken yerlerde kullanılır. Akım, sigortanın nominal değerini aştığında sigorta atar ve devreyi keserek anahtarın aşırı ısınmasını, kırılmasını veya yangına neden olmasını önler.
Montaj Derinliği—Muhafaza içindeki DIN rayına monte edin; montaj derinliği, panel kapısından DIN rayına kadar olan mesafedir.
Muhafaza Sınıfı — Hepsi en az bir güvenlik standardını karşılar.
