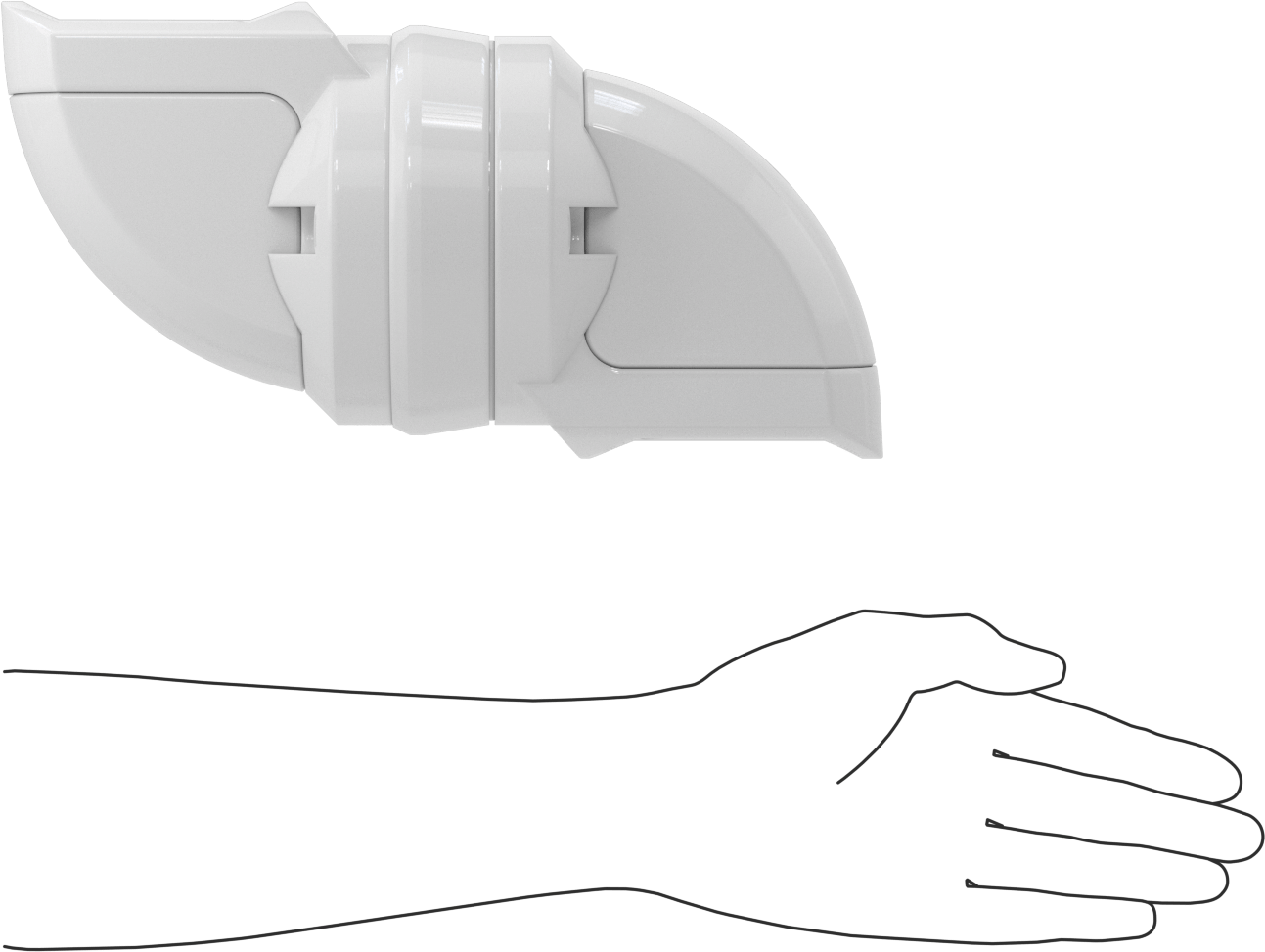

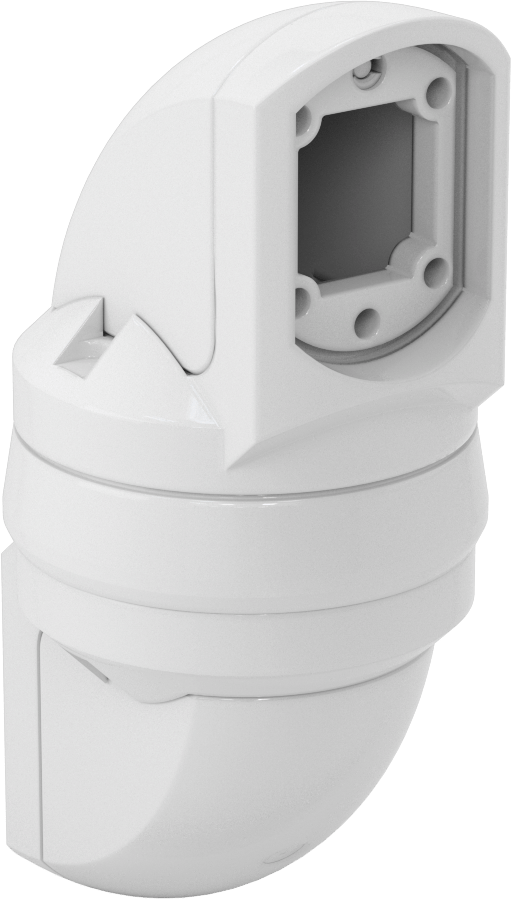

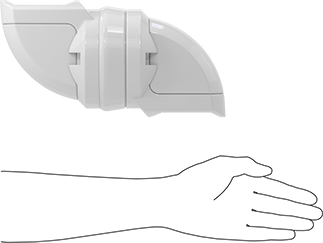

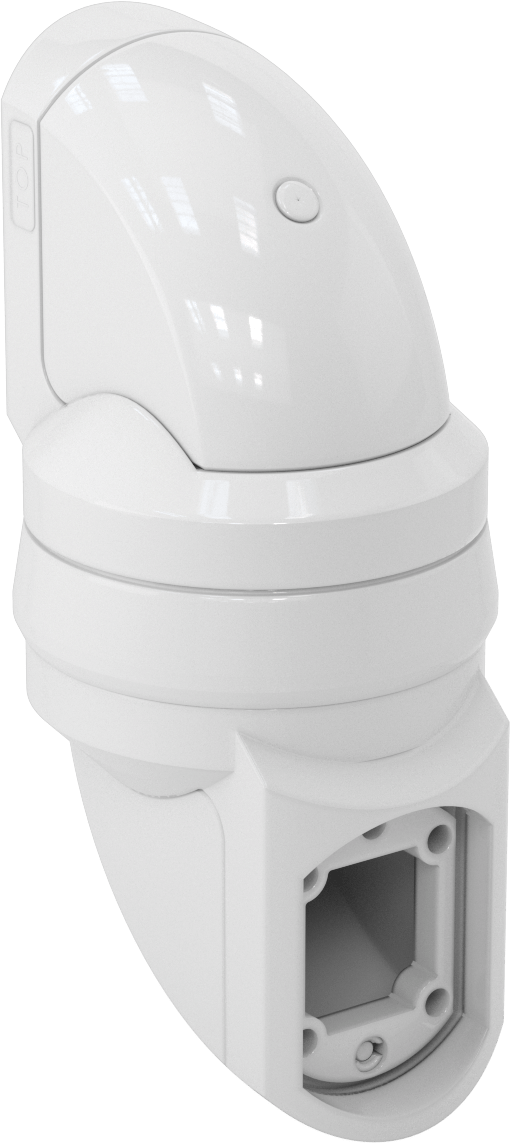

Muhafazalar için Askı Konumlandırma Kolu için Yukarı Bağlantı S Konektörü
| Bileşen | Konektör |
| Bağlantı Yönü için | Yukarı |
| Şekil | S |
| Ayarlama Hareketi | Döndürme |
| Maksimum Hareket Aralığı | 310° |
| Boru için | |
| Yükseklik | 3 1/2"8.89 cm |
| Genişlik | 2 1/2"6.35 cm |
| Yükseklik | 11 1/2"29.21 cm |
| Genişlik | 5 3/8"13.65 cm |
| Derinlik | 6"15.24 cm |
| Malzeme | Toz Kaplamalı Alüminyum |
| Renk | Beyaz |
| Montaj | |
| Dahil Edilen Bağlantı Elemanları | Evet |
| Delik Sayısı | 12 |
| Delik Çapı | 0.342"0.87 cm |
| Özellikler | Kablo Yönlendirme Deliği, Kilitleme Pimleri, Dönerler |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (02/04/2026, 253 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 761699.5160 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
İnsan-makine arayüzünüzü asın ve döndürerek yerden tasarruf edin ve dokunmatik ekranlara, düğmelere ve diğer işletim ekipmanlarına rahatça erişin. Bu askı kollarında, HMI muhafazalarımızla uyumlu, önceden delinmiş montaj delikleri bulunur. HMI bileşenlerinizden makineye giden kabloyu, kolun tamamını geçen bir delikten geçirin. Kolların çok fazla sallanarak insanlara ve ekipmana çarpmasını önlemek için, kilitleme pimleri sayesinde bu kolların dönme mesafesini sınırlayabilirsiniz. Frenler, kolların konumunu sabitler.
Uygulamanıza uygun bir sistem oluşturun; yüzlerce farklı varyasyon yaratabilirsiniz. Tam bir askı kolu için en az bir taban, bir boru ve bir montaj parçası gerekir. Bileşenler ekleyerek kolunuzu tabandan 80 inç'e kadar uzatabilir ve hareket aralığını genişletebilirsiniz. Konektörü olmayan kollar 180 lbs'ye kadar destekler. Konektörü olanlar 135 lbs'ye kadar destekler, ancak tabanından 40 inç'i aşan her 1 inç için taşıyabileceği yük 2 lbs azalır.
Konektörler—Konektörler, boruları birleştirir.
Döndürme—Dönen modeller, dönebilen bir bağlantı oluşturur.
