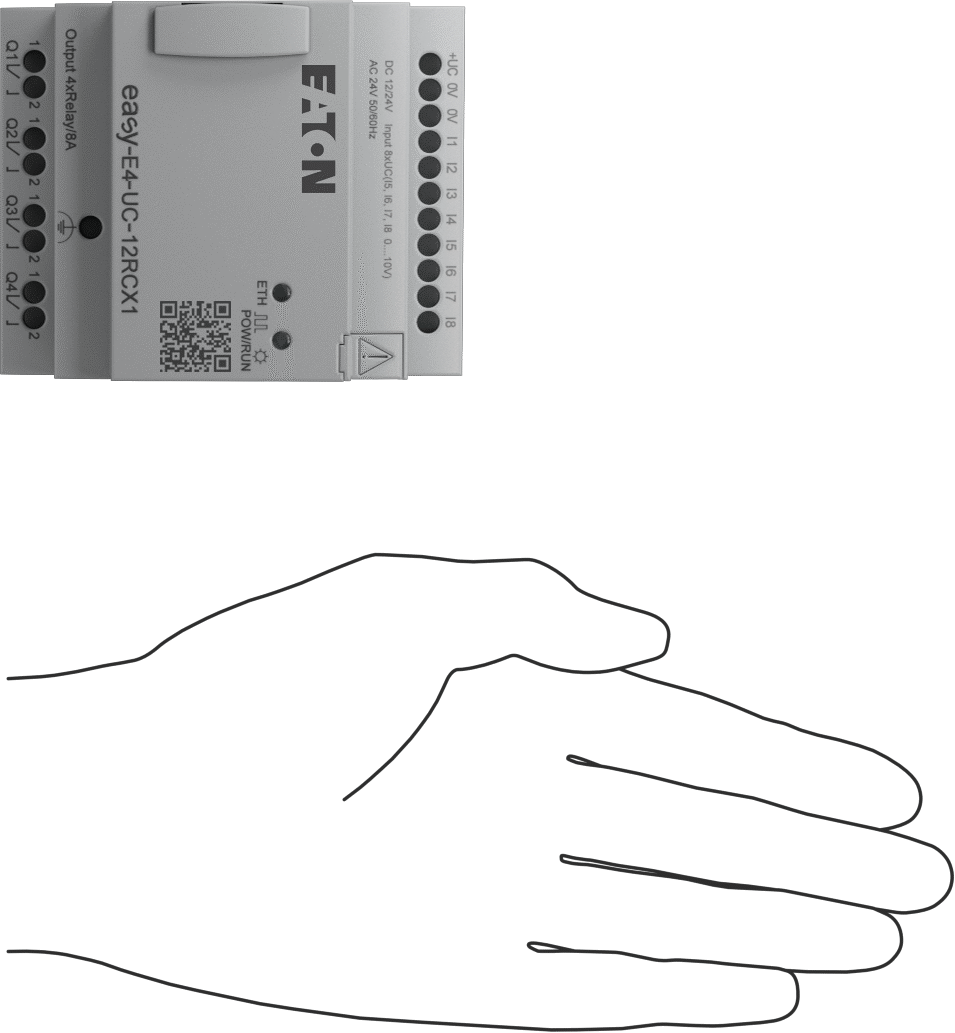

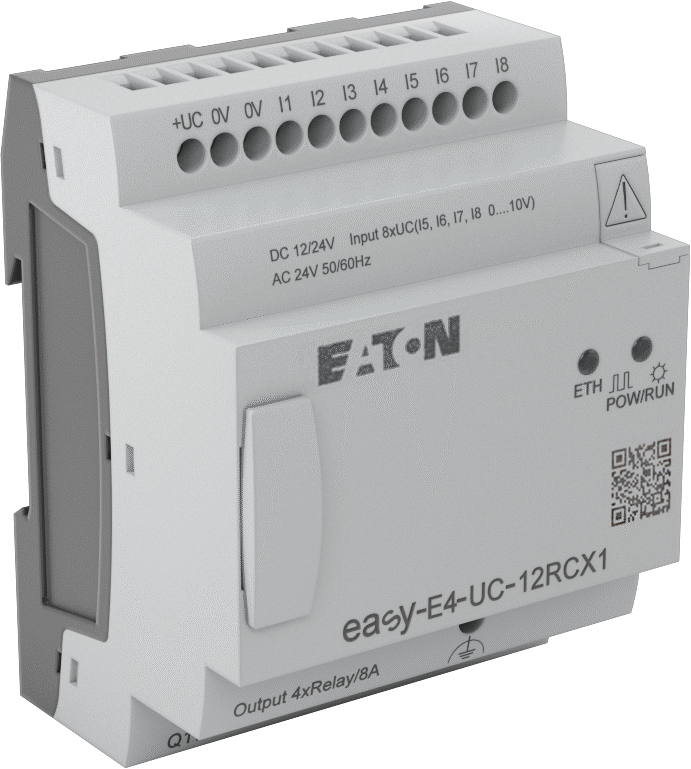

Eaton Easy E4 Serisi Kompakt PLC
4 Röle Çıkışı, 12V DC, 24V AC/V DC, Vida Terminalleri
| Bileşen | PLC |
| Maksimum Güç Tüketimi | 3W |
| Çıkışlar | |
| Tip (Adet) | Röle (4) |
| Sinyal Türü | Dijital |
| Maksimum Akım @ Gerilim | 10 A @ 240 V AC 8 A @ 24 V DC |
| Röle Tipi | Mekanik |
| Mekanik Ömür Döngüleri | 1,000,000 |
| Girişler | |
| Tip (Adet) | Transistor (4) Transistor/Analog (4) |
| Sinyal Türü | Analog, Dijital |
| Transistör Tipi | PNP/NPN |
| Transistör Gerilimi | 24V AC 12V DC 24V DC |
| Transistör Akımı | 2,2 mA |
| Analog Sinyal | 0-10V DC |
| Maksimum Giriş/Çıkış Sayısı | 188 |
| Maksimum Genişletme Modülü Sayısı | 11 |
| Çalışma Gerilimi | 24V AC 12V DC 24V DC |
| Zamanlayıcı Röle İşlevi | Delayed Start (Delay-on-Make) Delayed Switch-Off (Delay-on-Break) Repeat Cycle Switch-On (Single-Shot) |
| Zamanlama Aralığı Sayısı | 32 |
| Toplam Zamanlama Aralığı | 0,05 sn.-100 saat |
| Veri Bağlantı Türü | Ethernet RJ45 (1 each) microSD Card (1 each) |
| Ethernet İletim Hızı | 10 Mbps, 100 Mbps |
| İletişim Protokolü | Modbus TCP/IP |
| Tel Bağlantı Tipi | Vidalı Terminaller |
| Terminal Boyutu | M3.5 |
| Özellikler | 7-Day Advance Programming 8 Individually Programmable Timers |
| Sıcaklık Aralığı | -13° ila 131° F |
| Üretici | Eaton |
| Üretici Serisi | Easy E4 |
| Üretici Model Numarası | UC-12RCX1 |
| İşletim Sistemi Uyumluluğu | Windows 10 veya Sonraki Sürümler |
| Gerekli Yazılım | Evet |
| Yazılım Dahil | Hayır |
| Programlama Dilleri | İşlev Bloğu Diyagramları (FBD), Merdiven Mantığı Diyagramları (LD), Yapılandırılmış Metin (ST) |
| Yükseklik | 3 1/2"8.89 cm |
| Genişlik | 2 13/16"7.14 cm |
| Derinlik | 2 5/16"5.87 cm |
| Montaj Konumu | DIN Rail |
| DIN Rayı Yüksekliği için | 35 mm |
| Çevre Derecelendirmesi | IP20 |
| Karşılanan Teknik Özellikler | UL Listed C-UL Listed CSA Certified CE Marked |
| UL Dosya Numarası | E205091 |
| RoHS | RoHS 3 (2015/863/EU) ile 6(c) istisnasına uygun, 7(a), ve 7(c)-I - Bakır alaşımında kurşun, cam, veya seramik, ve yüksek erime noktalı lehimlerdeki kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Almanya |
| Schedule B | 853710.9090 |
| ECCN | EAR99 |

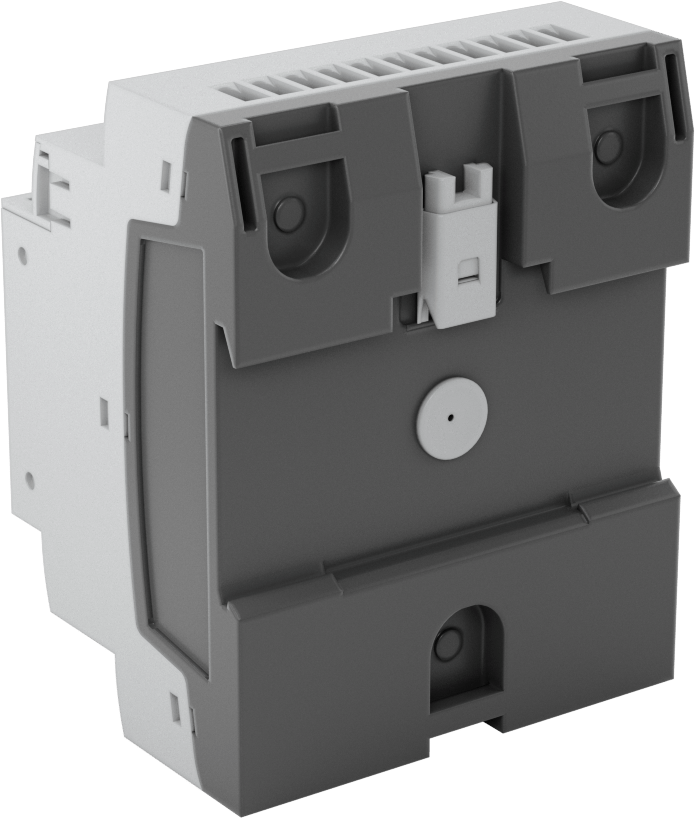

188 adede kadar giriş ve çıkış desteği sunan bu PLC’ler, aydınlatma ve HVAC sistemlerinin çalıştırılması gibi daha gelişmiş PLC’lerin gereksiz olacağı temel görevler için idealdir. Bunlar aynı zamanda akıllı röleler olarak da bilinir. Bu PLC'leri Ethernet ağınıza bağlayarak tesisinizdeki herhangi bir yerdeki cihazları kontrol edin. Açık bir iletişim protokolü kullandıkları için farklı üreticilerin cihazlarını birbiriyle uyumlu hale getirebilirsiniz. Elektrik dolabınızdaki 35 mm DIN rayına monte edin veya düz bir yüzeye sabitlemek için montaj braketlerini (ayrı satılır) kullanın.
Üreticinin yazılımı için bir lisans anahtarına (ayrı satılır) ihtiyacınız olacaktır. Programınızı Ladder Logic ve Structured Text gibi yaygın PLC dillerinde yazın, ardından programınızı bir Ethernet kablosu ile PLC'ye aktarın. Yazılımı kullanarak sorunları gerçek zamanlı olarak izleyin, test edin ve giderin. Programları yedeklemek, depolamak ve birden fazla makineye aktarmak için bir hafıza kartı ekleyin.
Bu PLC'ler dijital giriş ve çıkışlara sahiptir. Röle çıkışlı PLC'ler, kompresörler gibi dakikada birkaç kez anahtarlama yapan cihazlar için idealdir. Analog girişli PLC'ler, sıcaklık, basınç ve değişken diğer ölçümleri izleyen cihazlardan sinyal alır.
Vidalı terminaller en yaygın kablo bağlantısıdır; kablolarınızı takın ve vidaları sıkarak sabitleyin. Sisteminiz büyüdüğünde veya yeni işlevlere ihtiyaç duyduğunda PLC'lere genişletme modülleri ekleyin. Tüm modüllerde, cihazın çalışır durumda olduğunu gösteren bir LED durum göstergesi bulunur.
Bu PLC'lerde ekran yerine, güç aldıklarını ve çalıştıklarını gösteren LED durum göstergeleri bulunur. PLC'de ayarları değiştiremediğiniz için, yanlışlıkla değişiklik yapma olasılığı daha azdır.
