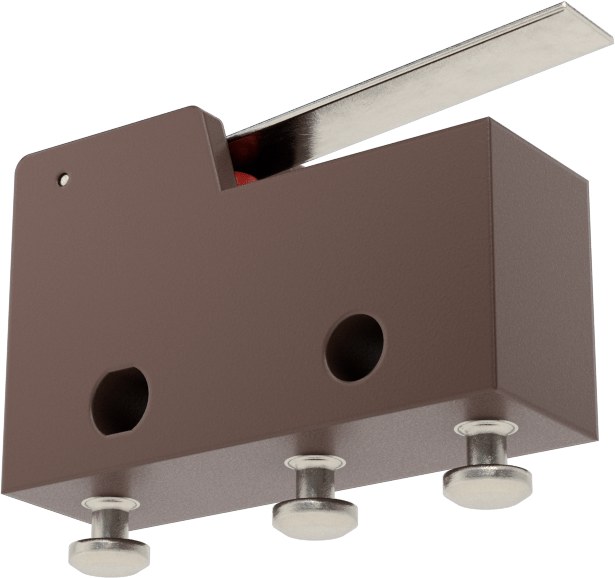

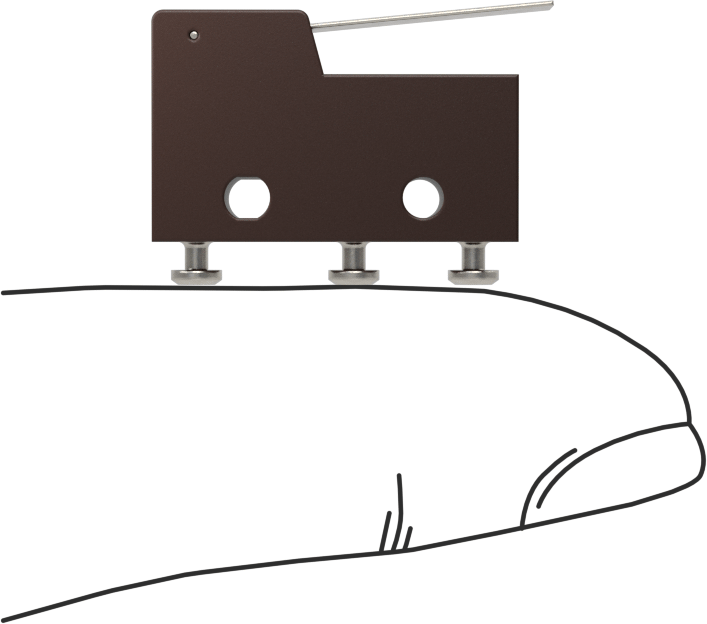

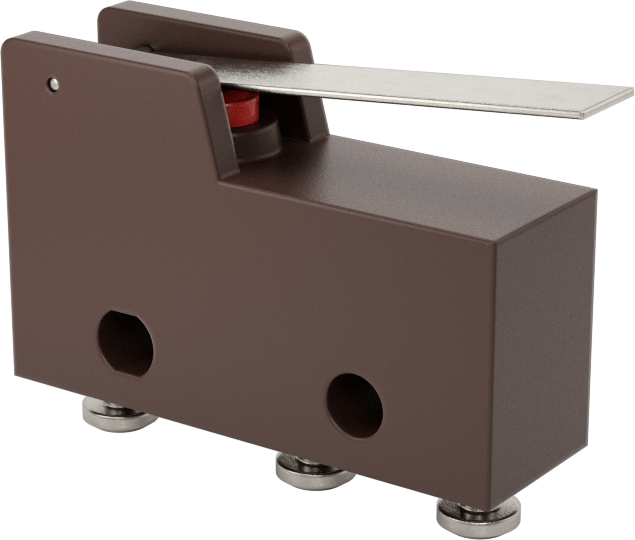

Hafif Dokunmalı Mikro Anlık Anahtar, Tırnaklı Terminallere Sahip Kol Aktüatörü

5A @ 250V AC

Teknik Çizim

Aktüatör Modeli	Kol
Tel Bağlantısı	Çıkıntı
Elektrik Bağlantısı	Çıkıntı
Kontrol Edilen Devre Sayısı	1
Anahtar Başlangıç Konumu	1 Kapalı veya 1 Açık
Anahtar hareketi	Anlık
Anahtar Tanımı	SPDT
Gerilimde Anahtarlama Akımı	5 amp @ 250V AC
Maksimum Gerilim	250V AC
Çalışma Sıcaklığı Aralığı	-65° F ila 250° F
Aktüatör Yüksekliği	0.16"0.41 cm
Terminal Sayısı	3
Gövde
Uzunluk	0.78"1.98 cm
Yükseklik	0.36"0.91 cm
Derinlik	0.25"0.64 cm
Malzeme	Plastik
Kol Uzunluğu	0.86"2.18 cm
Sertifikasyon	UL Onaylı Bileşen, CSA Certified, CE İşareti
Çalıştırma Kuvveti	1.4 ozf
CSA Dosya Numarası	004442_C_000
Montaj
Dahil Edilen Bağlantı Elemanları	Hayır
Delik Sayısı	2
Delik Çapı	0.09"0.23 cm
Montaj Konumu	Yüzey
Performans	Hafif Dokunuş
Anahtar Tipi	Sınır
UL Dosya Numarası	E12252
Menşe Ülke	Meksika
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	Uygun Değil
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu
RoHS Muafiyetleri	6(c)
Schedule B Numarası	853650.9040
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır

Daha yüksek tepki hızı için bu anahtarları diğer minyatür anahtarların kullandığı gücün çok daha azıyla çalıştırın. Hafif bir dokunuşla bile güvenilir çalıştırma ihtiyacınız varsa bunlar iyi bir seçimdir. Sunduğumuz en küçük snap-acting anahtarlar arasında yer alan bu anahtarlar, en dar alanlara bile sığar. Ark oluşumunu en aza indirmek ve kontakların yapışmasını önlemek için devreleri hızlı bir şekilde açar ve kapatır. Genellikle muhafazalarda kapı açık göstergesi olarak veya limit, basınç ve sıcaklık anahtarlarında dahili bileşenler olarak kullanılırlar.

Kol Aktüatörlü Tip—Kol aktüatörlü anahtarlar, çalıştırma yüzeyinin boyutunu artıran bir kola sahiptir.
