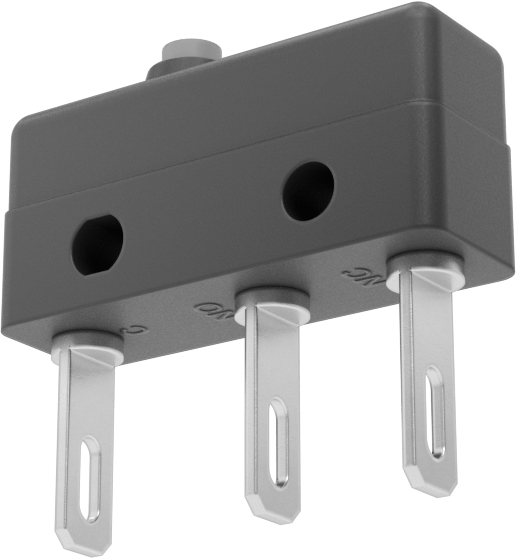

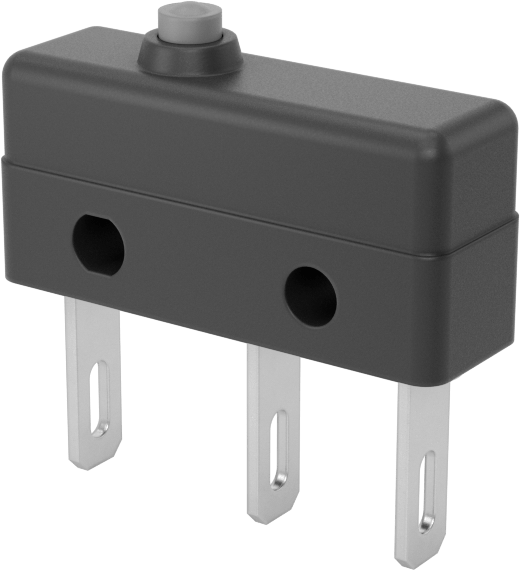

Hafif Dokunmalı Mikro Anlık Anahtar, Pistonlu Aktüatör ve Hızlı Bağlantı Kesme Terminalleri

1A @ 125V AC/30V DC

Teknik Cizim

Aktüatör Modeli	Piston
Tel Bağlantısı	Hızlı Bağlantı Kesme Terminali
Kontrol Edilen Devre Sayısı	1
Anahtar Başlangıç Konumu	1 Kapalı veya 1 Açık
Anahtar hareketi	Anlık
Anahtar Tanımı	SPDT
Gerilimde Anahtarlama Akımı	1 amp @ 125V AC 1 amp @ 30V DC
Maksimum Gerilim	250V AC
Çalışma Sıcaklığı Aralığı	-65° F ila 250° F
Aktüatör Yüksekliği	0.09"0.23 cm
Terminal Sayısı	3
Gövde
Uzunluk	0.78"1.98 cm
Yükseklik	0.36"0.91 cm
Derinlik	0.25"0.64 cm
Malzeme	Plastik
Sertifikasyon	UL Onaylı Bileşen, CSA Certified, CE İşareti
Çalıştırma Kuvveti	3 ozf
CSA Dosya Numarası	004442_C_000
Montaj
Dahil Edilen Bağlantı Elemanları	Hayır
Delik Sayısı	2
Delik Çapı	0.09"0.23 cm
Montaj Konumu	Yüzey
Performans	Hafif Dokunuş
Hızlı Bağlantı Kesme Dilimi Genişliği	0.11"0.28 cm
Anahtar Tipi	Sınır
UL Dosya Numarası	E12252
Menşe Ülke	Meksika
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	Uygun Değil
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu
RoHS Muafiyetleri	6(c)
Schedule B Numarası	853650.9040
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır

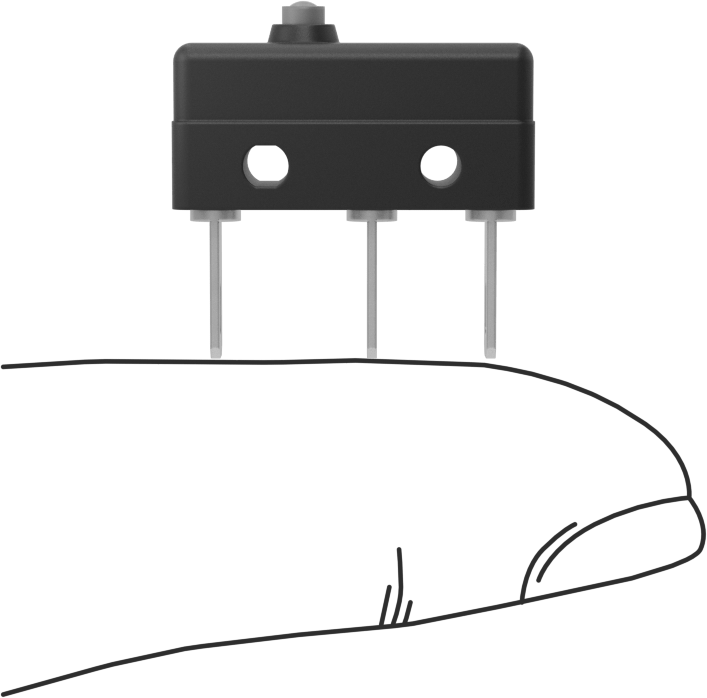

Daha yüksek tepki hızı için bu anahtarları diğer minyatür anahtarların kullandığı gücün çok daha azıyla çalıştırın. Hafif bir dokunuşla bile güvenilir çalıştırma ihtiyacınız varsa bunlar iyi bir seçimdir. Sunduğumuz en küçük snap-acting anahtarlar arasında yer alan bu anahtarlar, en dar alanlara bile sığar. Ark oluşumunu en aza indirmek ve kontakların yapışmasını önlemek için devreleri hızlı bir şekilde açar ve kapatır. Genellikle muhafazalarda kapı açık göstergesi olarak veya limit, basınç ve sıcaklık anahtarlarında dahili bileşenler olarak kullanılırlar.

Pistonlu Aktüatör Tipi—Pistonlu aktüatörlü anahtarlar, çalıştırmak için itilmelidir.
