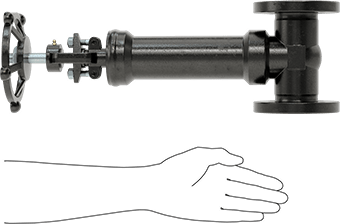

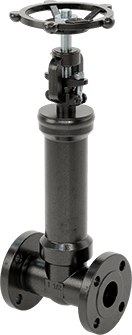

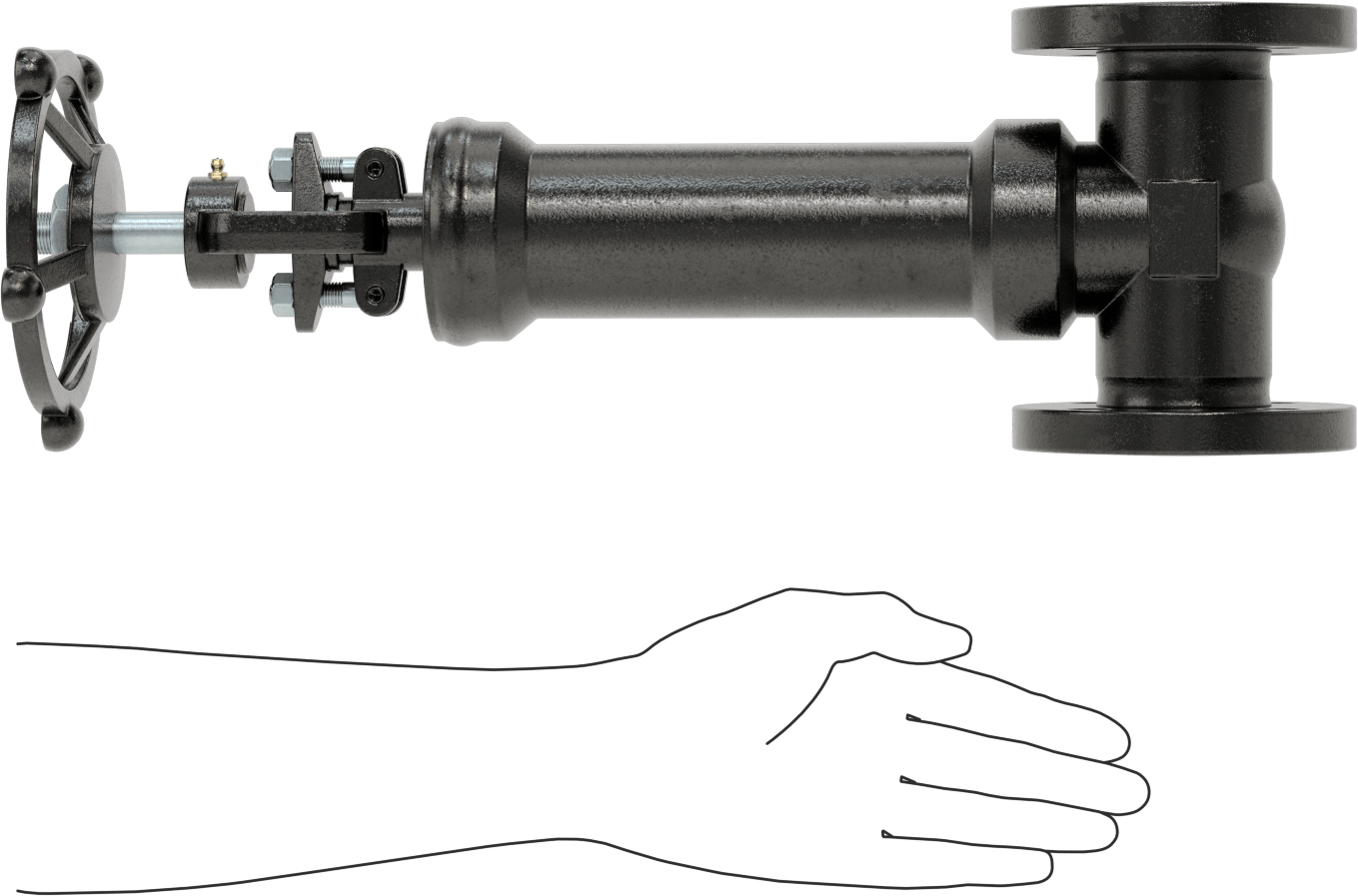

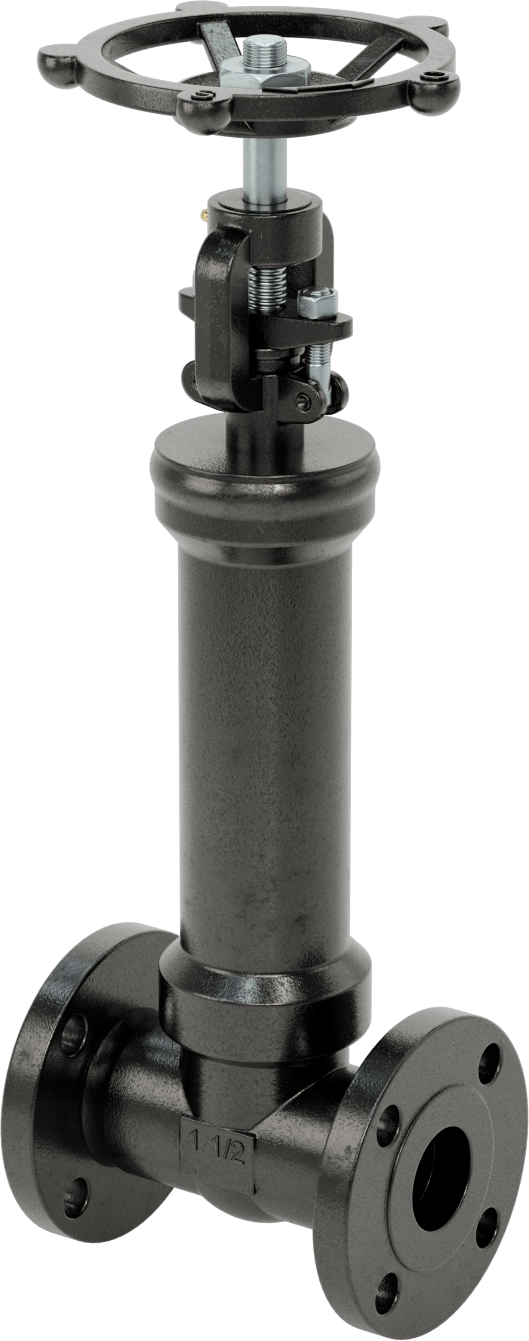

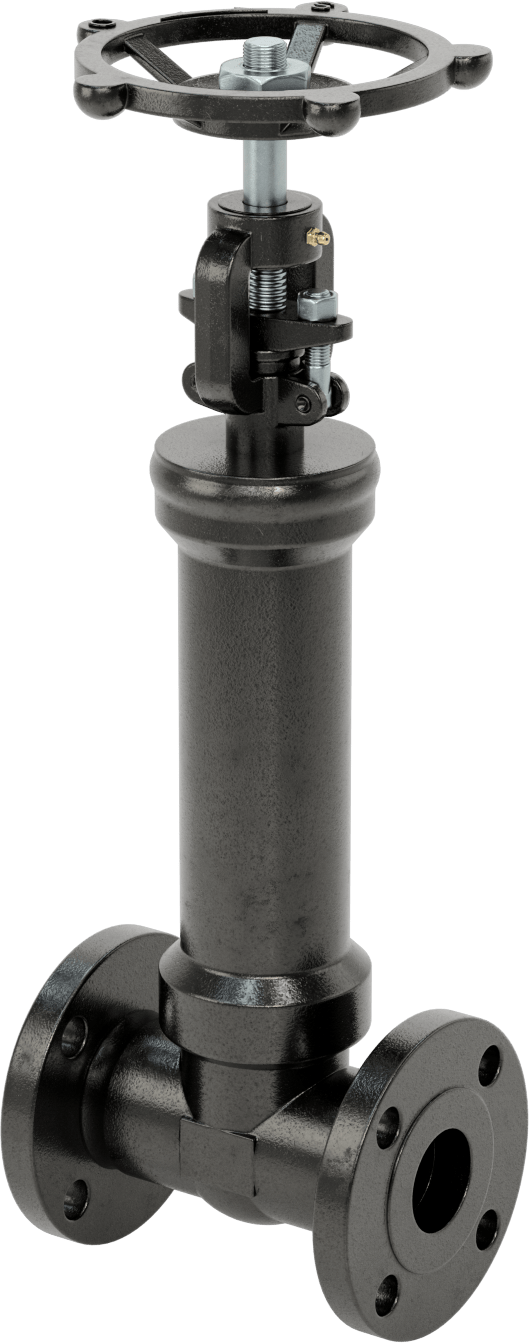

Buhar Sızdırmaz Flanşlı Kademeli Açma/Kapama Valfi
1-1/2 Boru Boyutu
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Kapak |
| Kare Tırnak Boyutu için | Su, Yağ, Buhar, Benzin |
| Çalıştırma | Kılavuz |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Tekerlek |
| Sap Tipi | Standart |
| Kulp Malzemesi | Demir |
| Şekil | Düz |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 1 1/23.81 cm |
| Basınç Sınıfı | 150 |
| Flanş Dış Çapı | 5"12.70 cm |
| Cıvata Deliği Çapı | 5/8"1.59 cm |
| Cıvata Çemberi Çapı | 3 7/8"9.84 cm |
| Cıvata Deliği Sayısı | 4 |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | 75 |
| Maksimum Basınç | 285 psi @ 100° F |
| Maksimum Buhar Basıncı | 80 psi @ 800° F |
| Sıcaklık Aralığı | -20° ila 800° F |
| Gövde Malzemesi | Çelik |
| Koltuk Malzemesi | 316 Paslanmaz Çelik |
| Kapı Malzemesi | 420 Paslanmaz Çelik |
| Körük Malzemesi | 321 Paslanmaz Çelik |
| Ambalaj Malzemesi | Grafit |
| Uç-Uç Uzunluğu | 6 1/2"16.51 cm |
| Toplam | |
| Yükseklik | 19 1/2"49.53 cm |
| Uzunluk | 6 1/2"16.51 cm |
| Gövde Tipi | Yükselen |
| Mil Muhafazası Bağlantı Şekli | Kaynaklı |
| Mil Muhafazası Conta Tipi | Körük, Paketleme |
| Özellikler | Güçlendirilmiş Conta |
| Karşılanan Teknik Özellikler | API 602, ASME B16.34, MSS-SP-117 |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848180.3055 |
| ECCN | EAR99 |
Sızıntı riski olmadan buhar, tehlikeli gazlar ve diğer buharların akışını kontrol edin. Bu vanaların gövdesi etrafında, açıldıklarında genişleyen ve kapandıklarında daralan, hava geçirmez bir sızdırmazlık sağlayan akordeon benzeri bir körük bulunur. Körük arızalanırsa, arka sızdırmazlık contası olarak da bilinen güçlendirilmiş bir conta, sızıntı riskini en aza indirir. Isıtma ve buhar hizmeti uygulamaları için ideal olan bu vanalar, sıcaklık dalgalanmalarında bile sızdırmazlıklarını korur. Ayrıca, sap muhafazası hiçbir şeyin dışarı sızmamasını sağlamak için kaynaklanmıştır. Sürgülü vanalar olarak da bilinen bu vanalar, ani başlatma ve durdurmaları önlemek için tekerlek kolunun birkaç tur çevrilmesiyle kademeli olarak açılır ve kapanır. Flanşlara cıvatalanır, bu nedenle temizlik ve onarım için dişli veya kaynaklı vanalara göre takılması ve çıkarılması daha kolaydır.
Bu vanalar açıldığında kol yükselir, kapandığında alçalır. Akışın açık mı yoksa kapalı mı olduğunu bir bakışta görebilirsiniz. Mil, hattınızdan akan akıştan izole edilmiştir, bu da bu vanalara yükselen mili olmayan vanalara göre daha uzun bir ömür sağlar.
