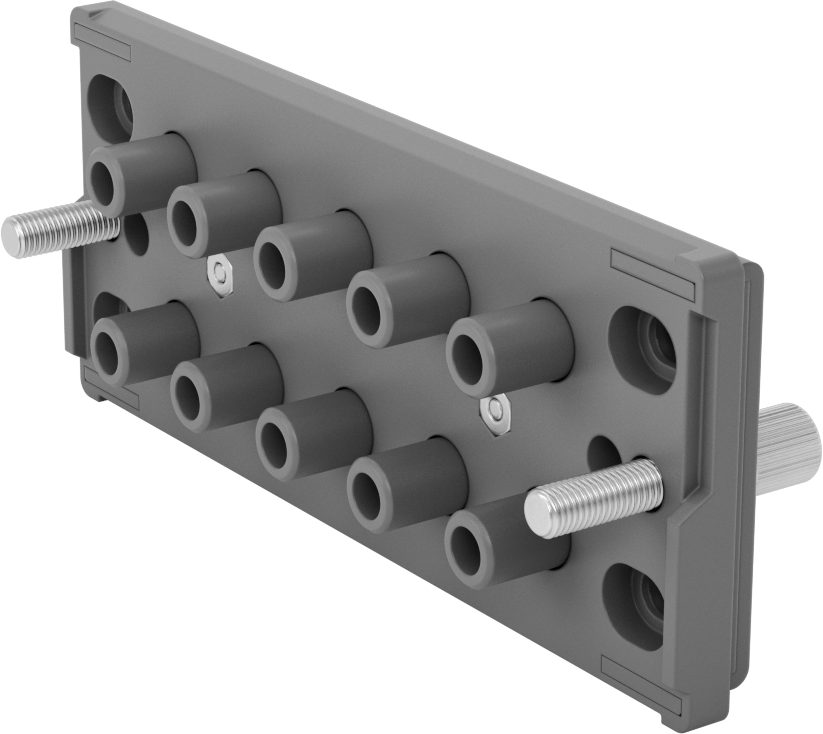

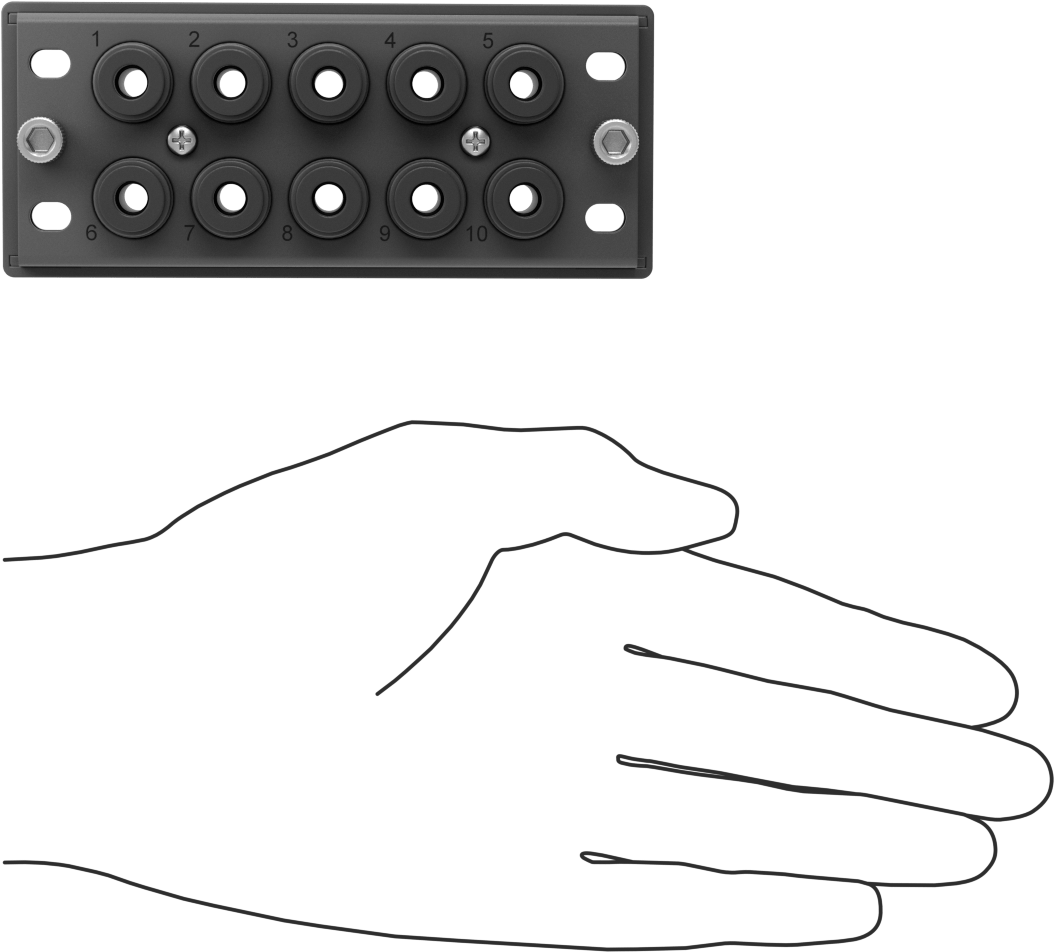

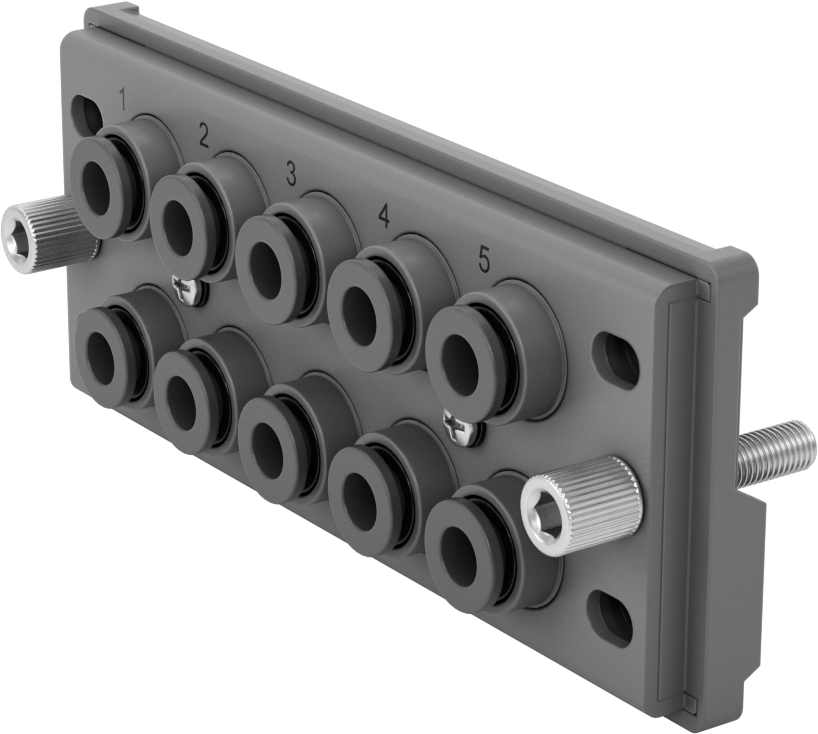

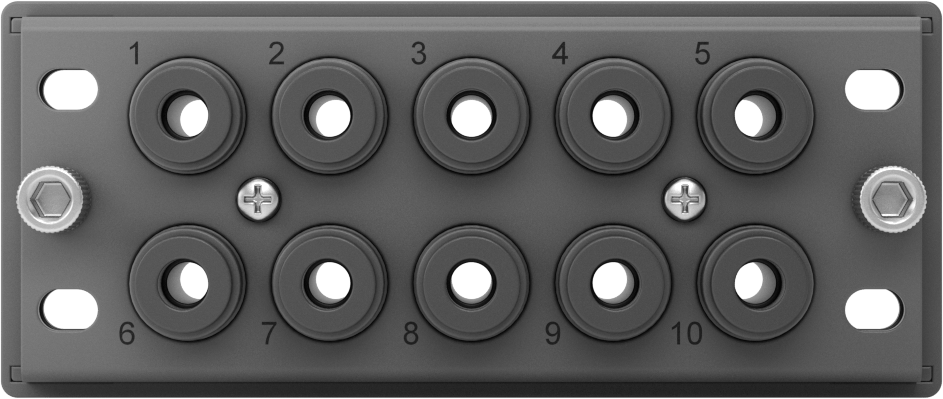

Hava için Çok Hatlı Hızlı Bağlantı Kesme Tüp Bağlantısı, Duvar İçi, Cıvata Kilitli Tapa
6 mm Boru Dış Çapı, 10 Bağlantı
| Şekil | Düz |
| Tip | Adaptör |
| Kare Tırnak Boyutu için | Hava |
| Çok Hatlı Bağlantı Konfigürasyonu | Sabit |
| Bağlantı (Hızlı Bağlantı Kesme) | |
| Hızlı Bağlantı Kesme Bileşeni | Tapa |
| Cins | Erkek |
| O-Ring Malzemesi | NBR Kauçuk |
| Boru Bağlantısı (Tak-Çalıştır) | |
| Cins | Dişi |
| O-Ring Malzemesi | NBR Kauçuk |
| Kare Boru İç Genişliği için | 6 mm |
| Bağlantı Sayısı | 10 |
| Malzeme | Nikel Kaplı Pirinç |
| Renk | Gri |
| Gövde | |
| Şekil | Dikdörtgen |
| Malzeme | Pirinç |
| Renk | Gri |
| Mandal Malzemesi | Çelik |
| Serbest Bırakma Türü | Halka |
| Serbest Bırakma Halkası Malzemesi | 304 Paslanmaz Çelik |
| Serbest Bırakma Halkası Rengi | Mavi |
| Maksimum Basınç | 145 psi @ 72° F |
| Maksimum Vakum | 29 inç Hg @ 72° F |
| Vakum Değeri | Standart |
| Sıcaklık Aralığı | 25° ila 140° F |
| Eşleşmiş | |
| Uzunluk | 4 31/64"11.39 cm |
| Genişlik | 1 57/64"4.80 cm |
| Yükseklik | 1 55/64"4.72 cm |
| Sterilizasyon Yöntemi | Kimyasallar |
| Yığın Yönü için | |
| Malzeme | FEP Plastik, Naylon Plastik, PFA Plastik, Poliüretan Kauçuk |
| Sertlik Derecesi | Sert, Sert |
| Sertlik | Durometre 50D-70D, Durometre 91A-97A |
| Bağlantı Kilitleme Türü | Cıvata |
| Montaj Türü | Duvar delme |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya |
| Schedule B | 391740.0000 |
| ECCN | EAR99 |
Hattlarınızın karışmasına izin vermeyin — birden fazla boruyu aynı anda hızlıca bağlamak veya ayırmak için bu bağlantı elemanlarından birini kullanın. Boruları düzenli tutar ve dar alanlarda yer tasarrufu sağlar. Genellikle robotik alanında kullanılan bu bağlantı elemanları, karmaşık pnömatik sistemler için idealdir.
Duvar delikli bağlantı elemanları, bir panel veya makine üzerindeki hava hatlarını bağlamanıza ve ayırmanıza olanak tanır. Bu, ekipmanınızı sahada taşıyıp yeniden bağlayacağınız durumlarda kullanışlıdır.
Bas-bağlan bağlantı parçaları, sağlam ve sert borular içindir. Anında bağlantı parçaları olarak da bilinir. Hortuma bağlamak için, hortumu bağlantı parçasına yerleştirin; iç tutma halkası ve O-ring, bağlantı parçasını yerinde tutar. Bağlantıyı kesmek için, serbest bırakma halkasına basın ve hortumu bağlantı parçasından çekin.
Tam bir bağlantı için, aynı bağlantı boyutuna sahip bir fiş ve bir soket sipariş edin.
Bağlantı elemanını takmak için, birlikte verilen kelepçe cıvatalarını bir L anahtarı (ürünle birlikte verilmez) kullanarak sıkın. Çıkarmak için kelepçe cıvatalarını gevşetin. Pirinçten üretilen bu bağlantı elemanları, plastik bağlantı elemanlarına göre daha dayanıklıdır ve iyi bir korozyon direncine sahiptir.
