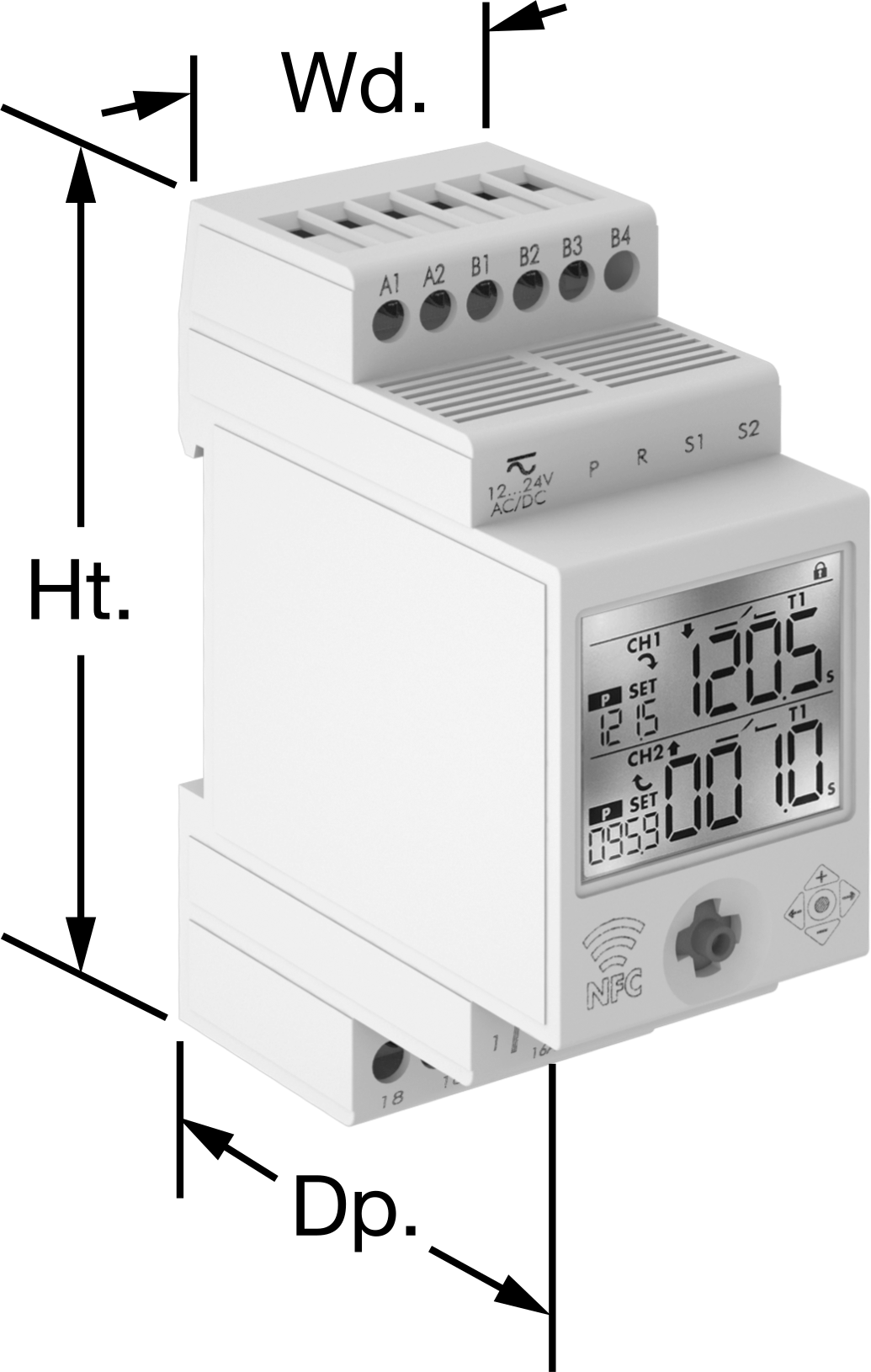

DIN Ray Montajlı Çok Fonksiyonlu Zamanlayıcı Röle

Tek bir röle ile elektriksel bir sürecin iki aşamasını kontrol edin — iki tamamen bağımsız kanal ve 30 farklı işlevle bu röleler size geniş bir olasılıklar yelpazesi sunar. Her kanalın kendi çıkışı olduğundan, aynı anda iki farklı işlevi (devre başına bir tane) çalıştırabilirsiniz. Bunları 35 mm DIN raylarına (DIN 3 rayı olarak da bilinir) monte edin ve aydınlatma sistemlerine, konveyörlere, elektrik motorlarına ve diğer sistemlere bağlayın. Bu röleler UL Listeli, C-UL Listeli ve CE İşaretlidir, yani ABD ve uluslararası güvenlik standartlarını karşılarlar.

Dijital ekranı kullanarak her iki kanalın çalışma sürelerini, işlev adlarını ve açık/kapalı durumlarını aynı anda görüntüleyebilirsiniz. Bu röleleri, geleneksel rölelerdeki döner kadranlardan daha kolay kullanımlı olan ön yüzdeki bir joystick ile programlayabilirsiniz. Ayrıca, genellikle mobil ödeme için kullanılan NFC (yakın alan iletişimi) özelliğine sahip bir Android telefon kullanarak da programlayabilirsiniz. İhtiyacınız olan işlevleri seçtikten sonra, programlamak için telefonu röleye tutun.

İşlevleri tetiklemek, duraklatmak ve sıfırlamak için anahtarları bu rölelerin girişlerine bağlayın. Duraklatma girişine bağlı bir anahtarı açmak, anahtar kapatılana kadar işlevleri durdurur. Sıfırlama girişine bağlı bir anahtar, işlevleri baştan başlatır. Röle aktif olarak bir sinyal alıyorsa, işlev hemen yeniden başlar. Sinyal yoksa, işlev durur ve sıfırlanır, böylece bir sonraki tetiklemede baştan başlar. Anahtarları, her iki kanalı aynı anda veya yalnızca bir kanalı duraklatmak veya sıfırlamak için kullanabilirsiniz.

Bu rölelerin 30 farklı işlevi olmasına rağmen, hepsi 10 kategoriye ayrılır. Bu kategoriler içinde, bir anahtar eklemek, gecikme programlamak veya rölenin bir tetikleyiciye nasıl tepki vereceğini (açma veya kapatma, duraklatma veya sıfırlama) değiştirmek için farklı işlevler seçebilirsiniz.

Gecikmeli Başlatma (Çalıştırmada Gecikme) Zamanlayıcı — Bu işlevler, giriş gerilimi uygulandıktan sonra rölenin devreye girmesinin ne kadar süreceğini ayarlamanıza olanak tanır. Örneğin, bir matkap yağlayıcıyı hemen pompalamaya başlar, ancak ayarlanan süre geçene kadar dönmeye başlamaz.

Gecikmeli Kapatma (Kesildiğinde Gecikme) Zamanlayıcı — Bu işlevler, giriş voltajı yerine bir anahtar kullanır. Anahtar kapatıldığında, röle programlanan süre boyunca açık kalır ve ardından kapanır. Örneğin, bir projektörün ışığı bir anahtarla kapatılır, ancak soğutma fanı belirli bir süre çalışmaya devam eder.

Gecikmeli Açma ve Gecikmeli Kapatma Zamanlayıcısı — Bu işlev, giriş gerilimi yerine bir anahtar kullanır. Anahtar açıldıktan sonra rölenin ne kadar sürede devreye gireceğini ve anahtar kapatıldıktan sonra ne kadar süre devrede kalacağını ayarlamanıza olanak tanır. Örneğin, bir fırın açılır, ancak fan, ısınana kadar havalandırma deliklerinden hava üflememeye başlar. Fırın kapandığında, fan tüm sıcak havayı dolaştırmak için üflemeye devam eder.

Aralıklı Zamanlayıcı — Bu işlevler, giriş voltajını kullanarak röleyi programlanan bir süre boyunca açar. Örneğin, konveyör üzerinde aşağı doğru hareket eden bir parça belirli bir konuma ulaştığında, temizlik spreyi ayarlanan bir süre boyunca devreye girer.

Açma (Tek Atış) Zamanlayıcı — Bu işlevler, programlanan süre boyunca açık kalan röleyi etkinleştirmek için bir anahtar gerektirir. Örneğin, depo odasındaki ışıklar bir anahtarla açılır ve kapanmadan önce belirli bir süre açık kalır.

Tekrarlanan Döngü Zamanlayıcı — Giriş voltajı uygulandığında, röle belirli bir süre boyunca açılır, ardından aynı süre boyunca kapanır. Giriş voltajı kesilene kadar bu iki durum arasında dönüşümlü olarak çalışır. Örneğin, yanıp sönen bir ışık eşit sürelerle yanar ve söner.

Asimetrik Tekrarlanan Döngü Zamanlayıcı — Bu işlevler bir açık döngü ile başlar ve ardından bir kapalı döngü içerir, ancak bu döngülerin süreleri farklıdır. Döngüler, giriş voltajı kesilene kadar tekrarlanır. Örneğin, bir sprinkler sistemi, giriş voltajı kesilene kadar kısa püskürtme aralıkları ve ardından daha uzun dinlenme aralıkları şeklinde açılıp kapanır.

Anahtarlı Asimetrik Tekrarlanan Döngü Zamanlayıcı — Bu işlevlerin zamanlama işlevini etkinleştirmek için bir anahtara ihtiyaç duyar. Giriş voltajı sürekli uygulanır ve anahtarı açtığınızda, röle bir açık döngü ile başlar ve ardından bir kapalı döngü gelir. Bu döngülerin süreleri farklıdır ve anahtarı kapatana kadar tekrarlanır. Bunlar, bir motoru veya başka bir sistemi kısa bir süre için açıp ardından daha uzun bir dinlenme süresi için kapatmak amacıyla kullanılabilir; bu döngü, anahtar kapatılana kadar tekrarlanır.

Manuel Anahtar Kontrol Zamanlayıcı — Bu işlevleri, bir anahtarla röleyi açıp kapatmak için kullanın.

Sabit Açma/Kapama Zamanlayıcı — Açma işlevi, giriş voltajı uygulandığında röleyi açık tutar; voltaj kesildiğinde kapanır. Kapama işlevi, giriş voltajı uygulansa bile röleyi kapalı durumda tutar.

Yakınlık Sensörü Uyumluluğu (PNP ve NPN) — Bir nesne yaklaştığında veya sıvı seviyesi değiştiğinde olduğu gibi, sensörünüz tetiklendiğinde işlevleri etkinleştirmek için yakınlık sensörü uyumlu röleleri kullanın. Bu röleler, PNP ve NPN gibi her iki standart sensör türüyle de uyumludur ve genellikle uyarı sinyalleri, hareket algılama ışıkları ve ısıtma sistemleri ile otomatik montaj hatlarında kullanılır.
