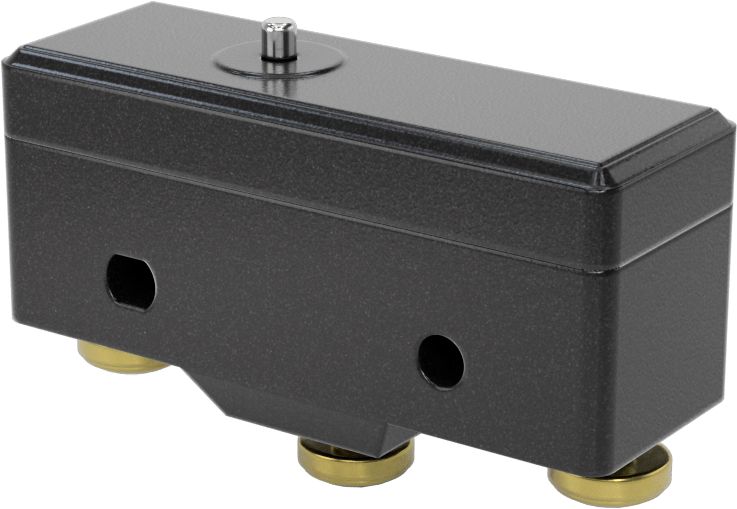

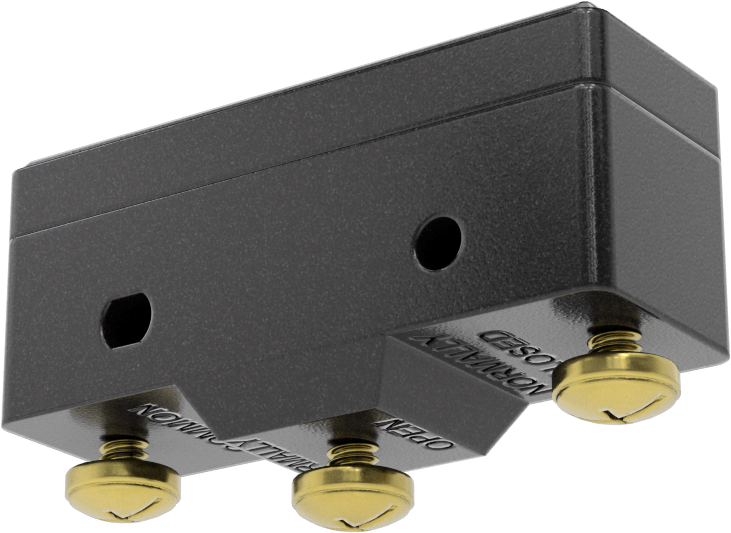

Anlık Anahtar

0,1" (0.25 cm) yüksekliğinde pistonlu aktüatörlü, 3 Vidalı Terminal

Teknik Çizim

Aktüatör Modeli	Piston
Tel Bağlantısı	Vida Terminali
Stil	A
Kontrol Edilen Devre Sayısı	1
Anahtar Başlangıç Konumu	1 Kapalı veya 1 Açık
Anahtar hareketi	Anlık
Anahtar Tanımı	SPDT
Gerilimde Anahtarlama Akımı	20 amp @ 250V AC 0.5 amp @ 125V DC
Maksimum Gerilim	480V AC 250V DC
Anahtarlama Geriliminde Beygir Gücü	2 hp @ 250V AC
Çalışma Sıcaklığı Aralığı	-67° F ila 257° F
Aktüatör Yüksekliği	0.1"0.25 cm
Terminal Sayısı	3
Gövde
Uzunluk	1.94"4.93 cm
Yükseklik	0.94"2.39 cm
Derinlik	0.69"1.75 cm
Malzeme	Plastik
Çalıştırma Kuvveti	14 ozf
Sertifikasyon	UL Onaylı Bileşen, CSA Certified
CSA Dosya Numarası	004442_C_000
Montaj Konumu	Yüzey
Yüzey Montajı
Dahil Edilen Bağlantı Elemanları	Hayır
Delik Sayısı	2
Delik Çapı	0.14"0.36 cm
Anahtar Tipi	Sınır
UL Dosya Numarası	E12252
Menşe Ülke	Meksika
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	Uygun Değil
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu
RoHS Muafiyetleri	6(a)-I, 8(b)
Schedule B Numarası	853650.9040
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır
İlgili Ürün	Plastik Kapaklar

Devreleri anında açıp kapatın. Bu anahtarlar, ark oluşumunu en aza indirmek ve kontakların yapışmasını önlemek için hızlı bir şekilde çalışır. Genellikle bir cihazın veya muhafaza kapağının açık olduğunu belirtmek için kullanılırlar. Bunları limit, basınç ve sıcaklık anahtarlarının içinde de kullanabilirsiniz.

Pistonlu Çalıştırıcı Tipi—Pistonlu çalıştırıcılı anahtarlar, bir düğmeye benzer şekilde çalıştırmak için itilmeyi gerektirir.

Plastik Kapaklar—Plastik kapaklar (ayrı satılır), vidalı terminallere sahip anahtarlarla uyumludur. Canlı terminallerle teması önlemek için anahtarın altına takılırlar.
